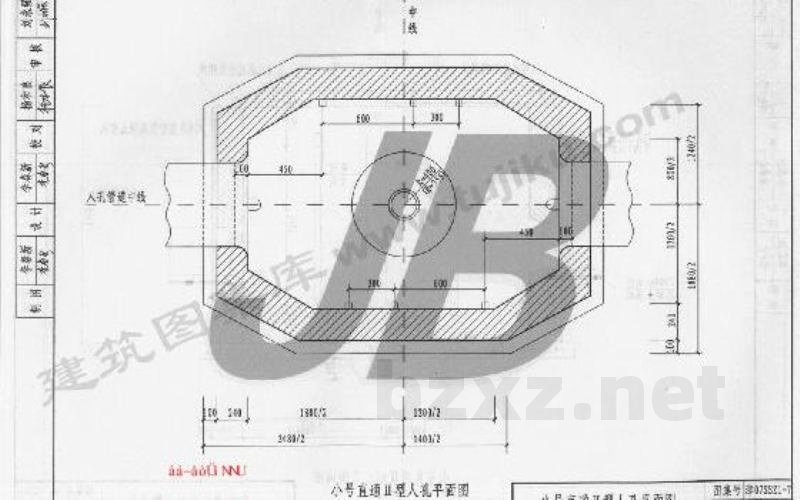

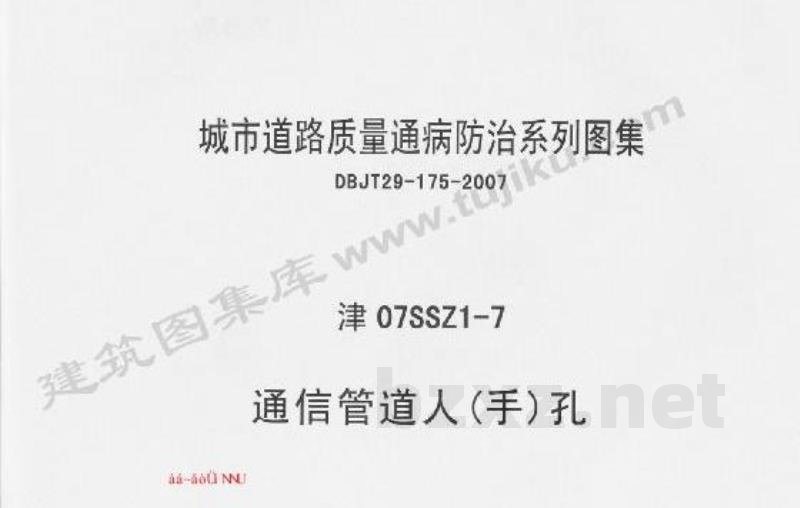

津07SSZ1-7 通信管道人（手）孔

城市道路质量通病防治系列图集
DBJT29-175-2007

津 07SSZ1-7

通信管道人（手）孔

通信管道人(手)孔

编制单位：天津市邮电设计院

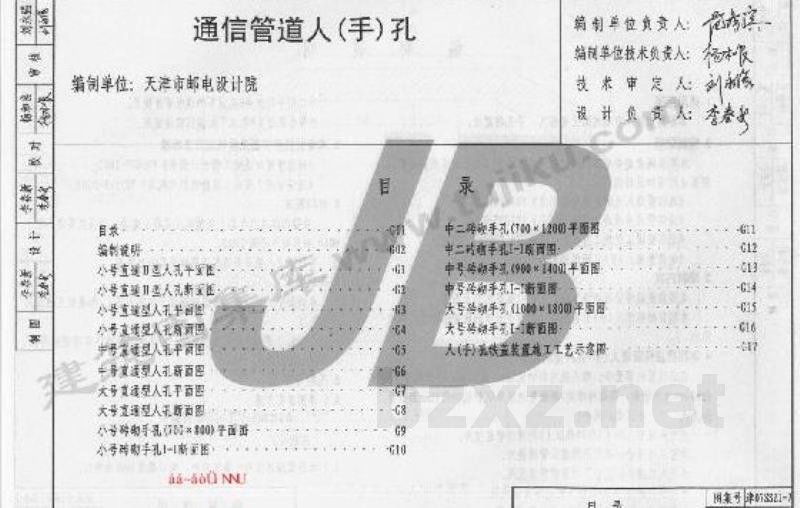

目录

aa~aoQ NUU

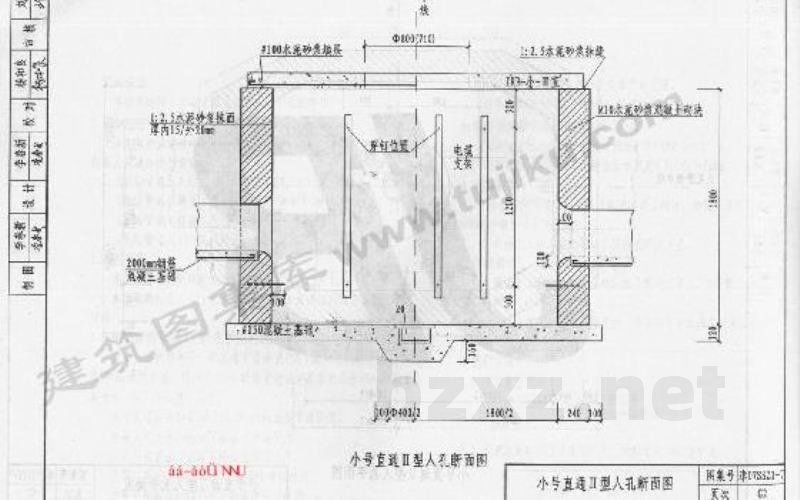

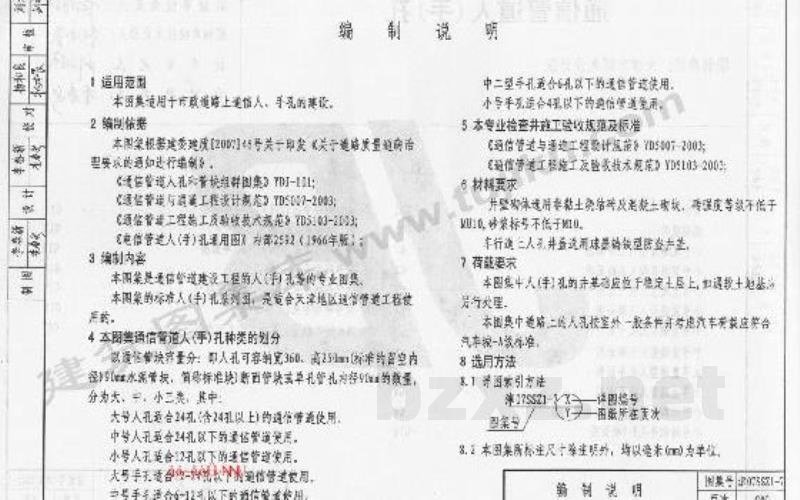

编制说明

1 适用范围

本图集适用于市政道路上通信人（手）孔的敷设。

2 编制依据

本图集根据建设部建[2007]46号关于印发《关于建筑房屋工程的通知》进行编制。3.

• 《通信管道人孔和手孔设计图集》YDJ-101；
• 《通信管道与通道工程设计规范》YD5007-2003；
• 《通信管道工程施工及验收技术规范》YD5103-2003；
• 《电信管道人（手）孔通用图》内建2392（1964年版）。

3 编制内容

本图集是通信管道建设工程的人（手）孔类的专业图集。本图集的标准化人（手）孔通用图，是否含天津地区及通信管道工程使用的。

4 本图集通信管道人（手）孔种类和划分

以通信管块容量分：即入孔可容纳宽360、高250mm标准管通管内径90mm水泥管块，简称标管块100首管线或单孔管直径内径90mm的数量。分为大、中、小三类，其中：

• 大号人孔适合24孔（含24孔）以上的通信管道使用。
• 中号人孔适合24孔以下的通信管道使用。
• 小号人孔适合12孔以下的通信管道使用。

5 本专业检验施工验收规范及标准

• 中二型手孔适合6孔以下的通信管道使用。
• 小号手孔适合4孔以下的通信管道使用。
• 《通信管道与通道工程验收规范》YD5007-2003；
• 《通信管道工程施工及验收技术规范》YD5103-2003。

6 材料要求

• 井壁整体采用非黏土烧结砖或水泥混凝土块，砖强度等级不低于MU10。砌体标号不低于M10。
• 人行道上人孔井盖选用球墨铸铁防窃井盖。

7 荷载要求

本图集中人（手）孔井底基础应位于稳定土层上，在软黏土地区应另行处理。本图集中考虑路上的人孔挖深时一般条件并考虑汽车载重时符合汽车载-A级标准。

8 选用方法

8.1 详图索引方法
建07SS2-7-X-Y —— 详细图号 图名/ —— 所属专业页次

8.2 本图集所标注尺寸除注明外，均以毫米(mm)为单位。
