12D18 太阳能光伏系统设计及安装（天津市建筑标准设计图集2012版）

天津市工程建设标准设计 DBJT29-18-2013
天津市建筑标准设计图集（2012版）

12D18 太阳能光伏系统设计及安装

编制单位：山东同圆设计集团有限公司
审修单位：天津市建筑设计院

【目录】
图集号 | 页次
12D18 01 | 编制说明
12D18 02 | 术语、图形符号及参照代号
12D18 03 | 太阳能光伏发电系统设计

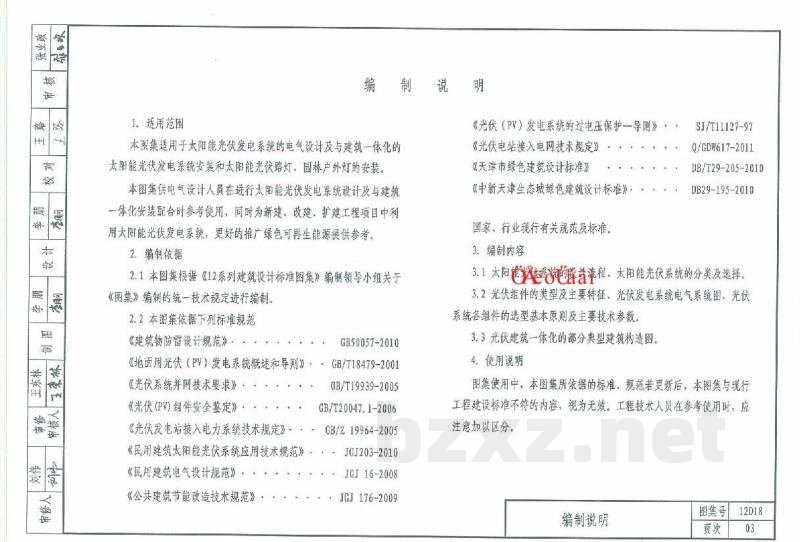

【编制说明】

1. 适用范围
本图集适用于太阳能光伏发电系统的电气设计，以及与建筑一体化的太阳能光伏发电系统安装、太阳能光伏路灯及园林户外灯的安装。本图集供电气设计人员在进行太阳能光伏发电系统设计及与建筑一体化安装配合时参考使用，同时为新建、改建、扩建工程项目中利用太阳能光伏发电系统、推广绿色可再生能源提供参考。

2. 编制依据
2.1 本图集根据《12系列建筑设计标准图集》编制领导小组关于《图集》编制的统一技术规定进行编制。
2.2 本图集依据下列标准规范：
- 《建筑物防雷设计规范》 GB50057-2010
- 《地面用光伏（PV）发电系统概述和导则》 GB/T18479-2001
- 《光伏系统并网技术要求》 GB/T19939-2005
- 《光伏（PV）组件安全鉴定》 GB/T20047.1-2006
- 《光伏发电站接入电力系统技术规定》 GB/Z19964-2005
- 《民用建筑太阳能光伏系统应用技术规范》 JGJ203-2010
- 《民用建筑电气设计规范》
- 《公共建筑节能改造技术规范》 JGJ16-2008 / JGJ176-2009
- 《天津市绿色建筑设计标准》
- 《中新天津生态城绿色建筑设计标准》
- 国家、行业现行有关规范及标准。

3. 编制内容
3.1 太阳能光伏系统的流程、分类及选择。
3.2 光伏组件的类型及主要特征、光伏发电系统电气系统图、光伏系统各组件的选型基本原则及主要技术参数。
3.3 光伏建筑一体化（BIPV）的部分典型建筑构造图。

4. 使用说明
图集使用中，本图集所依据的标准、规范若更新后，本图集与现行工程建设标准不符的内容，视为无效。工程技术人员在参考使用时，应注意加以区分。

【主要内容索引】
- 太阳能光伏发电系统设计：包含中国太阳能资源分布简务、独立光伏发电系统框图/电气系统图、并网光伏发电系统框图/电气系统图、混网光伏系统等。
- 配电与监控：光伏直流柜电气系统图、光伏交流柜电气系统图、光伏发电系统计量及监测系统图、光伏系统智能SPD监控系统示意图等。
- 组件安装详图：常用太阳能电池及控制器/逆变器技术参数表、太阳能路灯安装示意图、混凝土地面/架空式瓦屋面/肋点式采光顶/嵌入式瓦屋面/双层光伏幕墙/阳台/隐框式采光顶等多种光伏组件安装详图。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
