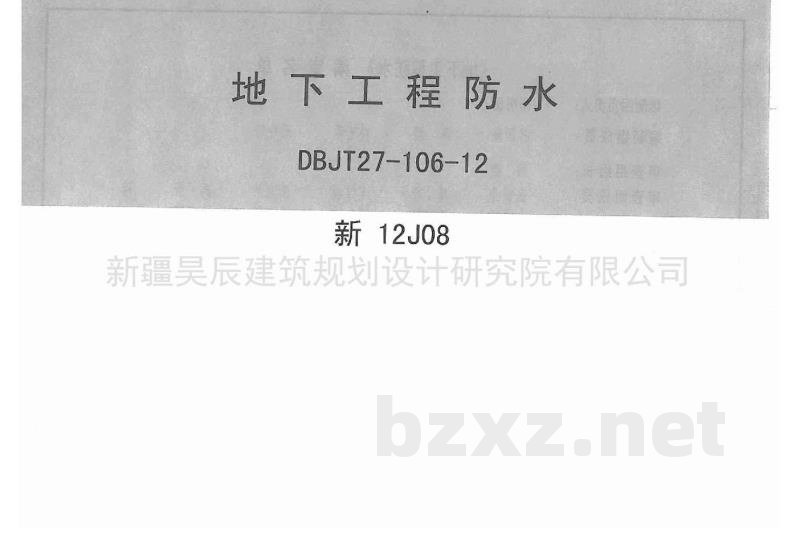

新12J08 地下工程防水

《地下工程防水》技术图集

编号：DBJT27-106-12
批准文号：新建标[2013]12号
施行日期：2012年8月1日

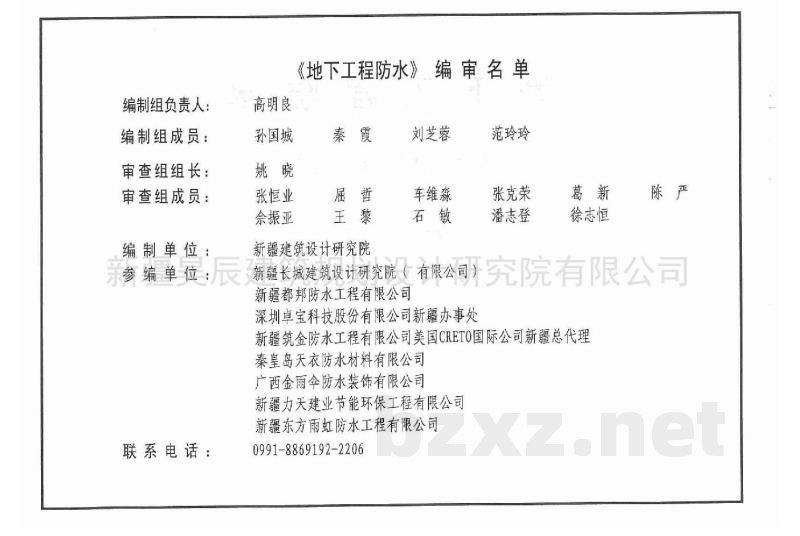

编制单位：新疆建筑设计研究院、新疆长城建筑设计研究院有限公司、新疆昊辰建筑规划设计研究院有限公司

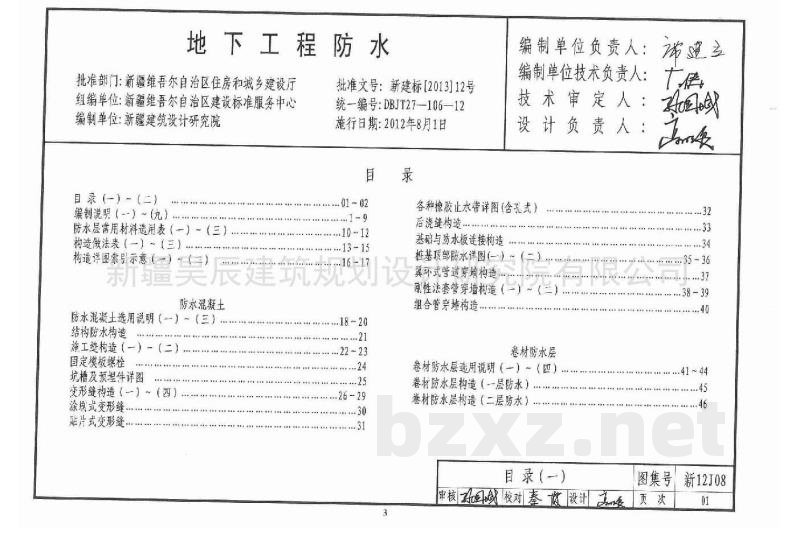

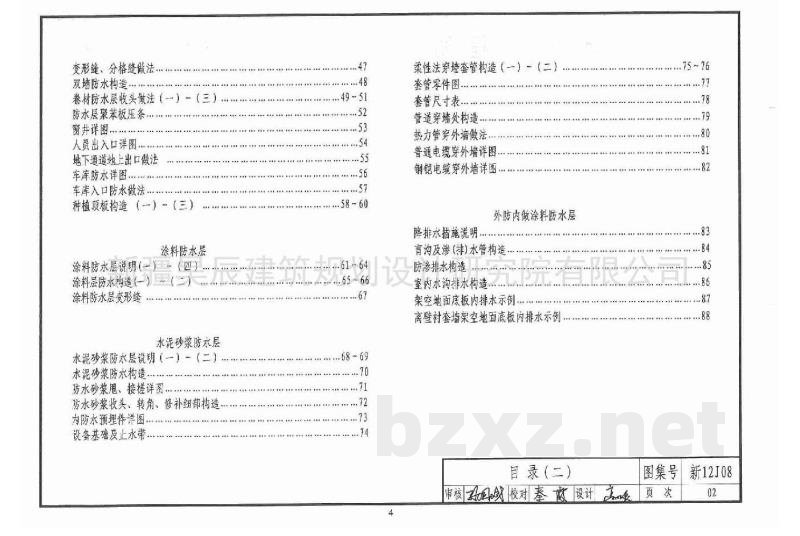

目录：
（一）编制说明
（二）防水层常用材料选用表
（三）构造做法表
（四）构造详图索引
（五）防水混凝土选用说明
（六）结构防水构造
（七）固定模板螺栓、坑槽及预埋件详图
（八）变形缝构造（涂刷式、黏片式）
（九）后浇缝构造
（十）基础与防水板连接构造
（十一）桩基项部防水详图
（十二）翼环式管道穿墙构造、刚性法套管穿墙构造、组合管穿墙构造、柔性法穿墙套管构造
（十三）各种橡胶止水带详图（含孔式）
（十四）卷材防水层选用说明及构造
（十五）双墙防水构造、卷材防水层收头做法
（十六）防水层聚苯板压条、窗井详图、人员出入口详图、地下通道地上出口做法、车库防水详图、车库入口防水做法、种植顶板构造
（十七）涂料防水层说明及构造
（十八）水泥砂浆防水层说明及构造
（十九）防水砂浆甩、接槎详图、收头、转角、修补部位构造、内防水预埋件详图
（二十）设备基础及止水带
（二十一）管道穿墙处构造（热力管、普通电缆、钢铠电缆）
（二十二）排水设施说明、盲沟及渗(排)水管构造、防渗排水构造、室内水沟排水构造、架空地面底板内排水示例

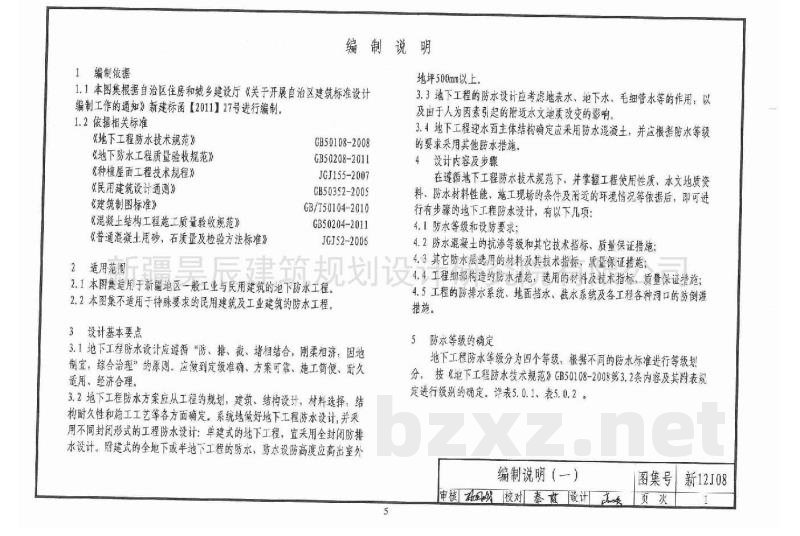

【编制说明】

1. 编制依据
1.1 本图集根据自治区住房和城乡建设厅《关于开展自治区建筑标准设计编制工作的通知》（新建标函【2011】27号）进行编制。
1.2 依据相关标准：《地下工程防水技术规范》、GB50108-2008《混凝土结构工程施工质量验收规范》、GB50208-2011《普通混凝土用砂、石质量及检验方法标准》、JGJ155-2007《地下防水工程质量验收规范》、CBM50352-2005、GB/T50104-2010、GB50204-2011等。

2. 适用范围
2.1 本图集适用于新疆地区一般工业与民用建筑的地下防水工程。
2.2 本图集不适用于特殊要求的民用建筑及工业建筑的特殊防水工程。

3. 设计基本要点
3.1 地下工程防水设计应遵循“防、排、截、堵相结合，刚柔相济；因地制宜，综合治理”的原则。应做到定级准确、方案可靠、施工简便、耐久适用、经济合理。
3.2 地下工程防水方案应从工程概况、建筑、结构设计、材料选择、结构耐久性和施工工艺等各方面确定。系统地做好地下工程防水设计，并采用不同封闭形式的工程防水设计：单建式的地下工程，宜采用全封闭防排水设计；附建式的全或半地下工程，防水设防高度应高出室外500mm以上。
3.3 地下工程的防水设计应考虑地表水、地下水、毛细管水等的作用，以及由于人为因素引起的附近水文地质改变的影响。
3.4 地下工程迎水面主体结构应采用防水混凝土，并应根据防水等级的要求采用其他防水措施。

4. 设计内容及步骤
在遵循地下工程防水技术规范下，并掌握工程使用性质、水文地质资料、防水材料性能、施工现场条件及附近环境情况后，进行如下设计：
4.1 防水等级和设防要求；
4.2 防水混凝土的抗渗等级和其他技术指标、质量保证措施；
4.3 工程细部构造的防水措施、选用的材料及技术指标、质量保证措施；
4.4 其他防水层选用的材料及其技术指标、质量保证措施；
4.5 工程的防排水系统、地面挡水、截水系统及各种洞口的防倒灌措施。

5. 防水等级的确定
地下工程防水等级分为四个等级，根据不同的渗漏标准进行划分（按GB50108-2008规定）：

【表5.0.1 地下工程防水标准】
- 一级：不允许渗水，结构表面无湿渍。
- 二级：不允许漏水，结构表面可有少量湿渍；工业与民用建筑地下工程总湿渍面积不应大于总防水面积的1/1000，100㎡防水面积内的湿渍不超过2处，单个湿渍最大面积不大于0.1㎡。
- 三级：有少量漏水点，不得有线流和漏泥砂；任意100㎡防水面积上的漏水或湿渍点数不超过7处，单个漏水点最大漏水量不大于2.5L/d，单个湿渍最大面积不大于0.3㎡。
- 四级：整个工程平均漏水量不大于2L/(㎡·d)；任意100㎡防水面积的平均漏水量不大于4L/(㎡·d)。

【表5.0.2 不同防水等级的适用范围】
- 一级：人员长期停留的场所；因有少量湿渍会使物品变质失效的贮物场所及严重影响设备正常运转和危及工程安全运营的部位（如地铁车站）。
- 二级：人员经常活动的场所；在有少量湿渍的情况下不会使物品变质失效，且基本不影响设备正常运转和工程安全运营的部位。
- 三级：人员临时活动的场所；重要的战略工程。
- 四级：对渗水无严格要求的工程。

6. 防水层设防要求及设防形式
6.1 地下工程设防要求应根据使用功能、使用年限、水文地质、结构形式、环境条件、施工方法及材料性能等因素，选定明挖法或暗挖法，进而确定工程各部位的设防形式及措施。
6.2 防水混凝土的抗渗等级确定：
防水混凝土可通过调整配合比或掺加外加剂、掺合料等措施配置而成，其抗渗等级不得小于P6。防水混凝土的施工配合比应通过试验确定，试配混凝土的抗渗等级应比设计要求提高0.2MPa。防水混凝土应满足抗渗等级要求，并应根据地下工程所处的环境和工作条件，满足抗压、抗冻和抗侵蚀等耐久性要求。
