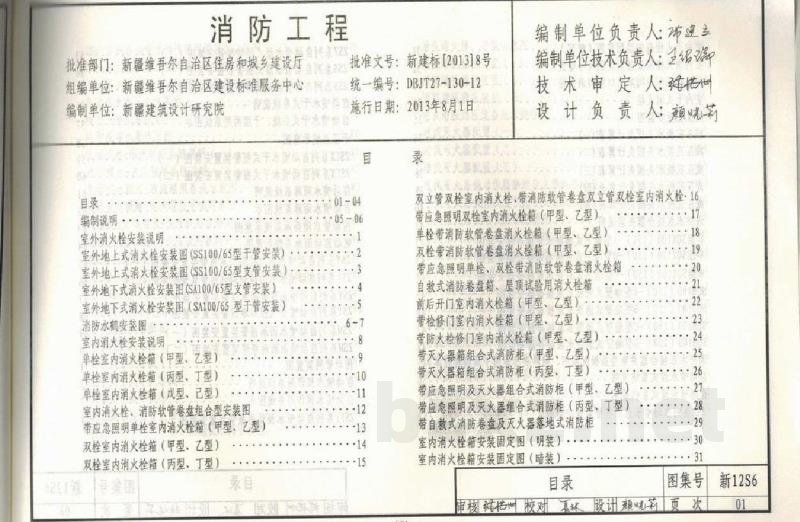

新12S6 消防工程

消防工程 DBJT27-130-12
批准文号：新建标[2013]8号
批准部门：新疆维吾尔自治区住房和城乡建设厅
统一编号：DBJT27-130-12
组编单位：新疆维吾尔自治区建设标准服务中心
编制单位：新疆建筑设计研究院
施行日期：2013年8月1日

目录

第一部分：编制说明
1. 编制说明

第二部分：室外消火栓安装说明
1. 室外消火栓安装图（SS100/65型于管安装）
2. 室外消火栓安装图（SS100/65型支管安装）
3. 室外地下式消火栓安装图（SA100/65型支管安装）
4. 室外地下式消火栓安装图（SA100/65型于管安装）
5. 消防水鹤安装图

第三部分：室内消火栓安装说明
1. 单栓室内消火栓箱（甲型、乙型）
2. 单栓室内消火栓箱（丙型、丁型）
3. 单栓室内消火栓箱（成型、型）
4. 室内消火栓、消防软管卷盘组合型安装图
5. 带应急照明单栓室内消火栓箱（甲型、乙型）
6. 双栓室内消火栓箱（甲型、乙型）
7. 双栓室内消火栓箱（丙型、丁型）
8. 双立管双栓室内消火栓，带消防软管卷盘
9. 双立管双栓室内消火栓·16带应急照明双栓室内消火栓箱（甲型、乙型）
10. 单栓带消防软管卷盘消火栓箱（甲型、乙型）
11. 双栓带消防软管卷盘消火栓箱（甲型、乙型）
12. 带应急照明单栓、双栓带消防软管卷盘消火栓箱
13. 自救式消防卷盘箱、屋顶试验用消火栓箱
14. 前后开门室内消火栓箱（甲型、乙型）
15. 带检修门室内消火栓箱（甲型、乙型）
16. 带防火检修门室内消火栓箱（甲型、乙型）
17. 带灭火器箱组合式消防柜（甲型、乙型）
18. 带灭火器箱组合式消防柜（丙型、丁型）
19. 带应急照明及灭火器组合式消防柜（甲型、乙型）
20. 带应急照明及灭火器组合式消防柜（丙型、丁型）
21. 带自救式消防卷盘及灭火器落地式消防柜
22. 室内消火栓箱安装固定图（明装）
23. 室内消火栓箱安装固定图（暗装）

第四部分：自动喷水灭火系统
1. ZSFY系列自动喷水预作用报警装置安装图（二）
2. ZSFU系列自动喷水预作用报警装置安装图（一）
3. ZSFU系列自动喷水预作用报警装置安装图（二）
4. 自动喷水水幕系统图示
5. 防火分隔水幕布置图
6. 防护冷却水幕布置图
7. 自动喷水一泡沫联用系统说明（一）
8. 自动喷水一泡沫联用系统说明（二）
9. 自动喷水湿式一泡沫联用系统示意图
10. 自动喷水雨淋一泡沫联用系统示意图
11. ZPS系列自动喷水-泡沫联用自动灭火装置安装示意图
12. ZPS系列自动喷水-泡沫联用自动灭火装置部件表
13. ZPS系列泡沫液膨胀规格尺寸表
14. PHYN32泡沫比例混合器、PSPK25泡沫液控制阀大样图

第五部分：水喷雾灭火系统
1. 水喷雾灭火系统说明
2. 水喷雾灭火系统图
3. 喷头性能参数图表
4. 喷头布置示意图（一）
5. 喷头布置示意图（二）
6. 车库喷头安装示意图
7. 水流指示器安装图
8. 末端试水装置安装图
9. 接力供水设施示意图、末端试水阀安装图
10. 泄压阀大样、安装示意图

第六部分：消防增压稳压装置
1. 消防增压稳压装置（一）
2. 消防增压稳压装置（二）
3. 消防增压稳压装置（三）
4. 立式增压稳压设备技术特性表

第七部分：灭火器配置
1. 建筑灭火器配置（一）
2. 建筑灭火器配置（二）
3. 建筑灭火器配置（三）

第八部分：气体灭火系统
1. 气体灭火系统动作程序图及主要组件功能
2. 气体灭火系统构成及气体灭火系统报警控制原理
3. 气体灭火系统电气控制原理图
4. 气体灭火系统通用组件外形图（一）
5. 气体灭火系统通用组件外形图（二）
6. IG541气体灭火系统说明
7. IG541单独独立系统原理图
8. IG541组合分配系统原理图
9. 七氟丙烷气体灭火系统说明
10. 七氟丙烷单独独立系统原理图
11. 七氟丙烷组合分配系统原理图
12. 外压式七氟丙烷灭火系统说明
13. 外压式七氟丙烷灭火系统原理图
14. 外压式七氟丙烷灭火系统专用组件外形图
15. 氨控氧防火装置

第九部分：固定消防炮灭火系统
1. 固定消防炮灭火系统（一）至（九）
2. 微型自动消防炮灭火系统（一）至（四）

第十部分：大空间智能型主动喷水灭火系统
1. 大空间智能型主动喷水灭火系统（一）至（七）

第十一部分：其他
1. 消防水池取水口
2. 防毒面具类专集

第十二部分：编制说明

1. 编制说明
1.1 编制依据
（1）相关标准
《建筑设计防火规范》
《高层民用建筑设计防火规范》
《自动喷水灭火系统设计规范》
《自动喷水灭火系统施工及验收规范》
《气体灭火系统设计规范》
《建筑给水排水及采暖工程施工质量验收规范》
《建筑给水排水设计规范》
《低倍数泡沫灭火系统设计规范》
《大空间智能型主动喷水灭火系统技术规程》
《固定消防炮灭火系统设计规范》
《水喷雾灭火系统设计规范》
《微量氨控氧防火系统技术规程》
《室外给水设计规范》
《给水排水管道工程施工及验收规范》
《建筑灭火器配置设计规范》

（2）适用范围
本图集适用于室外消火栓、消防水泵接合器、室内消火栓、自动喷水灭火系统、水喷雾、气体灭火、大空间智能型主动喷水灭火装置、固定消防水炮灭火系统设计及施工安装。
本图集适用于抗震设防烈度小于等于8度的地区的建筑小区、民用建筑室内、室外消防工程设计和施工安装，工业企业可参照本图集安装。
本图集如用于抗震设防烈度大于等于9度的地区、液化性黄土地区、常年冻土地区、膨胀土地区及其他特殊地区，应根据国家有关规范和规程的规定另作处理。

3. 设计参数
3.1 设计荷载：汽车荷载按汽—超20级重车设计；地面堆积荷载为10kN/m²，二者不叠加计算，取其大者。
3.2 土填条件：土的容重：18kN/m³，内摩擦角：φ=30°，地基承载力特征值fm=200kPa。
3.3 气候条件：采暖室外计算温度高于-40℃。
3.4 最大埋土深度：1.60m。
3.5 本图集中标注数据单位除注明者外均为m。

4. 防腐
4.1 应严格按有关施工规程要求将管道表面除锈合格后方可涂漆。
4.2 明设和暗设的管道一般情况下均涂刷两道青漆（球墨铸铁管已作防腐的不再涂刷，特殊防腐按设计要求）。
4.3 凡埋入土中的法兰接口涂刷青色冷底油及热青漆各两道，并用青麻丝或用0.2m厚塑料薄膜包严，其余管道及管件的防腐做法由设计人确定。
4.4 明设镀锌钢管、镀锌无缝钢管涂刷面漆一道（镀锌层被腐蚀部分及管道螺纹露出部分涂刷防锈漆一道，面漆两道）；明设球墨给水铸铁管和焊接钢管等涂刷防锈漆二道，调和漆（或设计指定面漆）二道。
