津08MS-JN 天津市民用建筑施工图设计审查要点图集—节能篇（居住建筑和公共建筑部分）

DBJT29-183-2008 天津市民用建筑施工图设计审查要点（节能篇）

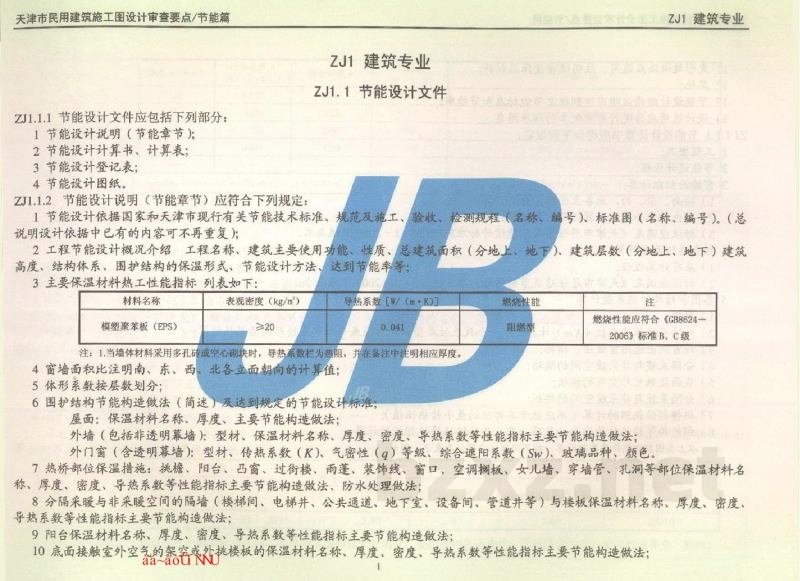

ZJ1.1 节能设计文件
ZJ1.1.1 节能设计文件应包括下列部分：
1. 节能设计说明（节能章节）
2. 节能设计计算书、计算表
3. 节能设计登记表
4. 节能设计图纸

ZJ1.1.2 节能设计说明（节能章节）应符合下列规定：
1. 节能设计依据：应符合国家和天津市现行有关节能技术标准、规范及施工、验收、检测规程、标准图（名称、编号）。（总说明设计依据中已有的内容可不再重复）
2. 工程节能设计概况：介绍工程名称、建筑主要使用功能、性质、总建筑面积（分地上、地下）、建筑层数（分地上、地下）、高度、结构体系、围护结构的保温形式、节能设计方法、达到节能率等。
3. 主要保温材料热工性能指标：
材料名称：模塑聚苯板（EPS）
表观密度 $\ge 20 \text{ kg/m}^3$
导热系数 $W/(\text{m·K}) \approx 0.041$
注：1. 当墙体材料采用多孔砖或空心砌块时，导热系数栏为热阻，并在备注中注明相应厚度。
4. 窗墙面积比：注明南、东、西、北各立面朝向的计算值。
5. 体形系数：按层数划分。
6. 围护结构节能构造做法（简述）及达到规定的节能设计标准：
- 屋面：保温材料名称、厚度、主要节能构造做法、燃烧性能（阻燃型，应符合GB8624-2006 B、C级）。
- 外墙（包括非透明幕墙）：型材、保温材料名称、厚度、密度、导热系数等性能指标、主要节能构造做法。
- 外门窗（含透明幕墙）：型材、传热系数（K）、气密性（g）等级、综合遮阳系数（Sw）、玻璃品种、颜色。
7. 热桥部位保温措施：包括挑檐、阳台、凸窗、过街楼、雨蓬、装饰线、窗口、空调搁板、女儿墙、穿墙管、孔洞等部位的保温材料名称、厚度、密度、导热系数等性能指标、主要节能构造做法、防水处理做法。
8. 分隔采暖与非采暖空间的隔墙（楼梯间、电梯井、公共通道、地下室、设备间、管道井等）与楼板的保温材料名称、厚度、密度、导热系数等性能指标、主要节能构造做法。
9. 阳台保温材料名称、厚度、密度、导热系数等性能指标、主要节能构造做法。
10. 底面接触室外空气的楼板保温材料名称、厚度、密度、导热系数等性能指标、主要节能构造做法。
11. 变形缝做法应选用、注明低密度保温材料。
12. 其他。
13. 节能设计结论：注明应达到规定节能标准和节能率。
14. 设计选用应为现行有效版本的标准图集。

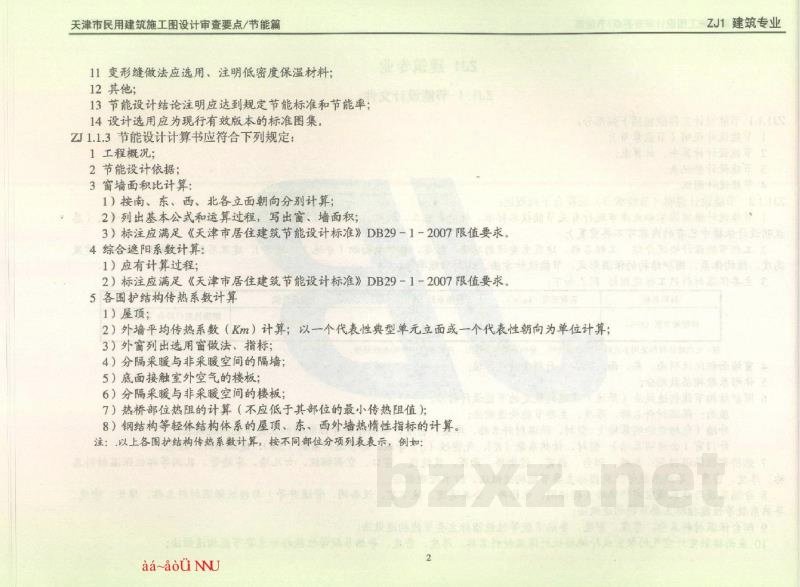

ZJ1.1.3 节能设计计算书应符合下列规定：
1. 工程概况
2. 节能设计依据
3. 窗墙面积比计算：
1）按南、东、西、北各立面朝向分别计算
2）列出基本公式和运算过程，写出窗、墙面积
3）标注应满足《天津市居住建筑节能设计标准》DB29-1-2007限值要求
4. 综合遮阳系数计算：
1）应有计算过程
2）标注应满足《天津市居住建筑节能设计标准》DB29-1-2007限值要求
5. 各围护结构传热系数计算：
1）屋顶
2）外墙平均传热系数（$K_m$）计算：以一个代表性典型单元立面或一个代表性朝向为单位计算
3）外窗列出选用窗做法、指标
4）分隔采暖与非采暖空间的隔墙
5）底面接触室外空气的楼板
6）分隔采暖与非采暖空间的楼板
7）热桥部位热阻的计算（不应低于其部位的最小传热阻值）
8）钢结构等轻体结构体系的屋顶、东、西外墙热工性能指标的计算
注：以上各围护结构传热系数计算，按不同部位分项列表表示。

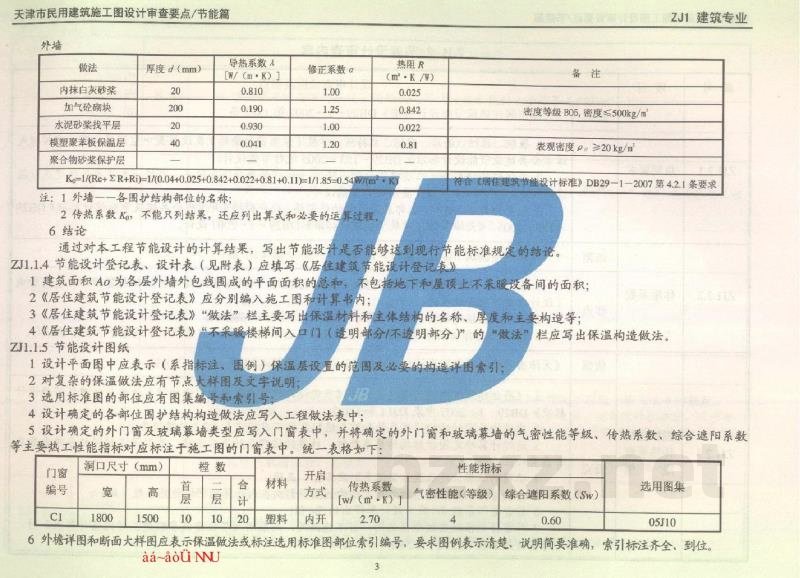

【示例：外墙传热系数计算】
做法：内抹白灰砂浆 + 加气砼砌块 + 水泥砂浆找平层 + 模塑聚苯板保温层 + 聚合物砂浆保护层
厚度d(mm)：20 + 200 + 20 + 40
导热系数W/(m·K)：0.810, 0.190, 0.930, 0.041
修正系数Q：1.00, 1.25, 1.00, 1.20
热阻R(m·K/W)：0.025, 0.842, 0.022, 0.81
计算过程：$K_o = 1 / (R_c + Z_R + R_i) = 1 / (0.04 + 0.025 + 0.842 + 0.022 + 0.81 + 0.11) = 1 / 1.85 = 0.54 W/(m^2·K)$
备注：密度等级 B0.5，密度 $\le 500 \text{ kg/m}^3$；表观密度 $\ge 20 \text{ kg/m}^3$；符合《居住建筑节能设计标准》DB29-1-2007第4.2.1条要求。
6. 结论：通过对本工程节能设计的计算结果，写出节能设计是否能够达到现行节能标准规定的结论。

ZJ1.1.4 节能设计登记表、设计表应填写《居住建筑节能设计登记表》：
1. 建筑面积$A_0$为各层外墙外包线围成的平面面积的总和，不包括地下和屋顶上不采暖设备间的面积。
2. 《居住建筑节能设计登记表》应分别编入施工图和计算书内。
3. “做法”栏主要写出保温材料和主体结构的名称、厚度及主要构造等。
4. “不采暖楼梯间入口门（透明部分/不透明部分）”的做法。

ZJ1.1.5 节能设计图纸要求：
1. 设计平面图中应表示（及指标注明、图例）保温层设置的范围及必要的构造详图索引。
2. 对复杂的保温做法应有节点大样图及文字说明。
3. 选用标准图的部位应有图集编号和索引号；应写出保温构造做法。
4. 设计确定的各部位围护结构构造做法应写入工程做法表中。
5. 设计确定的各外门窗及玻璃幕墙类型应写入门窗表中，并将确定的外门窗和玻璃幕墙的气密性能等级、传热系数、综合遮阳系数等主要热工性能指标对应标注于施工图的门窗表中。
【门窗表格式示例】
编号：C1
洞口尺寸(mm)：宽 1800, 高 1500
材料：塑料
开启方式：内开
性能指标：
- 传热系数 $W/(m^2·K)$：2.70
- 气密性能(等级)：4
- 综合遮阳系数 ($S_w$)：0.60
选用图集：OSJ10
6. 外檐详图和断面大样图应表示保温做法或标注选用标准图部位索引编号，要求图例表示清楚、说明简要准确，索引标注齐全、到位。

ZJ1.2 节能设计审查内容
| 编号 | 项目 | 审查依据 | 要点 |
|---|---|---|---|
| ZJ1.2.1 | 总则要求 | 《天津市居住建筑节能设计标准》DB29-1-2007第1.0.2条 | 1. 医院、旅馆、酒店、宾馆、招待所、学校（学生宿舍除外）及设置集中空调的公寓，应按《天津市公共建筑节能设计标准》DB29-153-2005进行节能设计；2. 居住建筑的首层及二层建筑面积不超过300㎡的商业服务网点，可按《天津市居住建筑节能设计标准》DB29-1-2007要求进行节能设计；3. 底层为商场、超市、上部层为住宅的住宅楼，应分别按《天津市公共建筑节能设计标准》DB29-153-2005、《天津市居住建筑节能设计标准》DB29-1-2007进行设计。 |
| ZJ1.2.2 | 体形系数要点 | 《天津市居住建筑节能设计标准》DB29-1-2007第4.1.2条 | 1. 体形系数是设计时的原则，对建筑物耗热量影响重要；2. 体形系数按建筑物层数小于等于3层和大于等于4层控制；3. 3层有局部4层、建筑面积小于3层建筑面积1/3的低层建筑按小于或等于3层限值执行。 |
| ZJ1.2.3 | 围护结构传热系数限值 | 《天津市居住建筑节能设计标准》DB29-1-2007第4.2.1条 | 1. 《居住建筑节能设计登记表》和《节能设计计算书》应分别选择DB29-1-2007中的表D.0.1和D.0.2；2. 建筑物外围护结构传热系数和综合遮阳系数不应超过限值要求；3. 计算传热系数时，过程与结果应正确，选用保温材料导热系数应考虑修正系数；4. 登记表应填写齐全、正确；5. 外墙传热系数应为考虑结构性热桥影响后的平均传热系数($K_m$)；6. 综合遮阳系数($S_w$)应为计算值；7. 当不能满足限值而采用参照建筑对比法时，外窗传热系数不应大于$3.5 W/(m^2·K)$。 |
