98ZJ201 平屋面

图集号：98ZJ201
实行日期：1999.8.1.
主编单位：湖南大学设计研究院
批准单位：湖北省建设厅、河南省建设厅、潮南省建设委员会、广东省建设委员会、广西壮族自治区建设厅、海南省建设厅

【目录】
一、说明
二、设计内容
三、设计依据
四、屋面防水等级和设防要求
五、设计要求
六、图集选用方法
七、施工验收要求

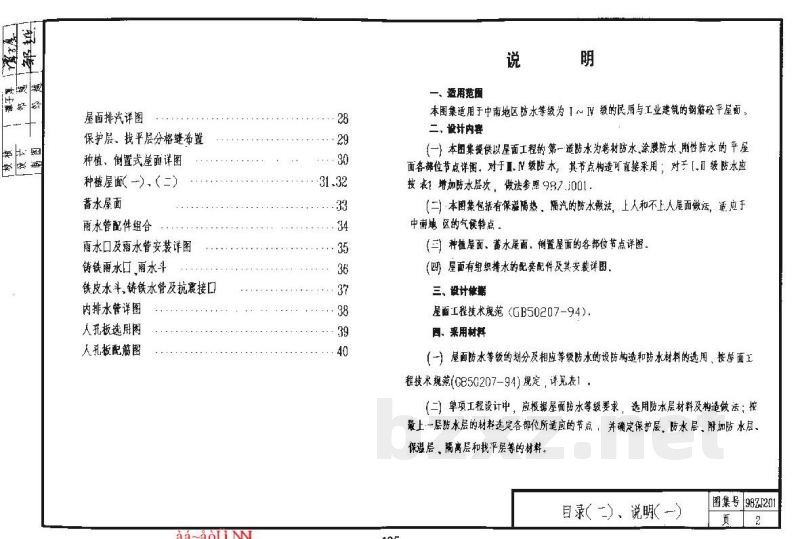

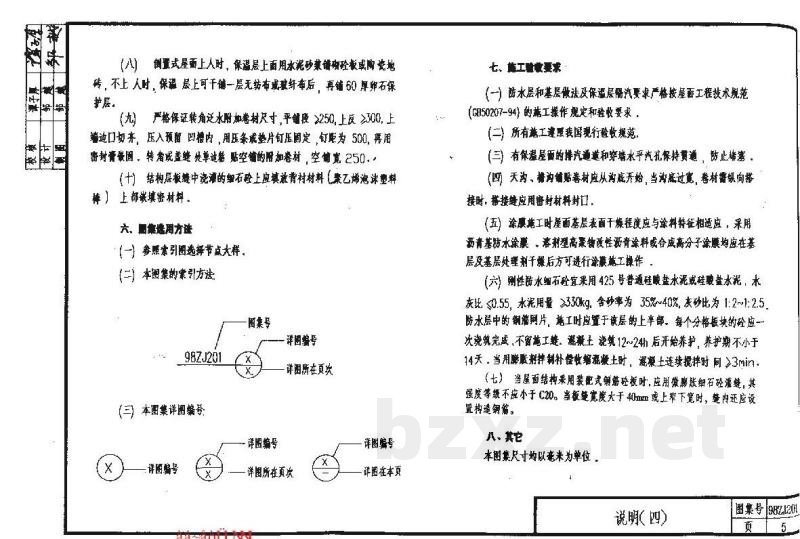

【说明】
一、适用范围
本图集适用于中南地区防水等级为 I ~ IV 级的民用与工业建筑的钢筋混凝土平屋面。
（一）设计内容：
本图集提供以屋面工程的第一道防水为卷材防水、涂膜防水、刚性防水的平屋面各部位节点详图。对于 I、II 级防水，其节点构造可直接采用；对于 III、IV 级防水，应按表1增加防水层次，做法参照本图集。
（二）本图集包括有保温隔热、透气的防水做法，分为上人和不上人屋面做法，适应于中南地区的气候特点。
（三）包含种植屋面、蓄水屋面、倒置式屋面的各部位节点详图。
（四）屋面有组织排水的配套配件及其安装详图。

二、设计依据
（一）《屋面工程技术规范》（GB50207-94)
（二）相关材料规范

三、屋面防水等级和设防要求
（一）防水等级的划分及设防构造：按GB50207-94规定，详见表1。
（二）设计要求：应根据防水等级选用相应的防水层材料及构造做法，并确定保护层、附加防水层、保温层、隔离层和找平层的材料。

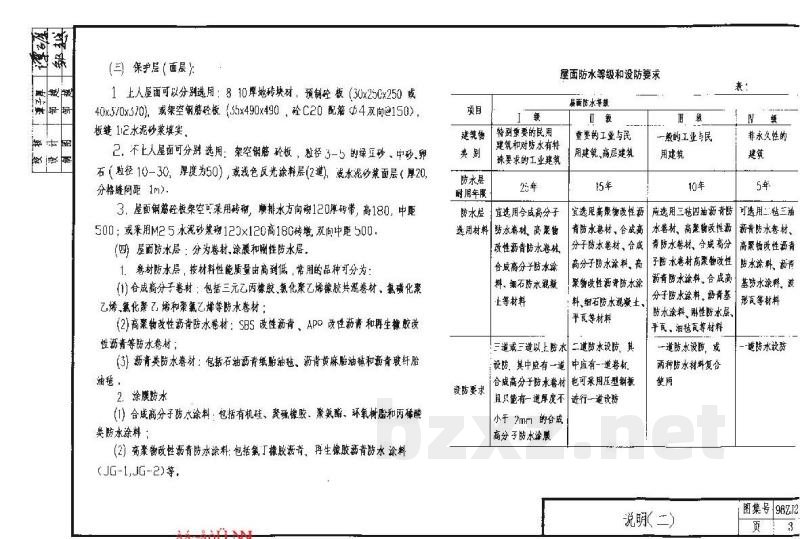

【表1：屋面防水等级和设防要求】
1. 特别重要的民用建筑和对防水有特殊要求的工业建筑（防水等级 I 级）：
- 使用年限：25年
- 选用材料：宜选用高分子防水卷材、高聚物改性沥青防水卷材、合成高分子防水涂料、细石防水混凝土等。需做三道或三道以上防水设防，其中应有一道厚度不小于2mm的合成高分子防水涂膜。
2. 一般的工业与民用建筑（防水等级 II 级）：
- 使用年限：15年
- 选用材料：宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、合成高分子防水涂料、高聚物改性沥青防水涂料、细石防水混凝土等。做二道防水设防，其中应有一道卷材。
3. 一般的工业与民用建筑（防水等级 III 级）：
- 使用年限：10年
- 选用材料：宜选用三油两灰、高聚物改性沥青防水卷材、合成高分子防水卷材、合成高分子防水涂料、高聚物改性沥青涂料、细石防水混凝土、平瓦等。做一道防水设防或两种防水材料复合使用。
4. 非永久性建筑（防水等级 IV 级）：
- 使用年限：5年
- 选用材料：可选用二油三灰、高聚物改性沥青防水涂料、高聚物改性沥青防水材料、防水涂料、沥青瓦等。

【构造做法详解】
一、保护层（面层）：
1. 上人屋面：可选用80mm厚地砖、预制混凝土块材（30x25x250或40x370x470）、或架空钢筋混凝土板（55x490x490，C20配筋），用1:2水泥砂浆填实。
2. 不上人屋面：可选用架空混凝土板、粒径1-5cm的绿化砂、中砂、卵石（厚度50mm），或浅色反光涂料层（2道）、或水泥砂浆面层（厚20mm，分格缝间距1m）。
3. 屋面钢筋混凝土板架空：可选用砖块，顺排水方向砌120mm厚砖带（高180mm，中距500mm）；或采用M25水稳砂浆砌125x120x180mm砖（双向中距500mm）。

二、防水层：
1. 卷材防水：包括合成高分子卷材（三元乙丙橡胶、氯化聚乙烯、氟磺化乙烯、聚氟乙烯等）、高聚物改性沥青卷材（SBS、APO、再生橡胶改性沥青等）、石油沥青纸胎油毡、沥青黄麻胎油毡及玻纤胎油毡等。
2. 涂膜防水：包括合成高分子防水涂料（有机硅、聚硼橡胶、聚氨酯、环氧树脂、丙烯酸类）及高聚物改性沥青防水涂料（氨丁橡胶沥青、再生橡胶沥青等）。

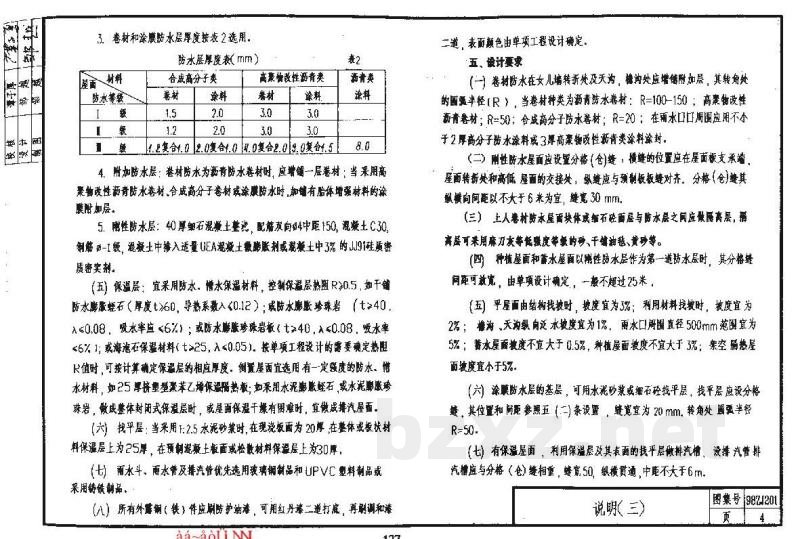

三、防水层厚度参考（单位：mm）：
- 合成高分子类：卷材(1.5-2.0)、涂料(1.2-2.0)
- 高聚物改性沥青类：卷材(3.0)、涂料(3.0)
- 沥青类：涂料(8.0)

三、附加防水层与排水设施
1. 附加防水层：当防水层为沥青防水卷材时，应增铺一层卷材；当采用高聚物改性沥青卷材、合成高分子卷材或涂膜时，应加设具有胎体增强材料的附加层。
2. 排水设施：雨水斗、雨水管及排汽管优先选用玻璃钢制品、UPVC塑料制品或铸铁制品。所有外露钢（铁）件应刷防护油（如红丹漆二道打底，再涂调和漆二道）。

四、设计要求要点
1. 卷材防水：在女儿墙转折处及天沟、沟处应增设附加层。转角半径要求：沥青卷材 R=100-150；高聚物改性沥青 R=50；合成高分子卷材 R=20。雨水口周围应涂抹不小于2mm厚高分子涂料或3mm厚改性沥青涂料。
2. 刚性防水：应设置分格缝，横缝位于屋面板支撑端，转折处和高低屋面交接处，纵缝应与预制板缝对齐。分格缝间距不大于6m，宽度30mm。
3. 屋面找坡：由结构找坡时坡度为3%；利用材料找坡时坡度为2%；檐沟天沟纵向泛水坡度为1%；雨水口周围500mm范围内坡度为5%；蓄水屋面坡度不大于0.5%；种植屋面坡度不大于3%；涂膜防水基层坡度小于5%。
4. 保温层：宜采用防水增水保温材料。倒置屋面宜选用25mm厚挤塑型聚苯乙烯保隔热板。
