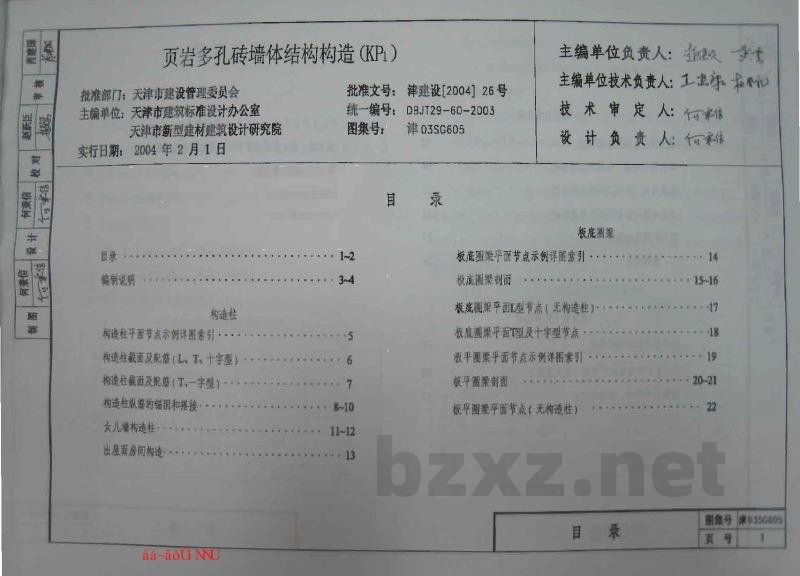

津03SG605 页岩多孔砖墙体建筑构造（KP1）

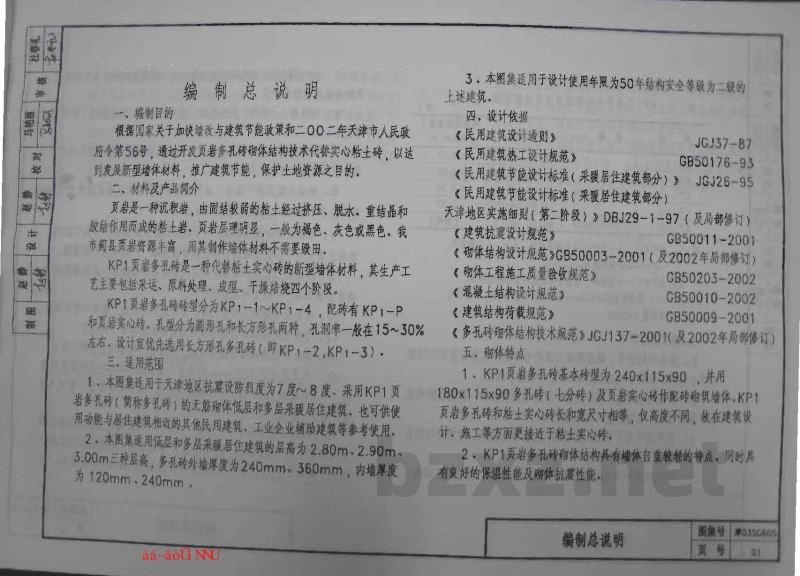

附录：编制总说明

一、编制目的
根据国家关于加快墙改与建筑节能政策和二00二年天津市人民政府令第56号，通过开发页岩多孔砖砌体结构技术代替实心粘土砖，以达到发展新型墙体材料，推广建筑节能，保护土地资源之目的。

二、材料及产品简介
页岩是一种沉积岩，由固结较弱的粘土经过挤压、脱水，重结晶和胶结作用而成的粘土岩。页岩层理明显，一般为褐色、灰色或黑色。我市陶县页岩资源丰富，用其制作墙体材料不需要毁田。
KP1页岩多孔砖是一种代替粘土实心砖的新型墙体材料，其生产工艺主要包括采运、原料处理、成型、干燥焙烧四个阶段。KP1页岩多孔砖砖型分为KP1-1~KP1-4配砖及页岩实心砖，孔型分为圆形孔和长方形孔两种，孔洞率一般在15%~30%之间。设计宜优先选用长方形孔多孔砖（即KP1-2, KP1-3）。

三、适用范围
1. 本图集适用于天津地区抗震设防烈度为7度、8度，采用KP1页岩多孔砖（简称多孔砖）的无筋框架低层和多层采暖居住建筑，也可供使用性能与居住建筑相近的其他民用建筑、工业企业辅助建筑等参考使用。
2. 本图集适用于设计使用年限为50年、结构安全等级为二级、层高为2.80m、2.90m、3.00m三种层高，多孔砖外墙厚度为240mm、360mm，内墙厚度为120mm-240mm的建筑。

四、设计依据
《民用建筑设计通则》《民用建筑热工设计规范》JGJ37-87、《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95、《民用建筑节能设计标准（采暖居住建筑部分）天津地区实施细则（第二阶段）》DBJ29-1-97（及局部修订）、《建筑抗震设计规范》GB50011-2001、《砌体结构设计规范》GB50003-2001（及2002年局部修订）、《建筑工程施工质量验收规范》、《混凝土结构设计规范》、《建筑结构荷载规范》GB50009-2001、《多孔砖砌体结构技术规范》JGJ137-2001（及2002年局部修订）。

五、砌体特点
1. KP1页岩多孔砖基本砖型为240x115x90，并用180x115x90多孔砖（七分砖）及页岩实心砖作配砖翻筑墙体。KP1页岩多孔砖和粘土实心砖长和宽尺寸相等，仅高度不同，故在建筑设计、施工等方面更接近于粘土实心砖。
2. KP1页岩多孔砖砌体结构具有整体自重较轻的特点，同时具有良好的保温性能及砌体抗裂性能。

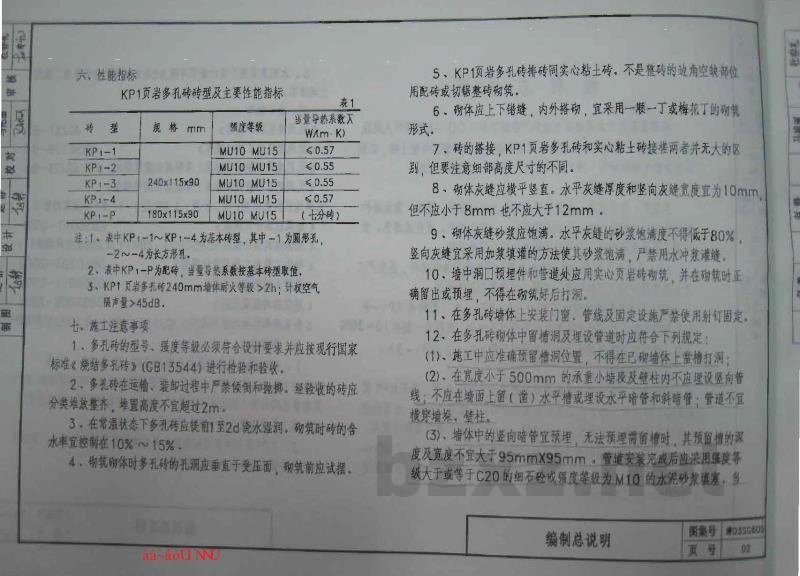

六、性能指标
KP1页岩多孔砖砖型及主要性能指标：
- KP1-1至KP1-4（基本砖型）：规格240x115x90或180x115x90，强度等级MU10至MU15。当量导热系数约为0.55~0.57 W/(m·K)。
- KP1-P（配砖）：当量导热系数按基本砖型取值。
- 性能要求：KP1页岩多孔砖240mm砌体耐火等级>2h；计权空气声量>45dB。

七、施工注意事项
1. 多孔砖的型号、强度等级必须符合设计要求，并应按现行国家标准《烧结多孔砖》（GB13544）进行检验和验收。
2. 多孔砖在运输、装卸过程中严禁倾倒和抛掷。经验收的砖应分类堆放整齐，堆置高度不宜超过2m。
3. 在常温状态下，多孔砖应提前1~2d洒水湿润，砌筑时砖的含水率宜控制在10%~15%。
4. 砌筑砌体时，多孔砖的孔洞应垂直于受压面，砌筑前应试摆。
5. KP1页岩多孔砖与实心粘土砖交接处，不是整砖的边角空缺部位用配砖或切锯整砖砌筑。
6. 砌体应上下错缝，内外搭砌，宜采用一顺一丁或梅花丁的砌筑形式。
7. 砖的搭接：KP1页岩多孔砖和实心粘土砖的搭接与后者并无大的区别，但要注意细部高度尺寸的不同。
8. 砌体灰缝应横平竖直。水平灰缝厚度和竖向灰缝宽度宜为10mm，但不应小于8mm且不应大于12mm。
9. 砌体灰缝砂浆应饱满。水平灰缝的砂浆饱满度不得低于80%，竖向灰缝宜采用加浆填灌的方法使其砂浆饱满，严禁用水冲刷灌缝。
10. 墙中洞口预埋件和管道处应用实心页岩砖砌筑，并在砌筑时正确留出或预埋，不得在砌筑好后打洞。
11. 在多孔砖墙体上安装门窗、管线及固定设施时，严禁使用射钉固定。
12. 在多孔砖砌体中留槽洞及预设管道时应符合下列规定：
(1) 施工中应准确预留槽洞位置，不得在已砌好的墙体上凿槽打洞。
(2) 在宽度小于500mm的承重小墙段及壁柱内不应预设竖向管线；不应在墙面上留（凿）水平槽或埋设水平暗管和斜暗管；管道不宜横穿墙垛、壁柱。

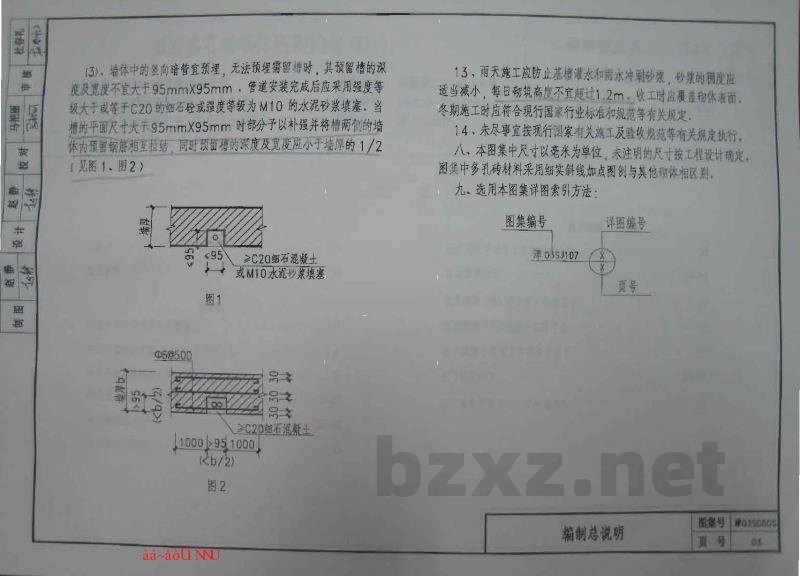

(3) 墙体中的竖向暗管宜预埋，无法预埋需留槽时，预留槽的深度及宽度不宜大于95mmx95mm；管道安装完成后应采用强度等级大于或等于C20的细石混凝土或强度等级为M10的水泥砂浆填塞。当槽的平面尺寸大于95mmx95mm时，部分予以补强，并将槽两侧的墙体内预留钢筋相互拉结，同时预留槽的深度及宽度应小于墙厚的1/2。
13. 雨天施工应防止基槽灌水和雨水冲刷砂浆，砂浆的稠度应适当减小；每日砌筑高度不应超过1.2m，收工时宜盖盖保护；冬季施工时应符合现行国家行业标准和规范等有关规定。
14. 未尽事宜按现行国家有关施工及验收规范等规定执行。

八、其他说明
1. 本图集尺寸以毫米为单位，未注明的尺寸按工程设计确定。
2. 图集中多孔砖材料采用细实斜线加点图例与其他材料相区别。

九、选用本图集详图索引方法
图集编号：津03SJ605
批准部门：天津市建设管理委员会
主编单位：天津市建筑标准设计办公室、天津市新型建材建筑设计研究院
实行日期：2004年2月1日
批准文号：津建设[2004]26号

十、施工及构造要点
1. 材料要求：KP1页岩多孔砖强度等级不应低于MU10。多孔砖在地面、地坪及防潮层以下的结构中不得采用。
2. 混凝土强度等级：抗震墙及构造柱混凝土强度等级应不低于M5。
3. 构造柱设置：应根据房屋高度和层数设置，具体筋材设置详见图集相关节点详图。对于抗震设防烈度为7度、8度的建筑，在房屋角部、跨度较大的墙中部等部位应设置构造柱。
