津06S401 整体直埋式化粪池

天津市工程建设标准设计 DBJT29-49-2006
整体直理式化粪池

编制单位：天津市建筑设计院
协编单位：天津聚川建材产品科技开发中心

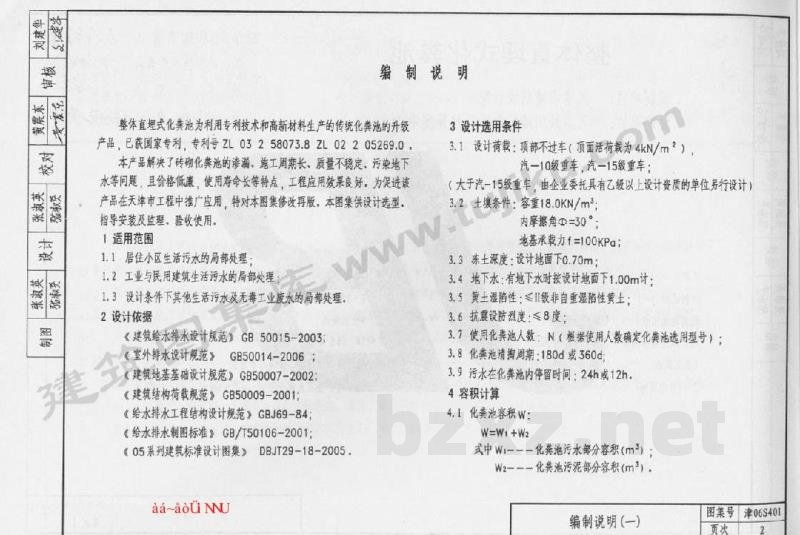

【编制说明】
整体直理式化粪池为利用专利技术和高新材料生产的传统化粪池的升级产品，已获国家专利（专利号：ZL03258073.8, ZL02205269.0）。本产品解决了砖砌化粪池的渗漏、施工周期长、质量不稳定、污染地下水等问题，具有价格低廉、使用寿命长、工程应用效果良好等特点。本图集供设计选型、指导安装及监理、验收使用。

1. 适用范围
1.1 居住小区生活污水的局部处理
1.2 工业与民用建筑生活污水的局部处理
1.3 设计条件下其他生活污水及无毒工业废水的局部处理

2. 设计依据
《建筑给水排水设计规范》GB 50015-2003
《室外排水设计规范》GB 50014-2006
《建筑地基基础设计规范》GB 50007-2002
《建筑结构荷载规范》GB 50009-2001
《给水排水工程结构设计规范》GBJ 69-84
《给水排水制图标准》GB/T 50106-2001

3. 设计选用条件
3.1 设计荷载：顶部不过车（顶面活载为4kN/m²）；汽-10级重车；汽-15级重车（大于汽-15级重车，由企业委托具有乙级以上设计资质的单位另行设计）。
3.2 土质条件：容重18.0kN/m³；内摩擦角φ=30°；地基承载力f=100kPa。
3.3 床土深度：设计地面下0.70m。
3.4 地下水：有地下水时按设计地面下1.00m计。
3.5 黄土湿陷性：≤I级非自重湿陷性黄土。
3.6 抗震设防烈度：≤8度。

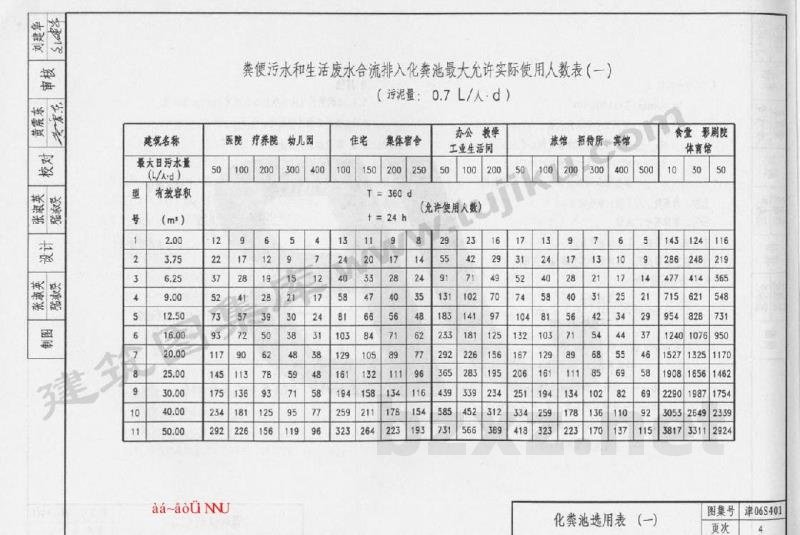

3.7 使用化粪池人数：N（根据使用人数确定化粪池选用型号）。
3.8 化粪池清掏周期：180d或360d。
3.9 污水在化粪池内停留时间：24h或12h。

4. 容积计算
4.1 化粪池容积W：W = W1 + W2
其中：W1为化粪池污水部分容积(m³)，W2为化粪池污泥部分容积(m³)。

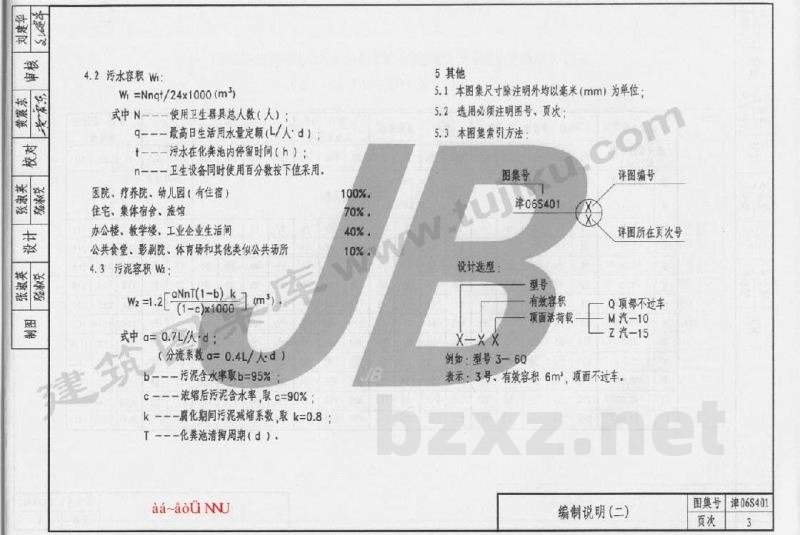

4.2 污水容积W：W = (N × q × t) / 24 × 1000 (L)
其中：N为使用卫生器具总人数(人)；q为最高日生活用水量定额(L/人·d)；t为污水在化粪池内停留时间(h)；m为卫生设备同时使用百分数（医院、疗养院、幼儿园等取100%；住宅、办公楼、教学楼等取70%；公共场所取40%；其他取10%）。
4.3 污泥容积W2：W2 = (N × a × T) / (b - C) × k
其中：a=0.7L/人·d（分流系数a=0.4L/人·d）；b为污泥含水率，取95%；C为浓缩后污泥含水率，取90%；k为腐化期间污泥减缩系数，取0.8；T为化粪池清掏周期(d)。

5. 其他
5.1 本图集尺寸除注明外均以毫米(mm)为单位。
5.2 选用必须注明图号、页次。
5.3 图集索引方法：
图集号：津06S401
设计选型示例：型号3-60-Q，表示3号化粪池，有效容积6m³，顶面不过车。
