新02G05 钢筋混凝土过梁

钢筋混凝土过梁（陕02G05）

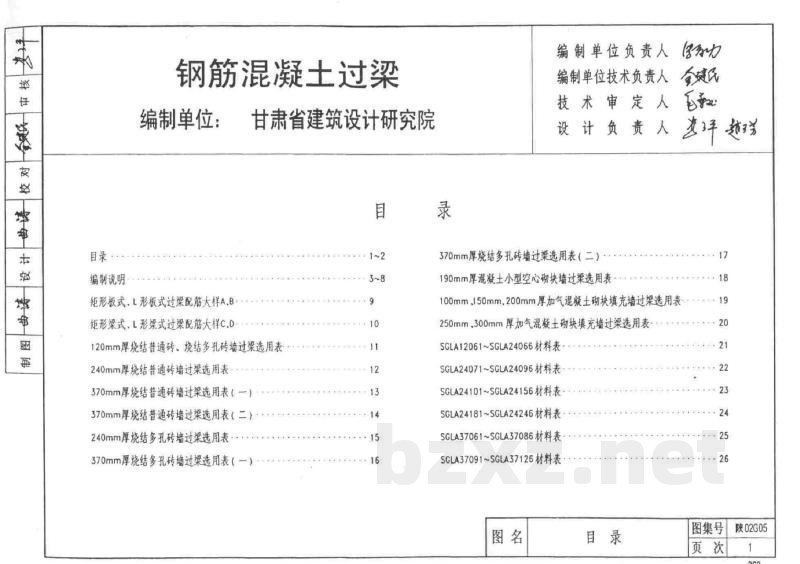

编制单位：甘肃省建筑设计研究院

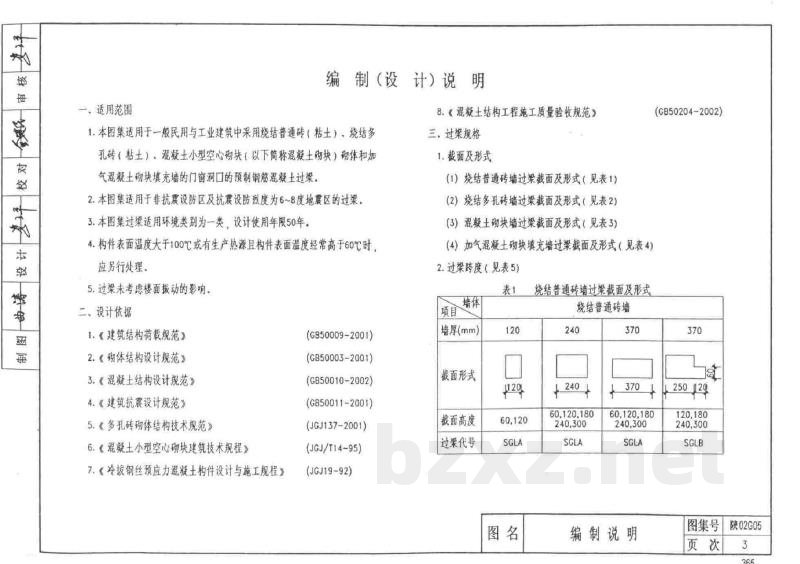

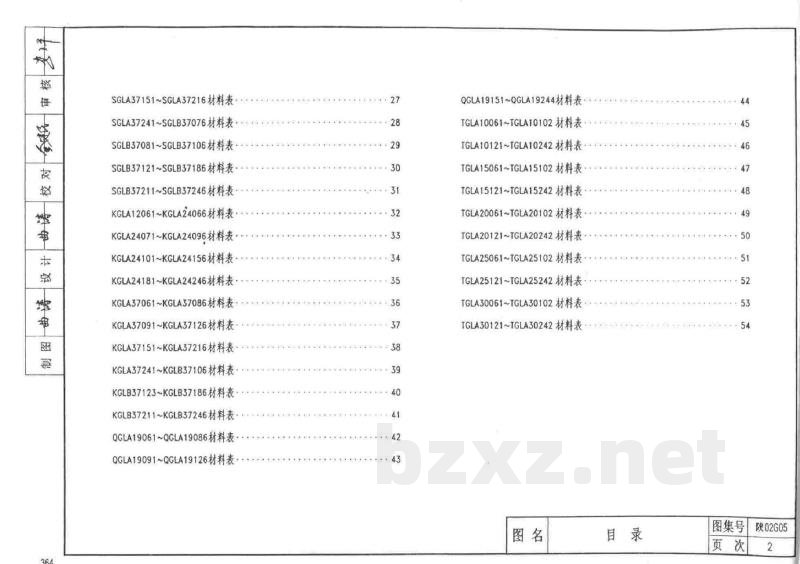

一、编制说明
1. 本图集适用于一般民用与工业建筑中采用烧结普通砖（粘土）、烧结多孔砖（粘土）、混凝土小型空心砌块（以下简称混凝土砌块）和加气混凝土砌块填充墙的门窗洞口的预制钢筋混凝土过梁。
2. 本图集适用于非抗震设防区及抗震设防烈度为6~8度地震区的过梁。
3. 本图集过梁适用环境类别为一类，设计使用年限50年。
4. 构件表面温度大于100℃或有生产热源且构件表面温度经常高于60℃时，应另行处理。
5. 过梁未考虑楼面振动的影响。

二、设计依据
1. 《建筑结构荷载规范》 (GB50009-2001)
2. 《砌体结构设计规范》 (GB50003-2001)
3. 《混凝土结构设计规范》 (GB50010-2002)
4. 《建筑抗震设计规范》 (GB50011-2001)
5. 《多孔砖砌体结构技术规范》 (JGJ137-2001)
6. 《混凝土小型空心砌块建筑技术规程》 (JGJ/T14-95)
7. 《冷拔钢丝预应力混凝土构件设计与施工规程》 (JGJ19-92)
8. 《混凝土结构工程施工质量验收规范》 (GB50204-2002)

三、过梁规格
1. 截面及形式
（1）烧结普通砖墙过梁截面及形式（见表1）
（2）烧结多孔砖墙过梁截面及形式（见表2）
（3）混凝土砌块墙过梁截面及形式（见表3）
（4）加气混凝土砌块填充墙过梁截面及形式（见表4）

表1 烧结普通砖墙过梁截面及形式
| 墙体项目 | 墙厚(mm) | 截面形式 | 截面高度(mm) | 过梁代号 |
| :--- | :--- | :--- | :--- | :--- |
| 烧结普通砖墙 | 120 | 矩形 | 60, 120 | SGLA |
| | 240 | 矩形 | 60, 120, 180 | SGLA |
| | 370 | 矩形 | 60, 120, 180 | SGLA |
| | 370 | L形 | 120, 180, 240, 300 | SGLB |

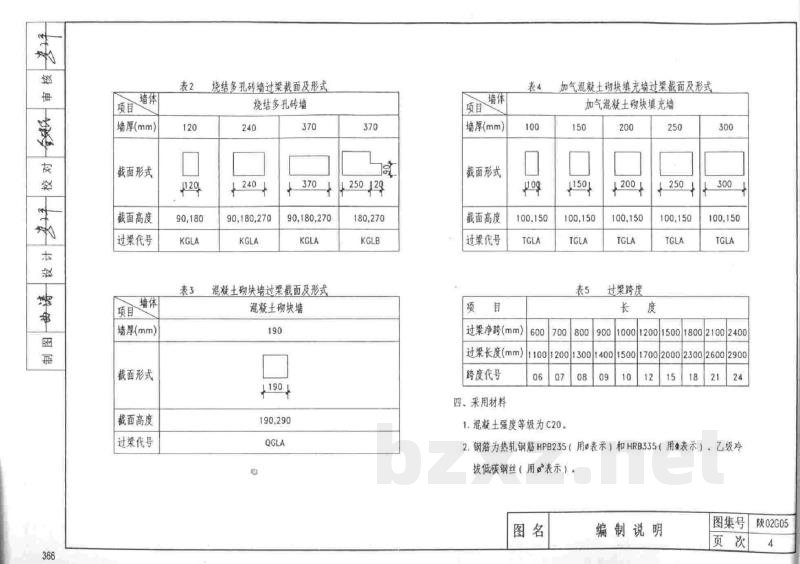

表2 烧结多孔砖墙过梁截面及形式
| 墙体项目 | 墙厚(mm) | 截面形式 | 截面高度(mm) | 过梁代号 |
| :--- | :--- | :--- | :--- | :--- |
| 烧结多孔砖墙 | 120 | 矩形 | 90, 180 | KGLA |
| | 240 | 矩形 | 90, 180, 270 | KGLA |
| | 370 | 矩形 | 90, 180, 270 | KGLA |

表3 混凝土砌块墙过梁截面及形式
| 墙体项目 | 墙厚(mm) | 截面形式 | 截面高度(mm) | 过梁代号 |
| :--- | :--- | :--- | :--- | :--- |
| 混凝土砌块墙 | 190 | 矩形 | 190, 290 | QGLA |
| | 370 | 矩形 | 180, 270 | KGLB |

表4 加气混凝土砌块填充墙过梁截面及形式
| 墙体项目 | 墙厚(mm) | 截面形式 | 截面高度(mm) | 过梁代号 |
| :--- | :--- | :--- | :--- | :--- |
| 加气混凝土砌块 | 100 | 矩形 | 100, 150 | TGLA |
| | 150 | 矩形 | 100, 150 | TGLA |
| | 200 | 矩形 | 100, 150 | TGLA |
| | 300 | 矩形 | 100, 150 | TGLA |

2. 过梁跨度（见表5）
| 墙体项目 | 墙厚(mm) | 过梁净跨(mm) | 过梁长度(mm) | 跨度代号 |
| :--- | :--- | :--- | :--- | :--- |
| 加气混凝土砌块 | 100 | 1000~1500 | 1500~2100 | TGLA |
| | 150 | 1150~1700 | 1500~2000 | TGLA |
| | 200 | 1200~2000 | 1500~2400 | TGLA |
| | 300 | 1200~2400 | 1500~2900 | TGLA |

四、采用材料
1. 混凝土强度等级为C20。
2. 钢筋为热轧钢筋HPB235和HRB335，以及乙级冷拔低碳钢丝。
3. 材料密度参考值：
- 烧结普通砖：19kN/m³
- 烧结多孔砖：17.6kN/m³（孔洞率不小于15%）
- 混凝土砌块：11.8kN/m³
- 加气混凝土砌块：8kN/m³
- 钢筋混凝土：25kN/m³
- 墙体双面粉刷（石灰砂浆、混合砂浆）：0.68kN/m²

五、设计计算
1. 主要设计参数
（1）过梁的安全等级为二级，构件的重要性系数为1.0。
（2）过梁的最大允许挠度为L₀/200（L₀为过梁净跨的1.05倍）。
（3）裂缝控制等级为三级。
2. 过梁的计算简图
（1）过梁两端支承长度各为250mm。
（2）过梁按受均布荷载的简支梁进行计算。
（3）计算弯矩时，计算跨度L₀ = 1.05Ln。
（4）计算剪力时，计算跨度L₀ = L.
3. 过梁上的荷载
过梁上的荷载由过梁自重、墙体重量和梁、板传来的荷载组成。
（1）材料自重：详见前述数据。
（2）墙体荷载：
a. 烧结普通砖和多孔砖：若墙体高度 h < Ln/3，按墙体实际高度计算；若 h > Ln/3，按高度为 Ln/3 的墙体计算。
b. 混凝土砌块：若墙体高度 h < Ln/2，按实际高度计算；若 h > Ln/2，按高度为 Ln/2 的墙体计算。
c. 加气混凝土砌块：若 h < 1.0m，按1.0m高度计算；若 1.0m < h ≤ 2.0m，按2.0m高度计算；若 h > 2.0m，应由设计人员另行处理。
d. 永久荷载分项系数为1.35。
（3）梁、板传至过梁上的荷载：
a. 烧结砖和混凝土砌块：当梁、板下的墙体高度 h < Ln 时，计入传至过梁的荷载；若 h > Ln，可不考虑。
b. 加气混凝土砌块：不考虑梁、板传至过梁上的荷载。
