L92J123 石膏空心砌块隔墙构造

山东省建筑标准设计
石膏空心块隔墙构造
图集号：L92J123
批准文号：鲁建设发［1994］40号
实行日期：一九九四年十月一日

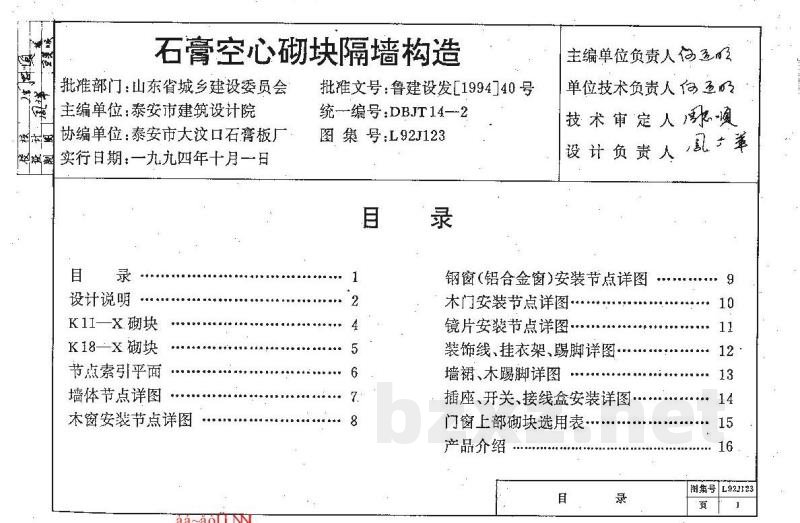

【目录】
1. 设计说明
2. K11—X砌块
3. K18—X砌块
4. 节点索引
5. 平面墙体节点详图
6. 本窗安装节点详图
7. 钢窗（铝合金窗）安装节点详图
8. 木门安装节点详图
9. 镜片安装节点详图
10. 装饰线、挂衣架、踢脚详图
11. 墙裙、木踢脚详图
12. 插座、开关、接线盒安装详图
13. 门窗上部砌块选用表
14. 产品介绍

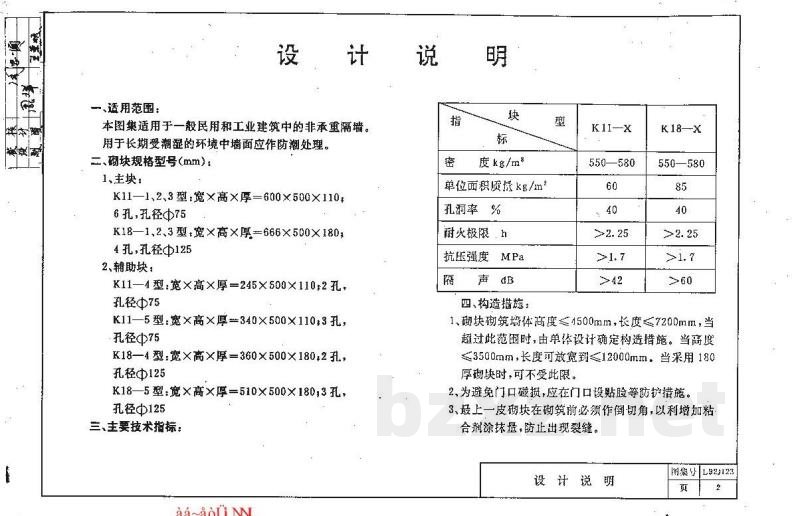

【设计说明】
一、适用范围
本图集适用于一般民用和工业建筑中的非承重隔墙。用于长期受潮湿的环境中墙面应作防潮处理。

二、块规格型号（单位：mm）

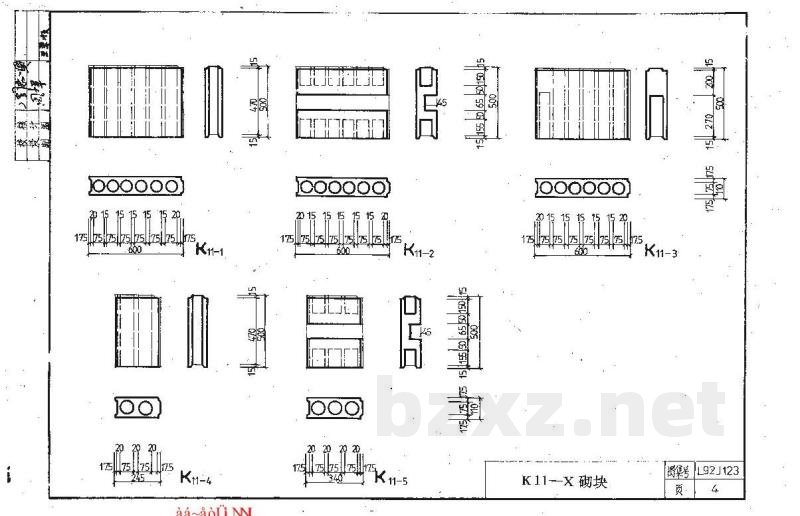

1. 主块：
- K11—1、2、3型：宽×高×厚 = 600×500×110；6孔，孔径Φ75
- K18—1、2、3型：宽×高×厚 = 666×500×180；4孔，孔径Φ125
2. 辅助块：
- K11—4型：宽×高×厚 = 245×500×110；2孔，孔径Φ75
- K11—5型：宽×高×厚 = 340×500×110；3孔，孔径Φ75
- K18—4型：宽×高×厚 = 360×500×180；2孔，孔径Φ125
- K18—5型：宽×高×厚 = 510×500×180；3孔，孔径Φ125

三、主要技术指标
| 砌块型号 | 密度 kg/m³ | 单位面积质量 kg/m² | 孔径率% | 耐火极限 h | 抗压强度 MPa | 声隔绝 dB |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- |
| K11—X | 550—580 | 60 | 40 | >2.25 | >1.7 | >42 |
| K18—X | 550—580 | 85 | 40 | >2.25 | >1.7 | >60 |

四、构造措施
1. 砌筑墙体高度应≤4500mm，长度≤7200mm；当高度≤3500mm时，长度可放宽到≤12000mm（采用180mm厚砌块时可不受此限）。当超过上述范围时，由单体设计确定构造措施。
2. 为避免门口碰损，应在门口设贴脸等防护措施。
3. 最上一层砌块在砌筑前必须作倒切角，以利于增加粘合剂涂抹，防止出现裂缝。

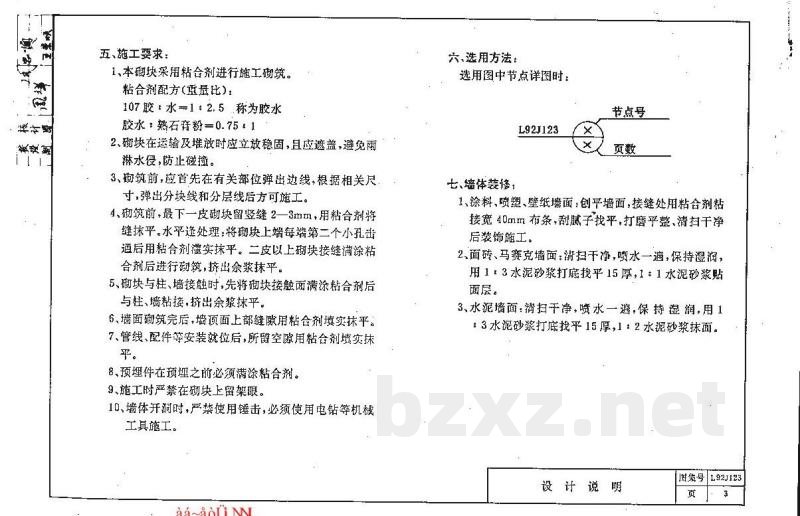

五、施工要求
1. 砌块采用粘合剂进行施工砌筑。粘合剂配方（重量比）：熟石膏粉 : 107胶水 = 0.75 : 0.25。
2. 砌块在运输及堆放时应立放稳固，且应遮盖，避免雨水侵蚀，防止碰撞。
3. 砌筑前，应首先在有关部位弹出边线，根据相关尺寸，弹出分块线和分层线后方可施工。
4. 砌筑前，最下一层砌块留竖缝2—3mm，用粘合剂将缝抹平。水平缝处理：将砌块上端每端第二个小孔击后用粘合剂灌实抹平。二层以上砌块接缝满涂粘合剂后进行砌筑，挤出余浆抹平。
5. 砌块与柱、墙接触时，先将接触面满涂粘合剂后与柱、墙黏接，挤出余浆抹平。
6. 墙面砌筑完成后，墙体上部缝隙用粘合剂填实抹平。
7. 管线、配件等安装就位后，所留空隙用粘合剂填实抹平。
8. 预埋件在预埋之前必须满涂粘合剂。
9. 施工时严禁在砌块上留架眼。
10. 墙体开洞时，严禁使用锤击，必须使用电钻等机械工具施工。

六、选用方法
选用图中节点详图时，应参考相关图纸编号及节点号。

七、墙体装修
1. 涂料、喷塑、壁纸墙面：找平墙面，接缝处用粘合剂粘接宽40mm布条，刮腻子找平，打磨平整，清扫干净后进行装饰施工。
2. 面砖、马赛克墙面：清扫干净，喷水一遍，保持湿润，用1:3水泥砂浆打底找平15mm厚，用1:1水泥砂浆贴面层。
3. 水泥墙面：清扫干净，喷水一遍，保持湿润，用1:3水泥砂浆打底找平15mm厚，用1:2水泥砂浆抹面。
