协96S301 JBL型脚踏淋浴器安装图

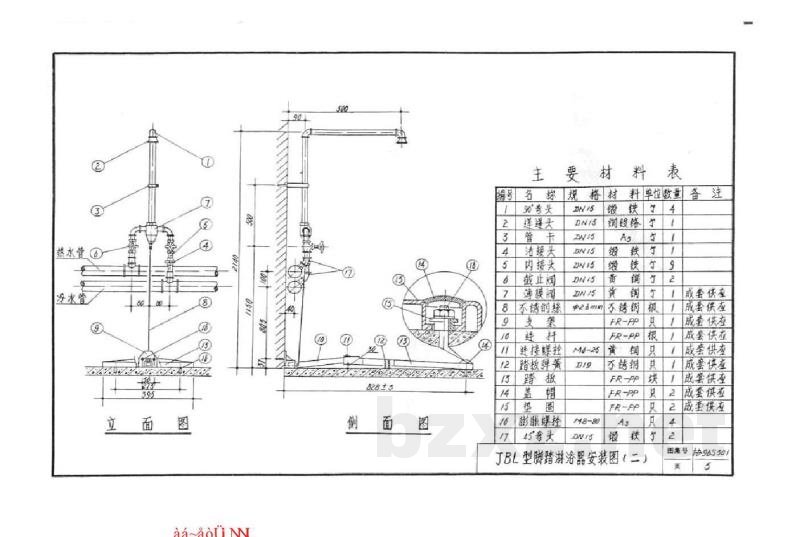

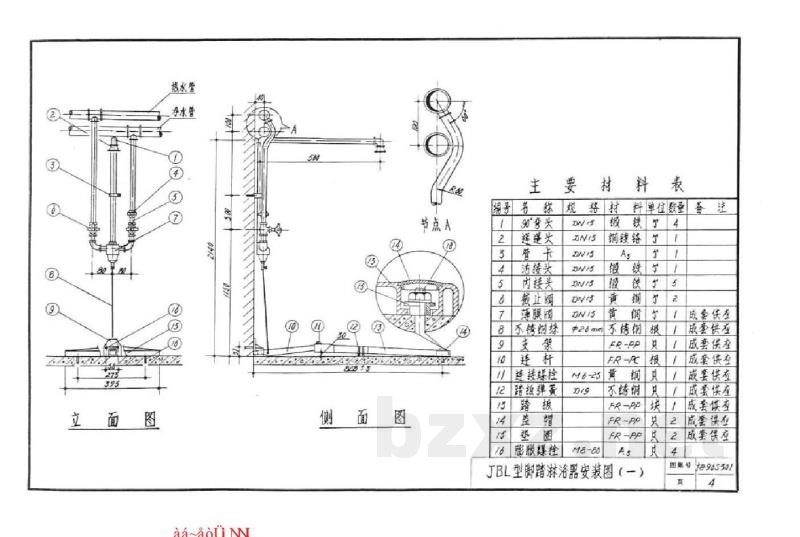

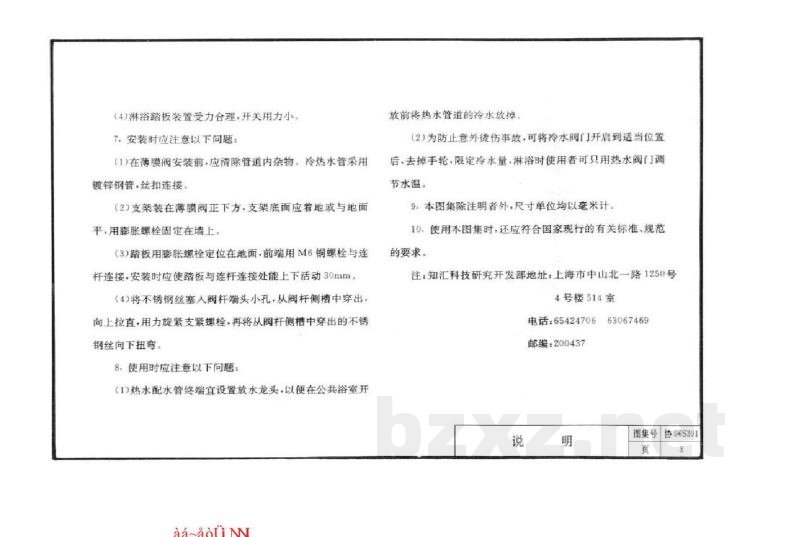

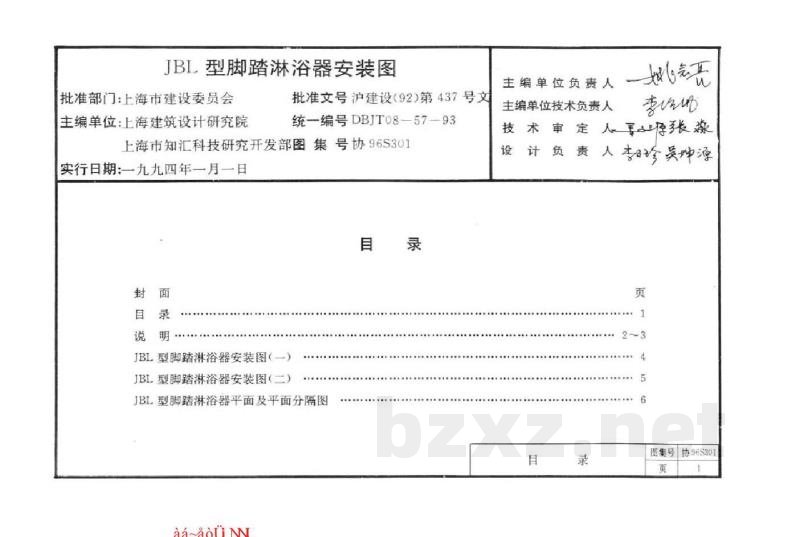

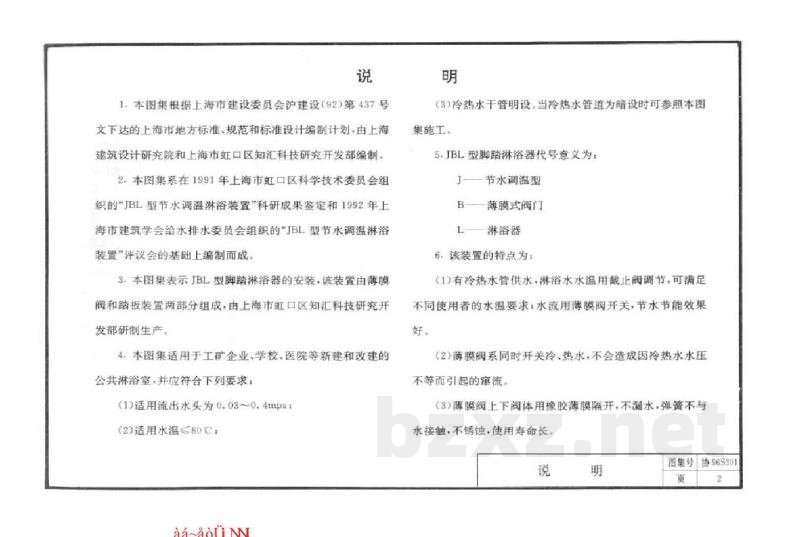

JBL型脚踏淋浴器安装图 批准部门：上海市建设委员会 主编单位：上海建筑设计研究院批准文号沪建设（92）第437号文统—编号DBJTO8—57-93 上海市知汇科技研究开发部图集号协96S301实行日期：一九九四年一月一日目 封 目 说 面 泉 明 JBL型脚踏淋浴器安装图（- JBL型脚踏淋浴器安装图（二 JBL型脚踏淋浴器平面及平面分隔图aaaou 录 主编单位负责人 主编单位技术负责人 李rup 技术审定人存张豫 设计负 责 目 录 人专珍吴坤源 页 23 *+4 图集号协96S301 说 1本图集根据上海市建设委员会沪建设（92）第437号文下达的上海市地方标准规范和标准设计编制计划·由上海建筑设计研究院和上海市虹口区知汇科技研究开发部编制。2.本图集系在1991年上海市虹口区科学技术委员会组织的JBL型节水调温淋浴装置”科研成果鉴定和1992年上海市建筑学会给水排水委员会组织的“JBL型节水调温淋浴装置”评议会的基础上编制而成。3.本图集表示JBL型脚踏淋浴器的安装，该装置由薄膜闽和踏板装置两部分组成，由上海市虹口区知汇科技研究开发部研制生产， 4、本图集适用于工矿企业、学校，医院等新建和改建的公共淋浴室，并应符合下列要求：(1)适用流出水头为0.03~0.4mpa（20适用水温≤80℃ aa~aou 明 （3）冷热水干管明设，当冷热水管道为暗设时可参照本图集施工。 5.JBL型脚踏淋浴器代号意义为 J—节水调温型 薄膜式阀门 L淋浴器 6.该装置的特点为： （1）有冷热水管供水，淋浴水水温用截止阅调节，可满足不同使用者的水温要求：水流用薄膜阀开关，节水节能效果好。 （2）薄膜阔系同时开关冷.热水，不会造成因冷热水水压不等而引起的窜流， （3）薄膜阀上下阀体用橡胶薄膜隔开，不漏水，弹簧不与水接触，不锈锂·使用寿命长，说 明 图集号协6S301 页 （4）淋浴踏板装置受力台理，开关用力小7.安装时应注意以下问题： （1）在薄膜阀安装前应清除管道内杂物：冷热水管采用镀锌钢管，丝扣连接。 （2）支架装在薄膜阀正下方，支架底面应着地或与地面平，用膨胀螺栓固定在墙上， （3）踏板用膨胀螺栓定位在地面，前端用M6铜螺栓与连杆连接，安装时应使踏板与连杆连接处能上下活动30mm，C4)将不锈钢丝塞人阀杆端头小孔，从阀杆侧槽中穿出，向上拉直，用力旋紧支紧螺栓，再将从阅杆侧槽中穿出的不锈钢丝向下扭弯。 8.使用时应注意以下问题： (1)热水配水管终端宜设置放水龙头，以便在公共浴室开aa~aou 放前将热水管道的冷水放掉 (2）为防止意外烫伤事故，可将冷水阀门开肩到适当位置后，去掉手轮，限定冷水量·淋浴时使用者可只用热水阅门调节水温。 9.本图集除注明者外：尺寸单位均以毫米计：10：使用本图集时，还应符合国家现行的有关标准、规范的要求。 注：知汇科技研究开发部地址：上海市中山北一路1250号4号楼514室 电话：65424706 63067469 邮编：200437 说 明 图集号协96S301 真 3 8 9 395 热水管 冷水管 03 P 立面图 aa~aou 克 SW 3 侧面图 节点A 主要 要材料表 照子名称观材 料单位数量备注 锻铁了 90头 避递尖 2 3 4 5 管卡 活接头 内接头 截止阅 膜通 不锈铜禁 8 9 10 支架 莲轩 避接媒控 踏报弹簧 2 路板 5 4 5 蓝 垫图 服l控 Ws N ZNS s DN D DNIS 销钱铬 As 银 黄 铁 铁 销 销 黄 争 不特钥根 padmm FR-PP FR-AC 黄 Me-25 Dr M8-80 不铸钢 FR-PP FR-PO FR-PP A JBL型脚蹈淋浴器安装图（一） 银 块 品 4 2 成套快查 成套供查 成套保痘 成套供垒 成套供痘 成套候 成套慎查 成套供型 2 成套供应 图第：号办965201 页 4 2 3 热水管? 汾水管 9 立 395 面 图 4 ? aa~aou 园 3 8283 侧面 图 8 主要材料表 照号名热规 %哥头 2 3 4 5 7 8 9 o 12 15 14 e 莲達头 管 卡 洁接头 内接炎 截止阔 事膜 不锈的境 樂 支 连择 避接螺控 踏拔牌簧 踏 盖 垫 搬 圈 膨胀螺栓 45李头 格材 DN DN W15 EN15 DNI5 DNiS ENS y2&mm M4-25 D19 8-8 NS 料单位数量备注 铁 简嫂络 As 锻 搬 黄 铁 销 铜 不锈调 FR-PP FR-PP 黄 铺 不锈钢 FR-PP FR-PP FR-PP AJ 钱 银 TR/型脚踏淋浴聚安装图C二 根 共 根 只 块 4 9 2 2 2 车 2 成套供型 成套供查 成套供应 成套供应 成套供应 成套供痘 成套供查 成套供型 成套侠查 图#号协965301 273 395 平面图 aa~aou 4+200 193 绍 +200（980） 平面分隔图 中 JBL型脚踏淋浴器平面及平面分隔图国第号 热 6
