LG17 钢筋混凝土梁

钢筋混凝土梁

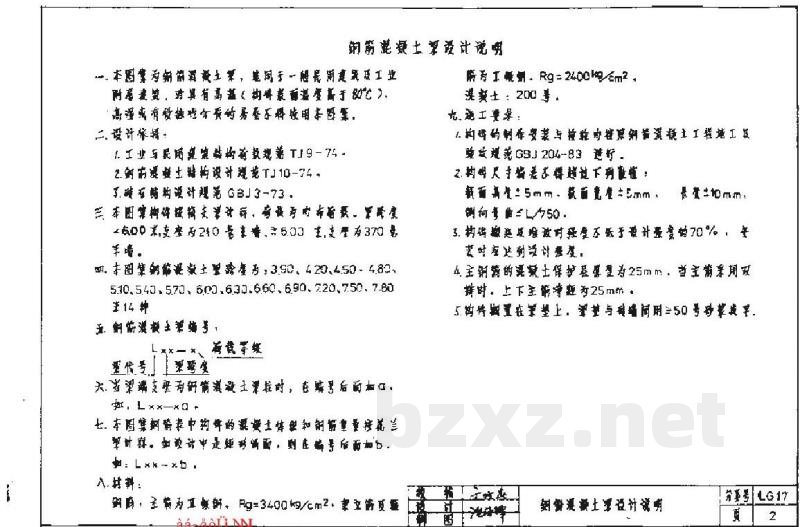

一、本图系为钢筋混凝土主梁，适用于一般民用建筑及工业附属建筑。对有高温（如炉前温度高于80℃）、高湿或有侵蚀性介质的房屋工程使用则不同。

二、设计依据：

1. 工业与民用建筑钢筋混凝土结构规范 TJ 9-74
2. 砖混结构设计规范 TJ 10-74
3. 混凝土强度等级 GBJ3-73

三、本图采用钢筋混凝土主梁，配筋均为半圆钢。其规格为6D0或支条240毫米高，≥6.0工字支于370毫米宽。

四、本图钢筋混凝土梁截面尺寸为：390、420、450、480、540、540、570、600、630、660、690、720、750、780至1.1米

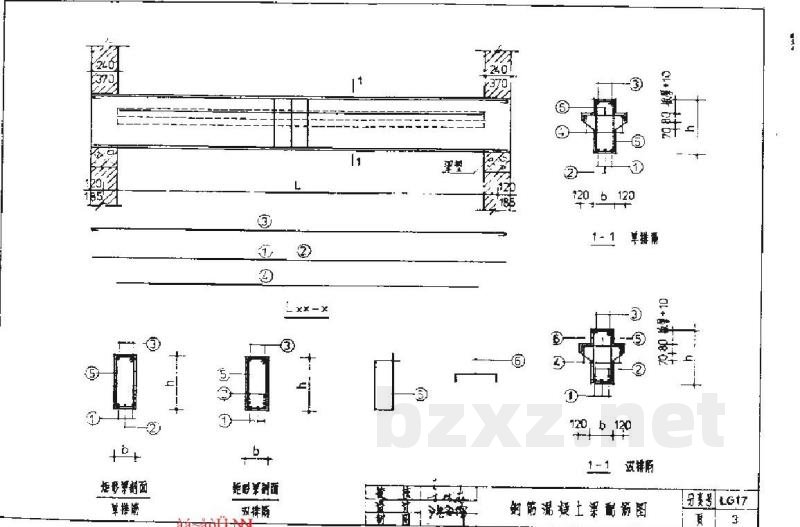

五、钢筋混凝土梁编号：

九、当需确定是否为钢筋混凝土梁时，在编号后加“a”。如：L_xx-x-a。

七、本图梁均按集中荷载的混凝土体配钢筋重量表选择主筋根数。如该设中是矩形截面，则在编号后加“b”，即：L_xx-x-b。

八、材料：

钢筋：主筋为I级钢，Rg=3400 kg/cm²。架立及箍筋为II级钢，Rg=2400 kg/cm²。

混凝土：200号

九、施工要求：

1. 构件制作安装及钢筋与钢筋混凝土工程施工检验标准按 GBJ 204-83 进行。
2. 构件尺寸偏差不得超过下列数值：截面宽度≤5mm，表面厚度≤±5mm。长度≤10mm，侧向弯曲≤L/750
3. 构件混凝土强度不低于设计强度的70%，安装时达到设计强度。
4. 主筋钢筋保护层厚度为25mm，当主筋采用双排时，上下主筋净距为25mm。

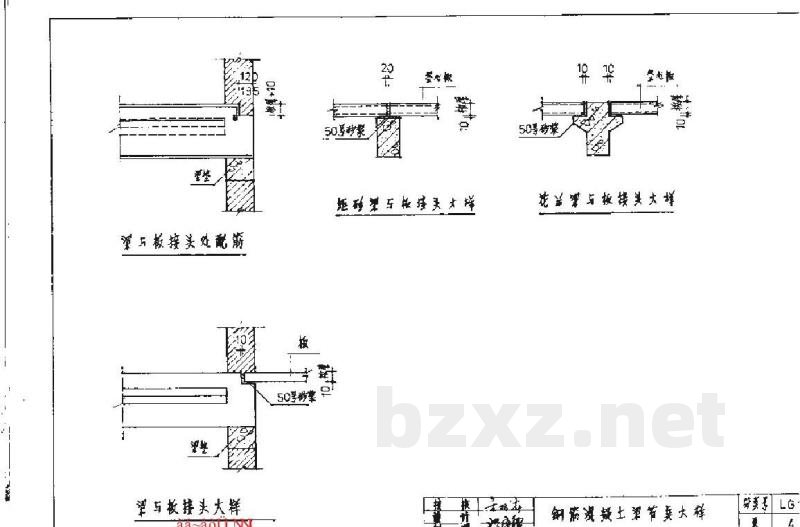

5. 钩件放置在垫块上，垫块与板面间距≤50毫米安装完毕
