津04SJ109 轻钢龙骨石膏板建筑构造

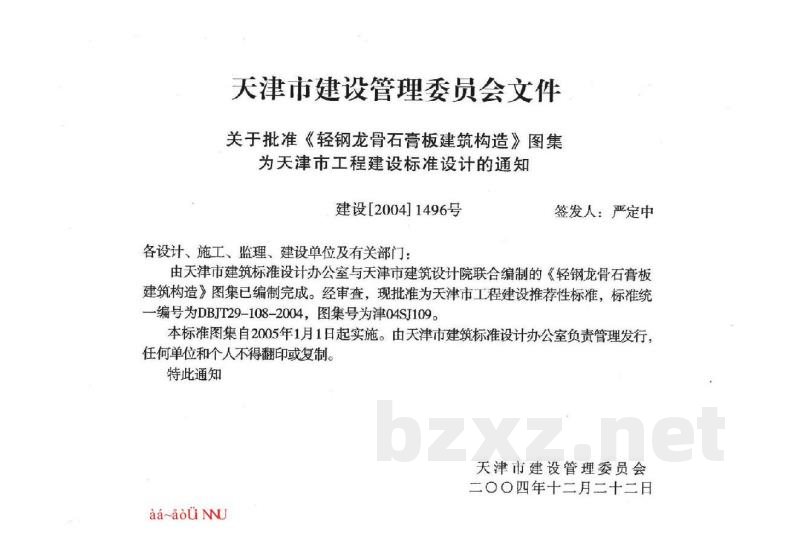

JB 天津市工程建设标准设计 DBJT29-108-2004 轻钢龙骨石膏板建筑构造 津04SJ109 天津市建筑标准设计办公室 2004年12月 天津市建设管理委员会文件 关于批准《轻钢龙骨石膏板建筑构造》图集为天津市工程建设标准设计的通知 建设[2004]1496号 各设计、施工、监理、建设单位及有关部门： 签发人：严定中 由天津市建筑标准设计办公室与天津市建筑设计院联合编制的《轻钢龙骨石膏板建筑构造》图集已编制完成。经审查，现批准为天津市工程建设推荐性标准，标准统一编号为DBJT29-108-2004，图集号为津04SJ109。本标准图集自2005年1月1日起实施。由天津市建筑标准设计办公室负责管理发行，任何单位和个人不得翻印或复制。特此通知。 天津市建设管理委员会 二〇〇四年十二月二十二日 轻钢龙骨石膏板建筑构造图集 批准部门：天津市建设管理委员会 主编单位：天津市建筑标准设计办公室、天津市建筑设计院 实行日期：2005年1月1日 目录 一、编制内容一览表 二、编制说明 三、石膏板规格性能表 四、轻钢龙骨石膏板隔墙设计说明 五、轻钢龙骨石膏板隔墙建筑构造 六、轻钢龙骨石膏板隔墙规格表 七、轻钢龙骨石膏板普通隔墙选用表 八、隔墙建筑平、剖面索引图 九、隔墙系统示意图 十、普通单板隔墙节点详图（一）（二） 十一、普通单板隔墙门、窗洞口节点详图 十二、普通单板隔墙楼地面连接节点详图 十三、普通单板隔墙吊挂件、电气开关安装详图 十四、普通单板隔墙管道穿隔墙详图 十五、普通单板隔墙弧形墙及护角详图 十六、门窗做法及龙骨连接示意图 十七、普通双板隔墙节点详图 十八、普通双板隔墙门、窗安装详图（一）（二） 十九、普通双板隔墙与楼地面连接详图 二十、防火隔墙选用表及构造详图 二十一、钢柱节点详图 二十二、钢梁节点详图 二十三、轻钢龙骨石膏板隔声墙选用表 二十四、双龙骨隔声墙构造详图（一）（二） 二十五、双龙骨隔声墙门窗节点详图 二十六、龙骨错列隔声墙说明 二十七、龙骨错列隔声墙详图（一）（二）（三） 二十八、井道系统隔墙说明 二十九、井道构造详图（一）（二） 三十、贴面墙系统说明 三十一、贴面墙系统I构造详图 三十二、贴面墙系统II构造详图（一）（二） 三十三、轻钢龙骨石膏板吊顶建筑构造 三十四、吊顶系统说明 三十五、吊顶预构件 C-I、C-II 三十六、吊顶平面图 三十七、C-I型阶梯形及灯槽吊顶平面图 三十八、C-I型吸顶型吊顶平面图及详图 三十九、吊顶详图（一） 四十、吊顶详图（二）及弧形吊顶 四十一、吊顶检修口详图 四十二、T型吊顶示意图 编制依据： 1. 建筑设计防火规范 GBJ 16-87（2001版） 2. 高层民用建筑设计防火规范 GB50045-95（2001版） 3. 建筑内部装修设计防火规范 GB50222-95（2001年局部修订版） 4. 汽车库、修车场、停车场设计防火规范 GB50067-97 5. 民用建筑热工设计规范 GB50176-93 6. 民用建筑隔声设计规范 GBJ 118-88 7. 民用建筑节能设计标准（采暖居住建筑部分） JGJ 26-95 8. 既有采暖居住建筑节能改造技术规程 JGJ 129-2001 9. 建筑工程施工质量验收统一标准 GB50300-2001 10. 建筑装饰装修工程质量验收规范 GB50210-2001 11. 民用建筑工程室内环境污染控制规范 GB50325-2001 12. 建筑模数协调统一标准 GBJ 2-86 13. 住宅建筑模数协调标准 GB/T 50100-2001 14. 建筑用轻钢龙骨 GB/T 11981-2001 15. 建筑用轻钢龙骨配件 JG/T 558-94 16. 房屋建筑制图统一标准 GB/T 50001-2001 17. 住宅装饰装修工程施工规范 GB50327-2001 二、适用范围 本图集适用于新建、扩建、改建的民用与工业建筑的非承重隔墙、隔断防火墙、框架结构内填充墙、贴面墙、井道墙、钢结构外包。本图集供建筑设计、施工、监理、验收单位使用。 三、产品介绍 1. 纸面石膏板：是以天然石膏为主要原料，掺入其它添加剂和水，经过连续搅拌得到石膏浆，将该浆体均匀铺在移动的纸带上，经过合成、挤压、凝固、变硬，并经干燥处理形成一定厚度的板材。 2. 接缝系统：石膏板填缝料、接缝纸带、粘接石膏、金属护角条和膨胀连接件等。采用上述材料对接缝进行处理，以形成一个无缝隙、不裂开的完整表面。 3. 隔墙、吊顶的轻钢龙骨系统：以连续热镀锌钢带为原料，采用冷弯工艺生产的薄壁型钢制成的。 4. 钢结构外包防火系统：用于钢结构的防火，上述体系在工程建设中已得到了广泛应用。 四、编制内容：详见编制内容一览表。 五、石膏板的规格及性能详见石膏板规格性能表。 六、本图集尺寸均以m为单位。 七、详图索引方法： 图集号：津04SJ109 详图号：详图所在的页次 编制单位负责人： 编制单位技术负责人： 设计负责人： 审定人： 协编单位：可耐福石膏板（天津）有限公司 协编人员：赵学敏、刘欣、刘彦 编制内容一览表 | 分类 | 类别 | 构造特点 | 适用范围 | 所在页次 | | :--- | :--- | :--- | :--- | :--- | | 普通单板隔墙 | 普通单板隔墙 | 1. C型龙骨两侧单层12mm厚纸面石膏板自攻螺丝固定；2. 单号为空腔 | 各种商业和民用建筑内隔墙 | 13页 | | | | 3. 双号为腔内填充岩棉 | | | | 普通双板隔墙 | 普通双板隔墙 | 1. C型龙骨两侧双层普通12mm纸面石膏板自攻螺丝固定；2. 单号为空腔；3. 双号为腔内填充岩棉 | 各种商业和民用建筑内隔墙 | 21页 | | 防火隔墙 | 防火隔墙 | 1. 根据不同耐火极限选用不同厚度、不同层数的防火石膏板；2. 钢梁、钢柱节点采用连接构造；3. 其他节点构造同普通单板或双板隔墙构造 | 根据不同耐火极限选用 | 25页 | | 外包防火构造 | 外包防火构造 | 1. 钢材为空腔防火板外包；2. 钢柱为填充岩棉：C型龙骨外包硅酸钙防火板构造 | 钢结构建筑 | 26页 | | 隔声墙 | 隔声墙构造 | 1. 双龙骨隔声墙由T1、T2型龙骨组合构成，石膏板置于其间，侧安装1-2层石膏板 | 适用有隔声要求的场所，分户墙等 | 29页 | | | 龙骨错列隔声墙 | | | 36页 | | 井道系统 | 井道系统 | 井道构造详图 | 主要用于电梯井道、设备井道 | 39页 | | 贴面墙 | 贴面墙系统I | 墙面轻微不平整时选择 | 墙面轻微不平整 | 45页 | | | 贴面墙系统II | 贴面墙系统II | 墙面极不平整 | 47页 | | 吊顶 | C-I型吊顶 | 单层C型龙骨、石膏板吊顶 | 面积>50m², 跨度>4m, 吊顶深度>450mm | 51页 | | | C-II型吊顶 | 双层C型龙骨、石膏板吊顶 | 面积<50m², 跨度<4m, 吊顶深度≤450mm | | | | T型吊顶 | T型龙骨组成，与饰面天花板配合使用 | | | 石膏板材规格性能表 | 产品名称 | 板面颜色 | 常用规格 (mm) | 板厚 (mm) | 重量 (kg/m²) | 长度 (mm) | 导热系数 (W/m·K) | 热阻 (m²·K/W) | 适用部位 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 普通纸面石膏板 | 象牙白色 | 9.5/12/12.5/15 | 6.8/8.8/8.9/11.2 | 1200/1220/1200/1220 | 3000/2440 | 0.16 | 0.06 | 表面可作抹灰或直接吊装 | | 耐火纸面石膏板 | 粉红色 | 12/12.5/15 | 10.2/10.2/13.1 | 3000/2440/3000 | 0.24 | 0.08 | 具有优良防火性能 | | 防火板 | 乳白色 | 20.98 | 8.8/8.9/11.2 | 2440 | 0.16 | 0.08 | 需根据耐火极限选用 | | 防潮纸面石膏板 | 绿色 | 12.5/12.5/12.5 | 14.0/10.0/10.0 | 2440 | 0.16 | 0.09 | 适用于室内高湿度场所 | | 住宅纸面石膏板 | 白色 | 15.0/12.5/15 | 12.0/12.5/12.5 | 1800 | 0.24 | 0.05 | 适用于住宅隔墙 | | 住宅防潮石膏板 | 绿色 | 15.0/12.5/12.5 | 12.0/12.0/12.0 | 3000 | 0.15 | 0.05 | 适用于住宅及潮湿场所 | | 耐火防潮石膏板 | 绿色 | 15.0/15.0/15.0 | 13.1/10.0/12.0 | 3000 | 0.24 | 0.06 | 具备优良防火防潮性能 |
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
