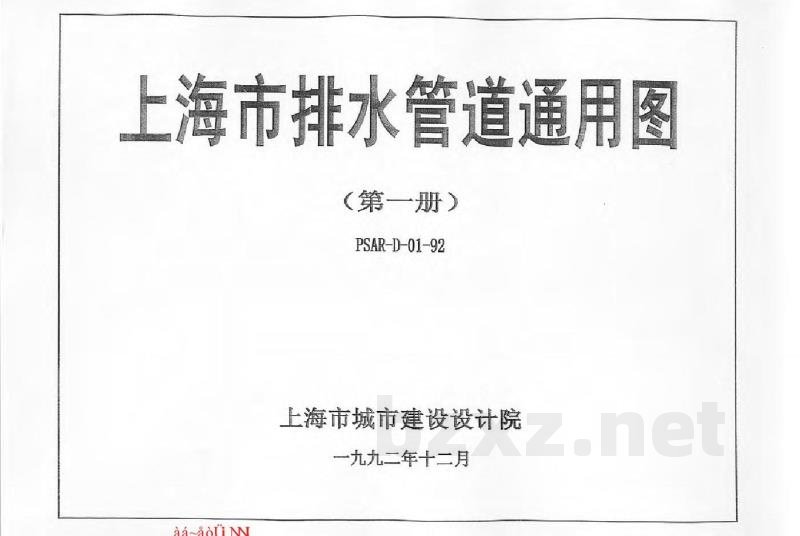

PSAR-D01-92 上海市排水管道通用图（第一册）

上海市排水管道通用图（第一册）

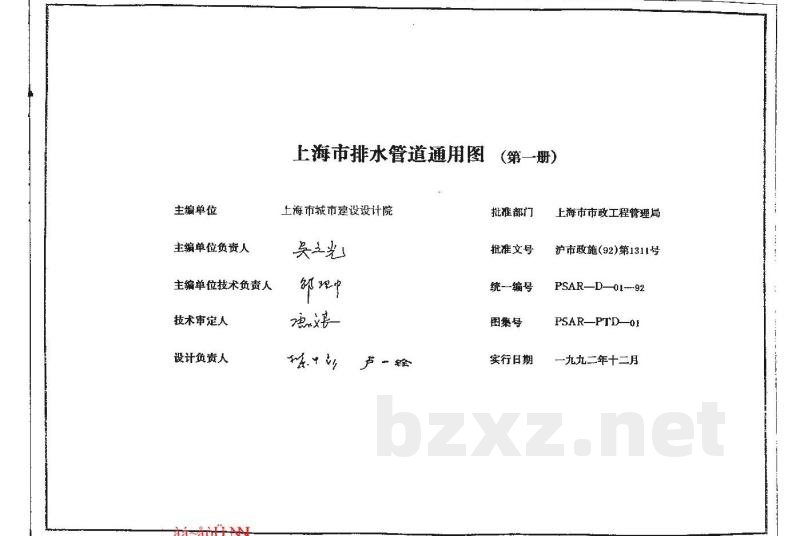

图集号：PSAR-D-01-92
批准文号：沪市政施（92）第1311号
实行日期：一九九二年十二月
主编单位：上海市城市建设设计院
批准部门：上海市市政工程管理局

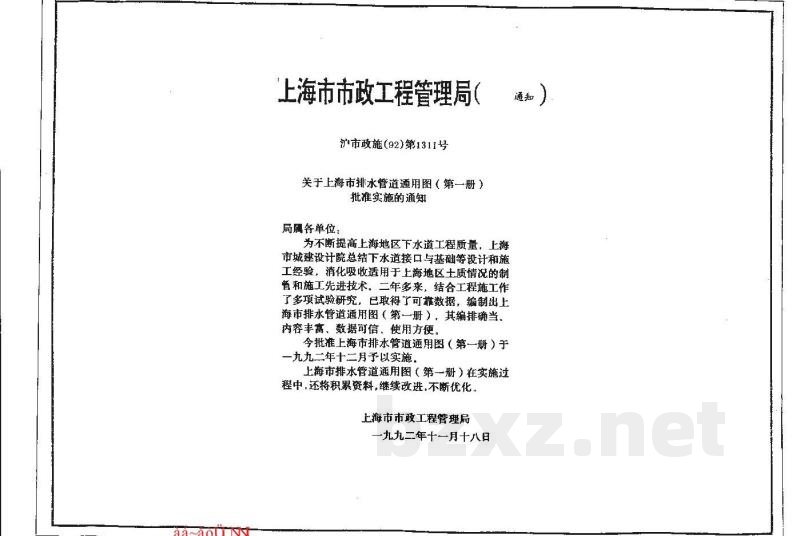

关于上海市排水管道通用图（第一册）批准实施的通知

局属各单位：
为不断提高上海地区下水道工程质量，上海市城建设计院总结了下水道接口与基础等设计和施工经验，消化吸收了适用于上海地区土质情况的制图和施工先进技术。二年多来，结合工程施工作了多项试验研究，已取得了可靠数据，编制出《上海市排水管道通用图（第一册）》，其编排确当、内容丰富、数据可信、使用方便。现批准《上海市排水管道通用图（第一册）》于一九九二年十二月予以实施。在实施过程中，还将积累资料，继续改进，不断优化。

上海市市政工程管理局
一九九二年十一月十八日

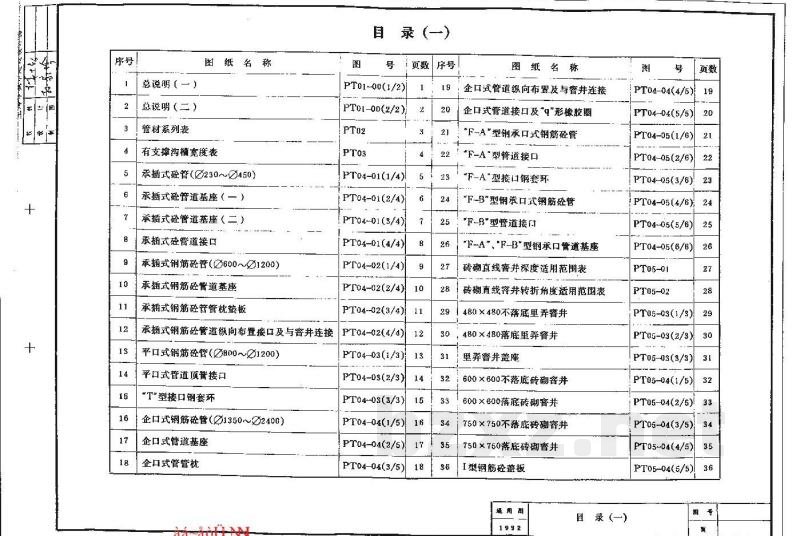

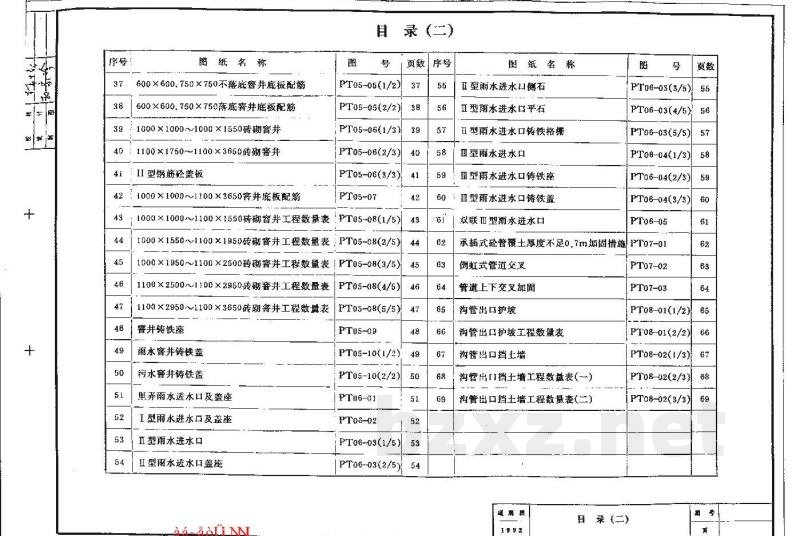

【目录（一）】
序号 | 图号 | 图纸名称 | 页数
---|---|---|---
1 | PT01-00(1/2) | 总说明（一） | 1
2 | PT01-00(2/2) | 总说明（二） | 1
3 | PT02 | 管材系列表 | 2
4 | PT03 | 有支沟宽度表 | 3
5 | PT04-01(1/4) | 承插式砼管（D230~450） | 4
6 | PT04-01(2/4) | 承插式砼管道基座（一） | 4
7 | PT04-01(3/4) | 承插式砼管道基座（二） | 4
8 | PT04-01(4/4) | 承插式砼管道接口 | 4
9 | PT04-02(1/4) | 承插式钢筋砼管（D600~1200） | 5
10 | PT04-02(2/4) | 承插式钢筋砼管道基座 | 5
11 | PT04-02(3/4) | 承插式钢筋砼管管枕垫板 | 5
12 | PT04-02(4/4) | 承插式钢筋砼管道纵向布置接口及与窨井连接 | 5
13 | PT04-03(1/3) | 平口式钢筋砼管（D800~2100） | 6
14 | PT04-03(2/3) | 平口式管道顶警接口 | 6
15 | PT04-03(3/3) | “T”型接口钢套环 | 6
16 | PT04-04(1/5) | 企口式钢筋砼管（D1350~2400） | 7
17 | PT04-04(2/5) | 企口式管道基座 | 7
18 | PT04-04(3/5) | 企口式管管枕 | 7
19 | PT04-04(4/5) | 企口式管道纵向布置及与窨井连接 | 7
20 | PT04-04(5/5) | 企口式管道接口及“q”形橡胶圈 | 7
21 | PT04-05(1/6) | F-A型钢承口式钢筋砼管 | 8
22 | PT04-05(2/6) | F-A型管道接口 | 8
23 | PT04-05(3/6) | F-A型接山钢套环 | 8
24 | PT04-05(4/6) | F-B型钢承口式钢筋砼管 | 8
25 | PT04-05(5/6) | F-B型管道接口 | 8
26 | PT04-05(6/6) | F-A、F-B型钢承口管道基座 | 8
27 | PT05-01 | 砖砌直线窨井深度适用范围表 | 9
28 | PT05-02 | 砖砌直线窄井转折角度适用范围表 | 9
29 | PT05-03(1/3) | 480×480不落底里弄窨井 | 10
30 | PT05-03(2/3) | 480×480落底里弄井 | 10
31 | PT05-03(3/3) | 600×600不落底砖砌井 | 10
32 | PT05-04(1/5) | 600×600落底砖砌井 | 11
33 | PT05-04(2/5) | 750×750不落底砖砌井 | 11
34 | PT05-04(3/5) | 750×750落底砖砌井 | 11
35 | PT05-04(4/5) | I型钢筋砼盖板 | 11
36 | PT05-04(5/5) | II型钢筋砼盖板 | 11
37 | PT05-05(1/2) | 1000×1000~1100×1550砖砌窨井底板配筋 | 12
38 | PT05-05(2/2) | 1000×1000~1100×1750砖砌窖井底板配筋 | 12
39 | PT05-06(1/3) | 1100×1750~1100×3650砖砌窖井底板配筋 | 13
40 | PT05-06(2/3) | 1000×1000~1100×1550砖砌窨井工程数量表 | 13
41 | PT05-06(3/3) | 1000×1550~1100×1950砖砌窖井工程数量表 | 13
42 | PT05-07 | 1000×1950~1100×2500砖砌窖井工程数量表 | 14
43 | PT05-08(1/5) | 1100×2500~1100×2950砖砌窨井工程数量表 | 14
44 | PT05-08(2/5) | 1100×2950~1100×3650砖砌窖井工程数量表 | 14
45 | PT05-08(3/5) | 窖井铸铁座 | 14
46 | PT05-08(4/5) | 雨水井铸铁盖 | 14
47 | PT05-08(5/5) | 污水窖井铸铁盖 | 14
48 | PT05-09 | 单弄雨水水口及盖座 | 15
49 | PT05-10(1/2) | I型雨水进水口及盖座 | 15
50 | PT05-10(2/2) | II型雨水进水口 | 15
51 | PT06-01 | I型雨水进水口 | 16
52 | PT06-02 | I型雨水进水口盖板 | 16
53 | PT06-03(1/5) | II型雨水进水口凹槽 | 16
54 | PT06-03(2/5) | II型雨水进水口平石 | 17
55 | PT06-03(3/5) | I型雨水进水口铁格栅 | 17
56 | PT06-03(4/5) | 型雨水进水口 | 17
57 | PT06-03(5/5) | II型雨水进水口铸铁座 | 17
58 | PT06-04(1/3) | 亚型雨水进水口铸铁盖 | 18
59 | PT06-04(2/3) | 双联II型雨水进水口 | 18
60 | PT06-04(3/3) | 承插式砼管覆土厚度不足0.7m加固措施 | 18
61 | PT07-01 | 倒虹式管道交叉 | 19
62 | PT07-02 | 管道上下交叉加固 | 19
63 | PT07-03 | 沟管出口护坡 | 19
64 | PT08-01(1/2) | 沟管出口护坡工程数量表 | 19
65 | PT08-01(2/2) | 沟管出口挡土墙 | 20
66 | PT08-02(1/3) | 沟管出口挡土墙工程数量表(一) | 20
67 | PT08-02(2/3) | 沟管出口挡土墙工程数量表(二) | 20
68 | PT08-02(3/3) | 总说明 | 20

【总说明】
1. 本通用图用于在上海地区软土地基外排水管道工程建设中应用。
2. 本通用图共分四册：
(1) 第一册包括管材成品系列、管道基座、接头、直线井、雨水进水口、管道交叉、沟管出口等内容；
(2) 第二册为二通转折窖井；
(3) 第三册为三通交汇窖井；
(4) 第四册为四通交汇窖井。
3. 管材成品系列：
(1) 类型：
- 承插式砼管：D230、D300、D450；
- 承插式钢筋砼管：D600、D800、D1000、D1200；
- 平口式钢筋砼管：D800、D1000、D1200；
- 企口式钢筋砼管：D1350、D1500、D1650、D1800、D2000、D2200、D2400；
- F-A型钢承口式钢筋砼管：D2200、D2400、D2700、D3000。
(2) 成品管径设计强度：
- 承插式砼管 (D230~D450)：C30；
- 承插式钢筋砼管 (D600~D1200)：C35；
- 企口式钢筋砼管 (D1350~D2400)：C50；
- 其余均采用C40。
(3) 最大覆土厚度：
- 承插式砼管：D230: 3.0m；D300、D450: 3.5m；
- 承插式钢筋砼管：D600~D1000: 4.0m；D1200: 4.5m；
- 平口式钢筋砼管：D800~D1200: 5.0m；
- 企口式钢筋砼管：D1350~D1650: 4.0m和5.5m二种；D1800~D2400: 4.0m和6.0m二种；
- F-A型钢承口式钢筋砼管：D2200、D2400: 5.0m；D2700、D3000: 6.0m。
- 凡超过最大覆土厚度时，须采用结构加强措施另行设计或选加特殊管材。
(4) 在车行道下最小土厚度为路面以下0.7m。凡不足最小土厚度时，也应采取结构加强措施或另行设计。
(5) 承插式砼管 (D230~D450)：当覆土厚度不足0.7m时，应采用C15砼外包加筋措施，也可用管径的铸铁管替代，其接口、基座与经管相同。
4. 管道基座：
(1) 承插式砼管：在粘性土质中采用粗砂基座或C15砼基座；在粉性土和砂性土质中采用C20钢筋砼基座。
(2) 承插式钢筋砼管：根据土质降水效果选用基础。当槽底土基较好，基本上无扰动软化、易排除积水时，采用砾石砂基础（包括砾石砂、垫板和管枕）。当槽底土基较差，不易排除积水且易扰动软化时，采用C20砼基础（包括砾石砂垫层、C20砼及管枕）。
(3) 企口式钢筋砼管：采用C20砼基础（包括砂石垫层、C20砼及管枕）。
(4) 承插式钢筋砼管及企口式钢筋砼管的管道沟槽、沟槽混凝土：
- 凡市区主道和重要道路、在下水道施工后立即进行道路施工的工程：管道沟槽用中粗砂须回填至管顶以上50cm处。
- 一般道路或不立即进行道路施工的工程：管道沟槽用中粗砂仅回填至管道半径高度。
(5) F-A型钢承口式钢筋砼管：凡需开槽埋管，在粘性土质中采用C15砼基座，在粉性土质和砂性土质中采用C20钢筋砼基座。
5. 管接口：分为承插式和套环式两种。
(1) 承插式砼管：
