15ZJ512 卫生间和厨房（中南标图集）

卫生间和厨房

目录

目录（二）

目录 (二)    图号：15-2    页码：X    y

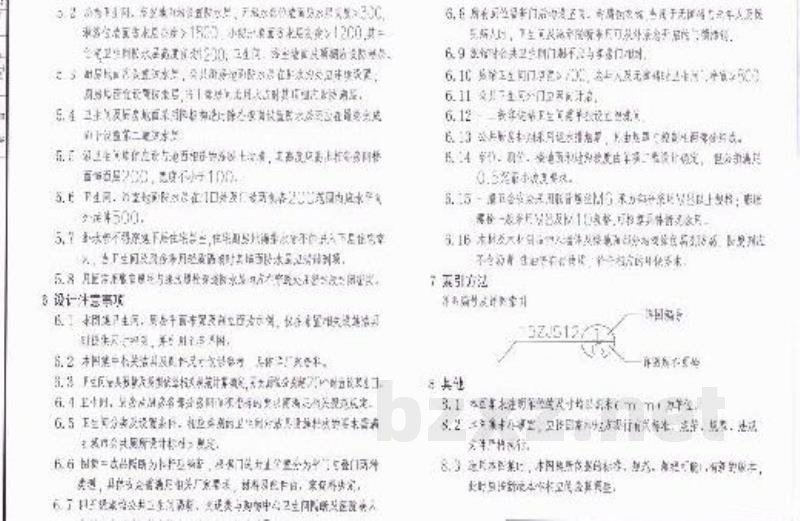

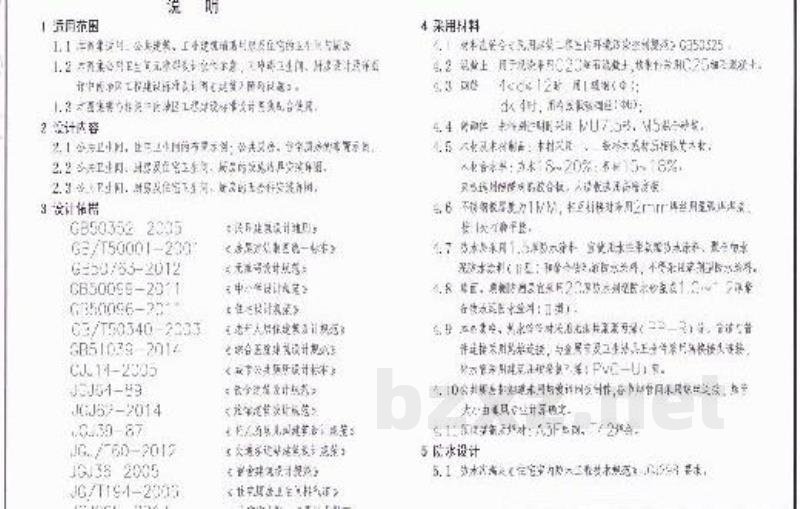

说 明

1 适用范围

1.1 本说明适用于公共建筑、工业建筑的给水及排水的卫生器具与附属。

1.2 本说明用于卫生洁具安装中各分项工程，大型阀门井，厨房设备清洗系统及给排水管道支架等工程的施工验收。

1.3 本说明应与相关专业的设计图纸和施工组织设计配合使用。

2 设计内容

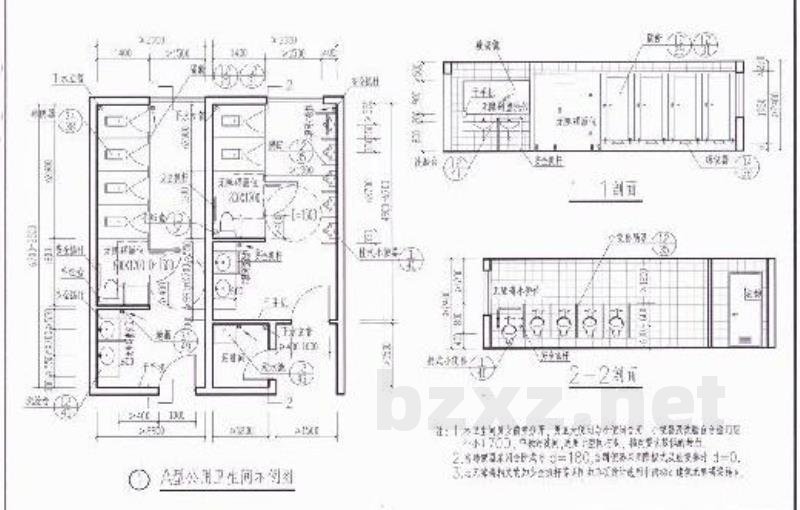

2.1 公共卫生间、住宅卫生间的布置原则：应设置便器、洗手盆及淋浴设施。

2.2 公共卫生间接水立管，其管径不得小于DN50。厨房设备的排水管宜单独设置。

2.3 给水管道、排水管道及其附件，应根据水质和使用要求选用。

3 设计依据

4 采用材料

4.1 管材应符合相关规范及行业标准的要求，如 GB50268-2C08 等。

4.2 给水管道：一般采用PP-R管或不锈钢管。排水立管可采用PVC-U或铸铁管。

4.3 给水管的公称直径 $d_n$，应根据流量及流速确定，一般要求：

• 金属管材：流速宜控制在1.0~2.5m/s；
• PVC-U管：流速宜控制在1.0~2.0m/s。

4.4 排水管材质：一般采用PVC-U或铸铁。立管采用UPVC或柔性接口排水铸铁管，横支管可采用PVC-U或PP-R。

4.5 卫生洁具材质：宜选用陶瓷、不锈钢等耐腐蚀材料。

4.6 阀门及附件：一般采用铜芯或不锈钢材质的截止阀、止回阀等。水嘴应采用感应式或脚踏式，并符合节水要求。

4.7 防水工程：卫生间地面应做防水处理，墙面防水高度不应小于1.8m，淋浴区墙面防水应满涂至顶棚。

4.8 管道支架：一般采用角钢、槽钢或成品支吊架。金属支架应进行防腐处理。塑料管支架间距应符合规范要求。

5 安装设计

5.1 给水系统采用下行上给式，卫生器具均采用分体坐便器或连体坐便器。

5.2 排水立管底部设清扫口，检查口间距不宜大于10m。横支管坡度不应小于0.003。
