LG05 预应力钢筋、钢筋混凝土檩条

山东省标准设计 预应力钢筋混凝土条图集
统一编号：DBJT14-2-83
分类号：LG05
批准部门：山东省建设委员会
批准文号：[1966]33号
主编单位：太安市建筑设计院
发行日期：1990.12

一、目录

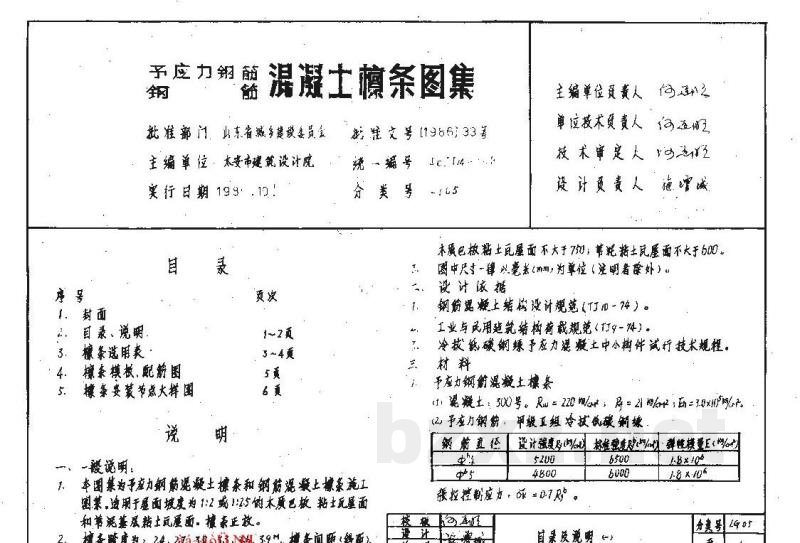

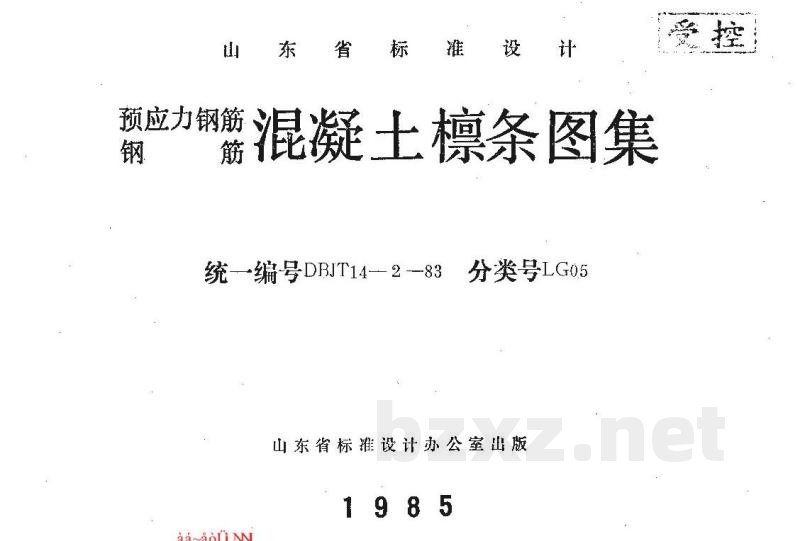

1. 封面

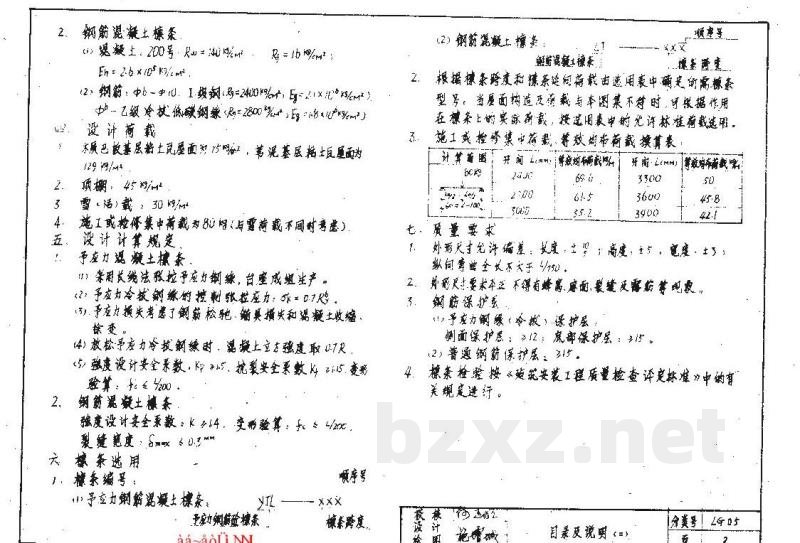

2. 目录及说明

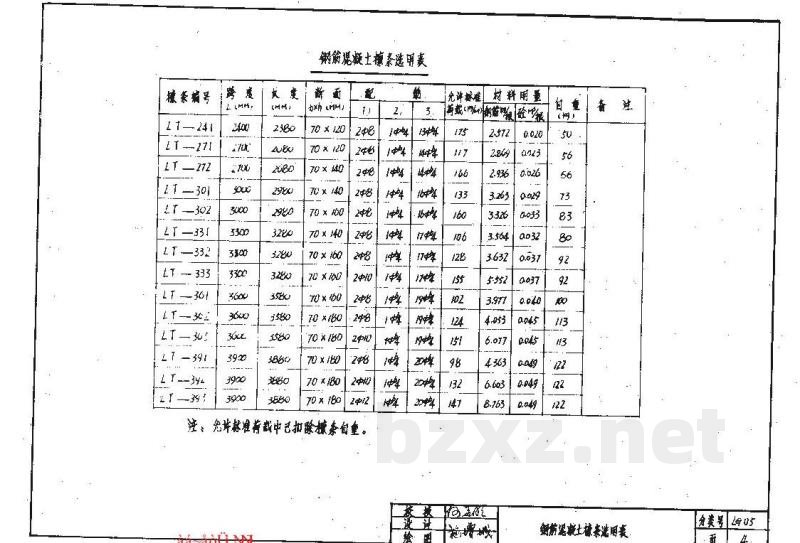

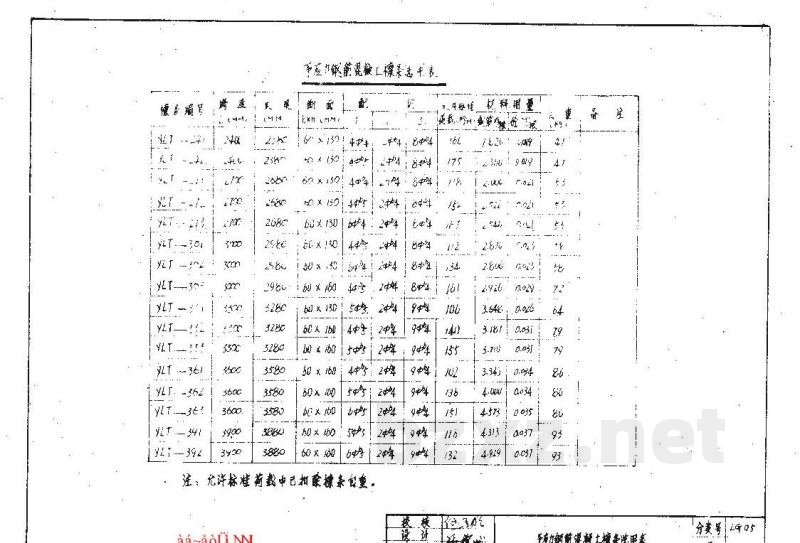

3. 预应力钢筋混凝土条选用表
4. 钢筋混凝土条模板及配筋图
5. 模板安装节点大样图

二、说明
1. 设计依据
- 钢筋混凝土结构设计规程
- 工业与民用建筑结构设计规范

2. 适用范围
本图集为预应力钢筋混凝土条和钢筋混凝土构件施工图集，适用于屋面坡度为1:2或1:25的木质或粘土瓦屋面，以及砖石砌体屋面。

3. 设计参数
(1) 预应力钢筋（冷拔碳素钢）：
- 直径：12mm, 17mm, 22mm 等
- 设计强度：5200, 4800 (N/mm²)
- 弹性模量：1.9x10^5 N/mm²
(2) 混凝土：
- 强度等级：300号、200号
- 弹性模量：1.8x10^4 N/mm²
(3) 设计荷载：
- 屋面活荷载：30kN/m²（视具体情况而定）
- 砖石砌体屋面：12kN/m²

4. 施工要求
(1) 预应力张拉：采用长法张拉预应力钢筋，张拉应力应符合设计规定，并考虑钢筋松弛、混凝土收缩及徐变的影响。
(2) 混凝土强度：放松预应力时，混凝土立方体抗压强度应达到设计要求的安全系数。
(3) 质量要求：
- 外形尺寸偏差应符合相关标准规定。
- 表面平整，不得有蜂窝、麻面、裂缝等缺陷。
- 混凝土保护层：预应力钢筋保护层厚度应满足设计要求（如30mm或25mm），普通钢筋保护层应≥5mm。

三、条件选用说明
根据条件类型和预定载荷由选用表确定条件型号。若屋面构造及意义与本图集不符时，可根据作用在条上的实际因素，按选用表中的规范进行选配。

四、主要内容表（部分摘要）
- 预应力钢筋混凝土条选用表：涵盖了截面尺寸（如70x120, 70x180等）、跨度、材料用量等各项参数。
- 模板及配筋详情：包含M-1, M-2等不同规格的模板及配筋形式。
