L92G314 钢筋混凝土檩条

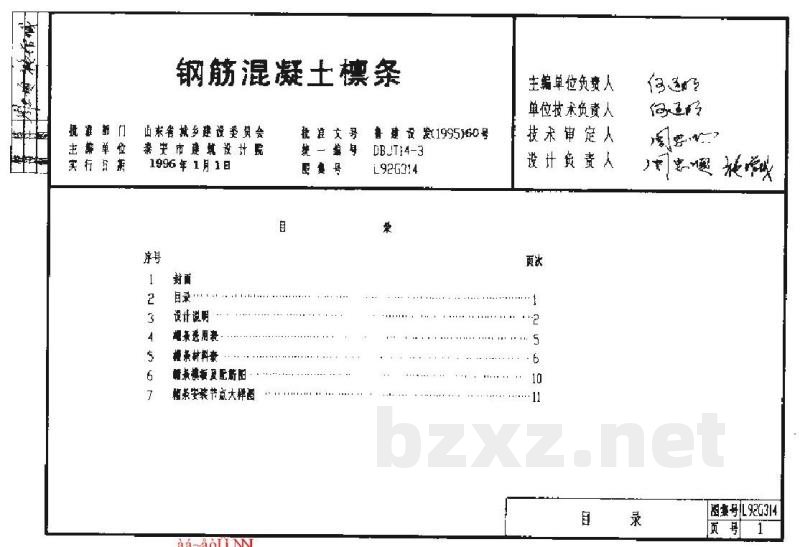

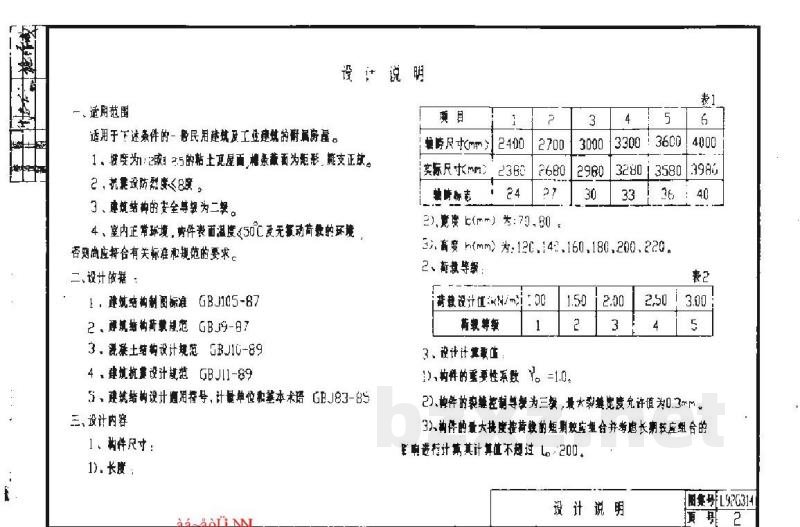

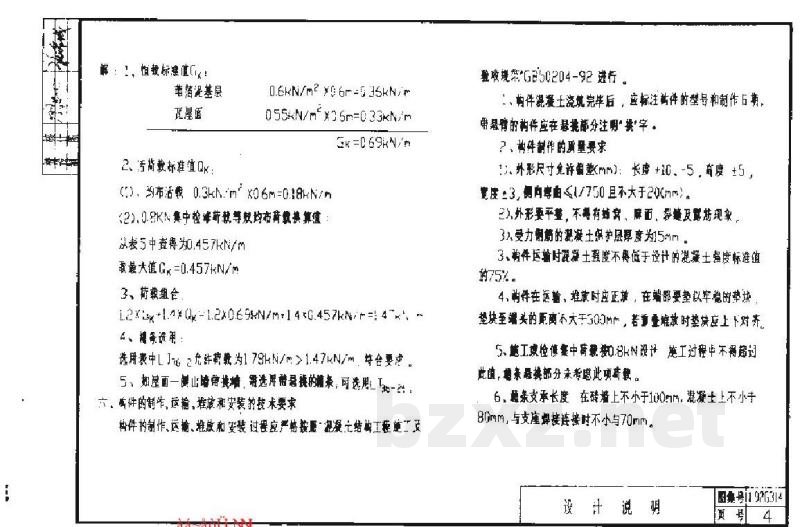

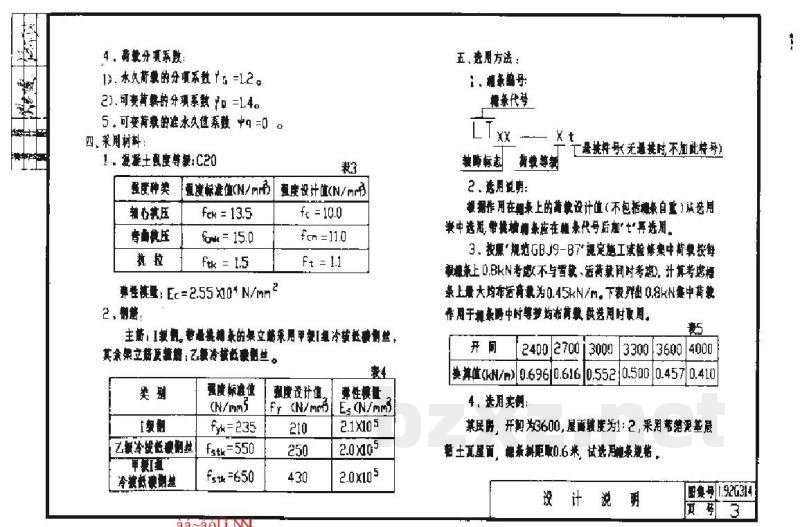

DBTTI4-3 图集号：L92G314 批准单位：山东省城乡建设委员会 设计单位：泰安市建筑设计院 批准日期：1996年1月1日 目录 一、设计说明 二、设计依据 三、设计内容 四、采用材料 五、选用方法 六、构件的制作、运输、堆放和安装的技术要求 一、设计说明 1. 适用范围：适用于下述构件的民用建筑及类似结构的房屋设计。 2. 设计参数： (1) 坡度：1:2 或 1:2.5 的黏土瓦屋面，构件平面为矩形，截面为正截面。 (2) 抗震设防烈度：<8度。 (3) 建筑结构安全等级：二级。 (4) 室内环境：室内正常环境下，构件表面温度在50℃以下无明显变形，否则尚应符合有关标准和规范的要求。 二、设计依据 1. 建筑制图标准：GBJ105-87 2. 建筑结构荷载规范：GBJ50-87 3. 建筑结构设计规范：GBJ11-89 4. 建筑抗震设计规范：GBJ11-89 5. 建筑结构设计统一标准、计量单位和符号：GBJ83-85 三、设计内容 1. 构件尺寸： (1) 长度 L (mm)：2400, 2388, 2400, 2680, 2700, 2680, 3000, 2980, 3300, 3280, 3580, 3600 等。 (2) 宽度 b (mm)：70, 80, 3000, 2980, 3300, 3580 等。 (3) 高度 h (mm)：120, 140, 160, 180, 200, 220。 2. 承重设计值 N (kN/m) 及荷载系数 3. 设计计算值： (1) 构件的抗弯承载能力 Y = 1.0, 2.00, 2.50, 3.00。 (2) 构件的抗裂性能：最大裂缝宽度允许值为0.3mm。 (3) 构件的受力计算：按长期效应和瞬时效应组合进行计算，其计算值不应超过设计值。 4. 分项系数： (1) 永久荷载的分项系数 $\gamma_G = 1.2$。 (2) 可变荷载的分项系数 $\gamma_Q = 1.4$。 (3) 可变荷载的准永久值系数 $\psi_2 = 0$。 四、采用材料 1. 混凝土强度等级：C20 (1) 抗压强度标准值 $f_c = 13.5$ MPa, 设计值 $f_c = 10.0$ MPa。 (2) 抗拉强度标准值 $f_{tk} = 1.5$ MPa, 设计值 $f_{tk} = 1.1$ MPa。 (3) 弹性模量 $E_c = 2.55 \times 10^3$ MPa。 2. 钢筋强度等级： (1) 三级钢：$f_{yk} = 235$ MPa, $f_{ys} = 550$ MPa, $f_{yu} = 650$ MPa，弹性模量 $E_s = 2.1 \times 10^5$ MPa。 (2) 二级钢：$f_{yk} = 210$ MPa, $f_{ys} = 410$ MPa, $f_{yu} = 530$ MPa，弹性模量 $E_s = 2.0 \times 10^5$ MPa。 五、选用方法 1. 构件编号：构件代号 + 编号。 2. 选用说明： (1) 构件的抗弯设计值（不包括构件自重）应在选用表中查得。 (2) 若构件带有悬臂，应在构件代号后加“\”符号。 3. 荷载计算说明： (1) 按照 GBJ9-87 规定，施工阶段集中荷载按每米 0.8kN 计算。 (2) 活荷载按每米 0.45kN 计算。 (3) 集中荷载作用于构件中时，换算为均布荷载。 六、构件的制作、运输、堆放和安装的技术要求 1. 施工应严格按照 GB50204-92《建筑装饰装修工程施工质量验收规范》进行。 2. 构件浇筑完毕后，应标注型号和制作日期。 3. 带悬臂的构件应在悬臂部分注明“\”字。 4. 外形尺寸允许偏差 (mm)：长度 $\pm 10$，高度 $\pm 5$，宽度 $\pm 3$；侧向偏差 $1/750$ 且不大于 20mm。 5. 外形要求平整，无麻面、蜂窝及裂缝现象。 6. 运输时混凝土强度不得低于设计标准值。 7. 运输、堆放时应采取端部垫块，垫块间距不大于 30-50cm。 8. 构件在砖堆上的支承长度不小于 100mm，在混凝土上的支承长度不小于 80mm，焊接连接长度不小于 70mm。
