L95G315 钢筋混凝土平板（冷轧带肋钢筋）

钢筋混凝土平板（冷轧带肋钢筋）图集
图集号：DB-L95G315
批准部门：山东省建设委员会
主编单位：青岛市建筑设计研究院
实行日期：1996年12月1日
批准文号：鲁建设发（1996）335号

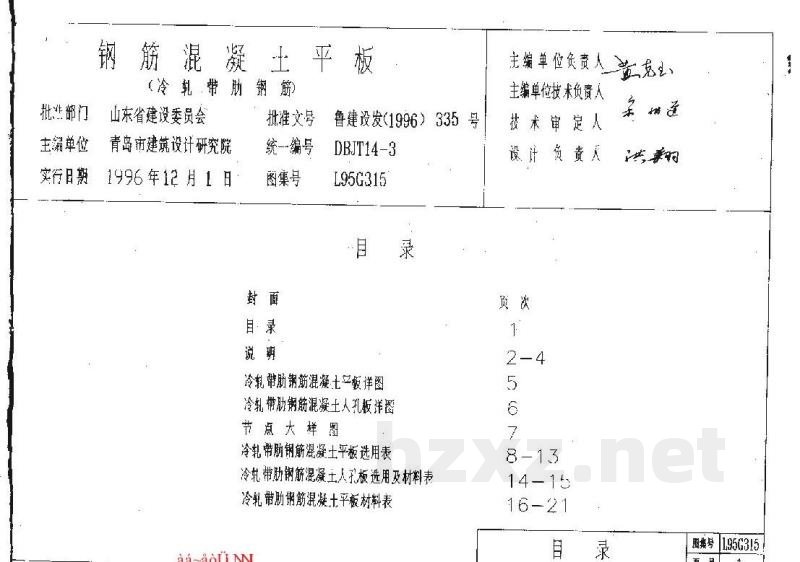

目录：
1. 冷轧带肋钢筋混凝土平板详图
2. 冷轧带肋钢筋混凝土人孔板详图
3. 节点大样图
4. 冷轧带肋钢筋混凝土平板选用表
5. 冷轧带肋钢筋混凝土人孔板选用及材料表
6. 冷轧带肋钢筋混凝土平板材料表

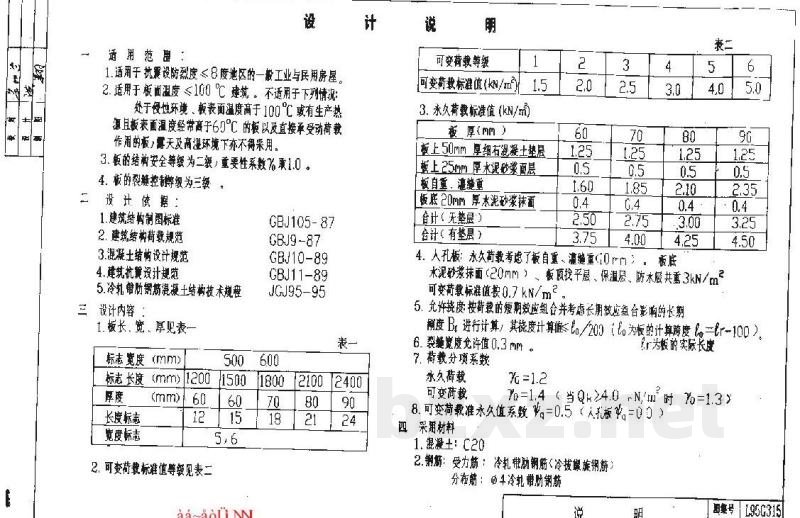

一、适用范围：
1. 适用于抗震设防烈度8度地区的一般工业与民用房屋。
2. 适用于板面温度≤100℃的建筑。不适用于下列情况：处于侵蚀环境、板表面温度高于100℃或有生产热源且板表面温度经带高于60℃的板，以及直接受动荷载作用的板，需注意高湿环境下亦不得采用。
3. 板的结构安全等级为二级，重要性系数γT取1.0。
4. 板的裂缝控制等级为三级。

二、设计依据：
1. 建筑结构制图标准
2. 建筑结构荷载规范
3. 混凝土结构设计规范
4. 建筑抗震设计规范
5. 冷轧肋钢筋混凝土结构技术规程

三、设计内容：
1. 板长、宽、厚见表一。

表一：板尺寸及荷载规格
| 长度标志 | 宽度标志 (mm) | 长度 (mm) | 宽度 (mm) | 板厚 (mm) | 可变荷载等级 | 可变荷载标准值 (kN/m²) |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- |
| 12 | 1200 | 60 | 15 | 6.0 | 1 | 1.5 |
| 15 | 1500 | 60 | 18 | 2.5 | 2 | 2.0 |
| 18 | 2100 | 70 | 21 | 3.0 | 3 | 2.5 |
| 21 | 2400 | 80 | 24 | 4.0 | 4 | 3.0 |
| 24 | 2700 | 90 | 27 | 5.0 | 5 | 3.5 |

说明：
1. 永久荷载标准值包含：板自重、板上50mm厚细石混凝土垫层、板上25mm厚水泥砂浆面层、板底20mm厚水泥砂浆抹面。合计（无垫层）及合计（有垫层）数值详见设计计算。
2. 可变荷载等级见表二。
3. 允许挠度按荷载的短期效应组合并考虑长期效应组合影响的长期挠度 Br 进行计算，其挠度计算值≤l/200（l为板的计算跨度）。
4. 裂缝宽度允许值0.3mm。
5. 荷载分项系数：恒载系数γF=1.2，可变荷载系数γQ=1.4（当Qk>4.0 kN/m²时，γQ=1.5）。
6. 可变荷载准永久值系数：γ=0.5（人孔板为0）。

四、采用材料：
1. 混凝土：C20
2. 钢筋：
- 受力主筋：冷轧带肋钢筋（冷拔螺旋钢筋）
- 分布筋：@4 冷轧带肋钢筋
- 冷轧带肋钢筋性能：抗拉强度标准值 fts = 550 N/mm²，伸长率≥6%，弹性模量 Es=1.9x10⁵ N/mm²。

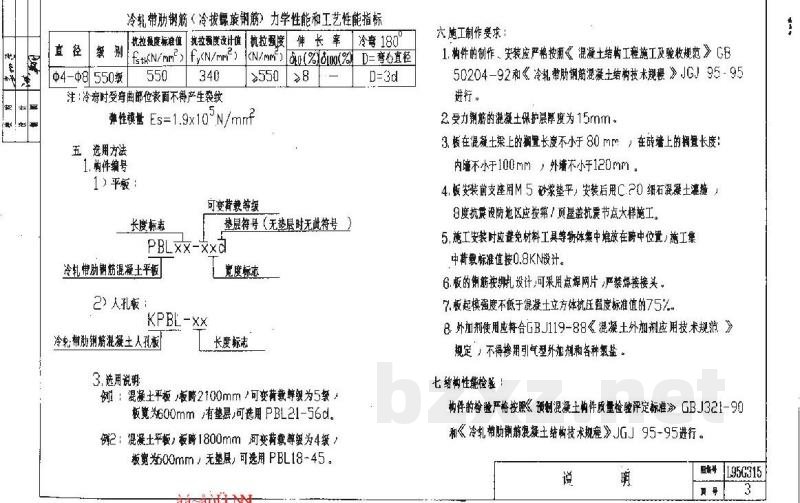

五、选用方法：
1. 构件编号：
- 平板：PBL (长度标志)(宽度标志)-(可变荷载等级)-(垫层符号)
- 人孔板：KPBL (长度标志)(宽度标志)-(可变荷载等级)-(垫层符号)
2. 示例：
- 长度2100mm，宽度600mm，可变荷载5级，有垫层：PBL21-5-6d
- 长度1800mm，宽度900mm，可变荷载4级，无垫层：PBL18-4-9

六、施工制作要求：
1. 制作与安装应严格按照《混凝土构件工程施工及验收规范》（GB50204-92）和《冷轧带肋钢筋混凝土结构技术规程》（JGJ95-95）进行。
2. 受力主筋的混凝土保护层厚度为15mm。
3. 板在混凝土梁上的搁置长度不小于80mm；在砖墙上的搁置长度：内墙不小于100mm，外墙不小于120mm。
4. 板安装前支座用砂浆垫平，安装后采用C20细石混凝土灌浆。抗震设防地区应按抗震节点大样施工。
5. 施工安装时严禁将材料工具等重物集中放在跨中位置；施工集中荷载标准值按0.8kN/m²设计。
6. 板的配筋按设计要求，可采用点焊网片，严禁焊接接头。
7. 板起模强度不低于混凝土立方体抗压强度标准值的75%。
8. 外加剂使用应符合GBJ119-88《混凝土外加剂应用技术规范》规定，不得掺用引气型外加剂和各种氯盐。

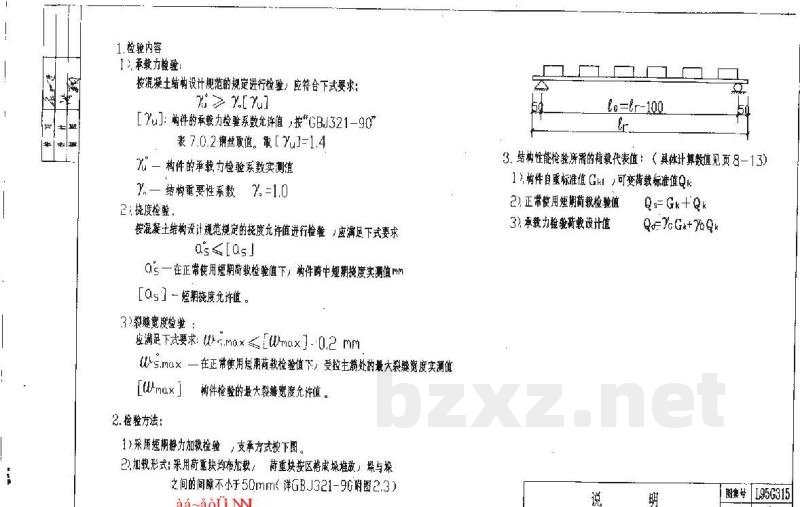

七、结构性能检验：
构件检验应按照《预制混凝土构件质量检验评定标准》（GBJ321-90）和《冷轧带肋钢筋混凝土结构技术规程》（JGJ95-95）进行。
1. 检验内容：
(1) 承载力检验：应符合承载力检验系数允许值要求。
(2) 挠度检验：应满足规定的挠度允许值要求。
(3) 裂缝宽度检验：最大裂缝宽度实测值应满足要求。
2. 检验方法：采用矩形静力加载方式，加载形式采用荷重块均布加载。
