98ZJ901 室外装修及配件

图集号：98ZJ901
图集名称：室外装修及配件
批准单位：湖北省建设厅、河南省建设厅、湖南省建委、广东省建委、广西壮族自治区建设厅、海南省建设厅
主编单位：华南理工大学建筑设计研究院
实行日期：1998.8.1

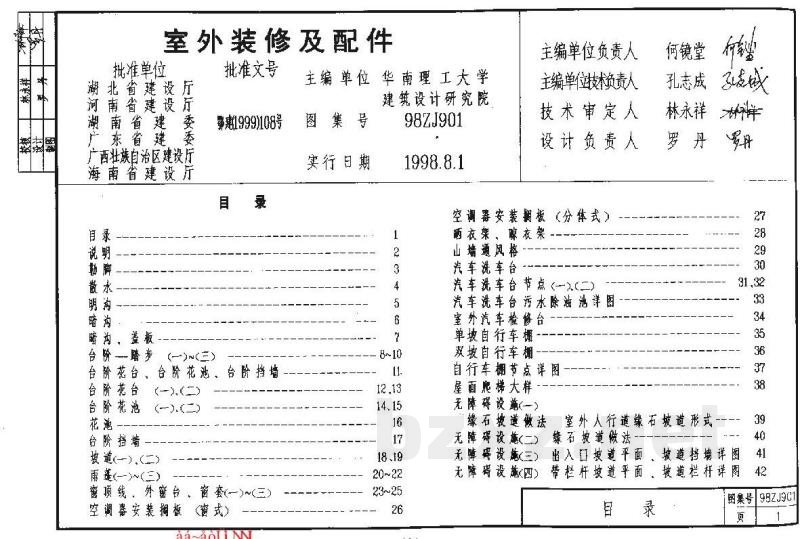

图集包含内容：
(一) 勒脚、散水、明沟、暗沟、盖板
(二) 台阶花台、台阶花池、台阶挡墙
(三) 坡道（含无障碍设施：无障碍设施(一)至(四)）
(四) 窗顶线、外墙饰面、窗套
(五) 空调机安装搁板（窗式、分体式）
(六) 晒衣架、晾衣架
(七) 汽车洗车台（含节点、污水除油池详图）
(八) 室外汽车检修台
(九) 自行车棚（单坡、双坡）及自行车棚节点详图
(十) 屋面爬梯大样

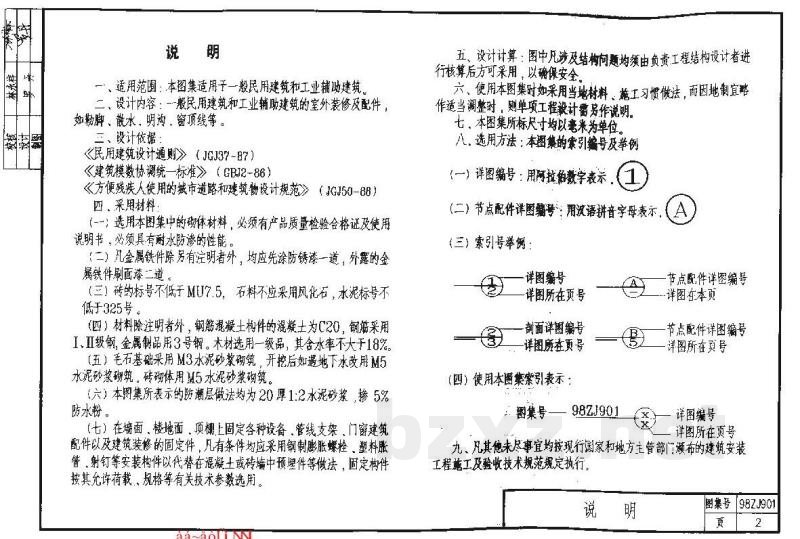

【说明】
一、适用范围：本图集适用于一般民用建筑和工业辅助建筑。
二、设计内容：一般民用建筑和工业辅助建筑的室外装修及配件，如勒脚、散水、明沟、窗顶线等。
三、设计依据：
1.《民用建筑设计通则》（JGJ37-87）
2.《建筑模数协调统一标准》（GBJ2-86）
3.《方便残疾人使用的城市道路和建筑物设计规范》（JGJ50-88）
四、采用材料：
1. 选用本图集中的砌体材料，必须有产品质量检验合格证及使用说明书，并具有耐水防渗性能。
2. 金属铁件除另有注明外，应先涂防锈漆一道，外露部分刷面漆二道。
3. 砖的标号不低于MU7.5，石料不应采用风化石，水泥标号不低于325号。
4. 钢筋混凝土构件的混凝土为C20，钢筋采用I、II级钢，金属制品用3号钢。木材选用一级品，含水率不大于18%。
5. 毛石基础采用M3水泥砂浆砌筑，遇地下水改用M5水泥砂浆。砖体用M5水泥砂浆砌筑。
6. 防潮层做法均为20厚1:2水泥砂浆，掺5%防水粉。
7. 固定设备、管线支架、门窗配件时，宜采用钢制膨胀螺栓、塑料胀管、射钉等安装构件代替预埋件。
五、设计计算：涉及结构问题须由负责工程结构设计者进行核算。
六、使用说明：
1. 本图集所标尺寸均以毫米为单位。
2. 详图编号用阿拉伯数字表示，节点配件详图号用罗马字母表示。
3. 凡其他未尽事宜，按现行国家和地方建筑安装工程施工及验收技术规范执行。

【典型构造说明】

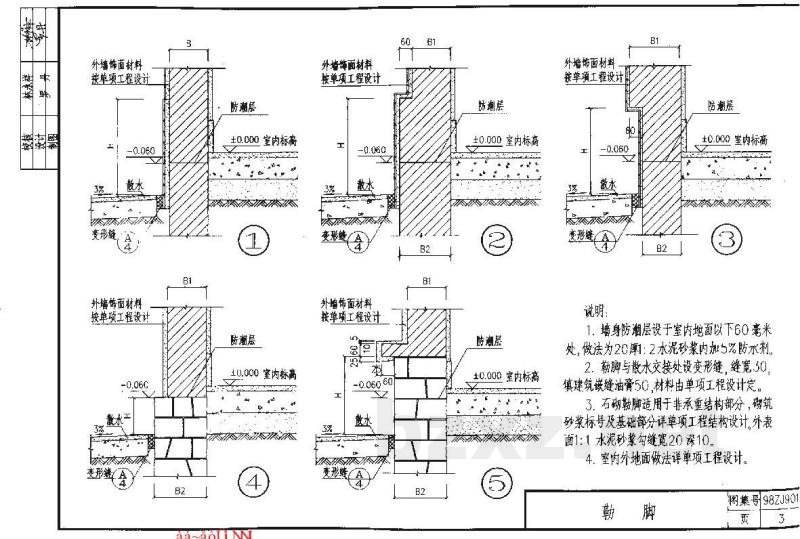

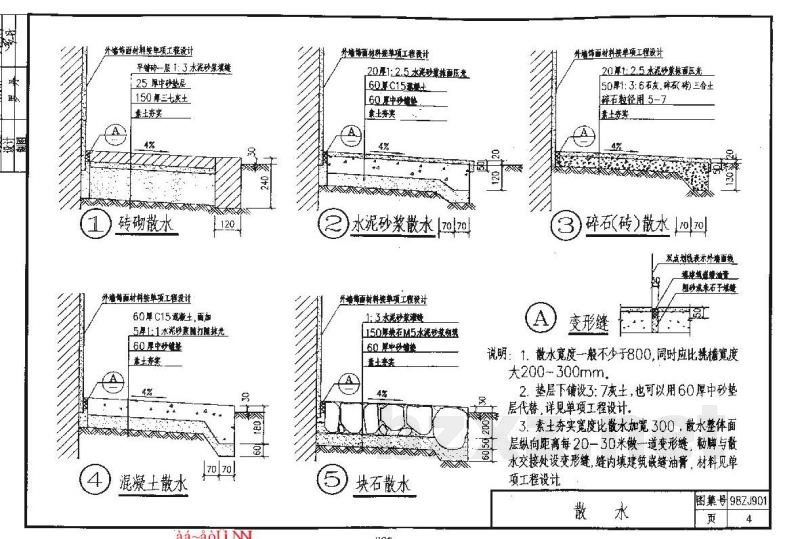

1. 勒脚与散水：
- 墙身防潮层设于室内地面以下60mm处，做法为20厚1:2水泥砂浆。
- 勒脚与散水交接处设变形缝，缝宽30mm，填建筑嵌缝油膏。
- 散水宽度一般不少于800mm，并比挑檐宽度大200-300mm。
- 散水整体面每20-30米应设置一道纵向变形缝。

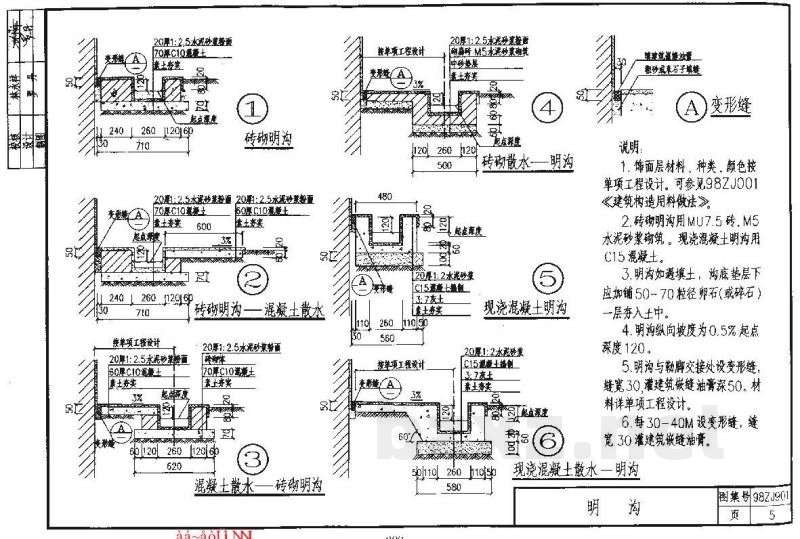

2. 明沟与暗沟：
- 砖砌明沟用MU7.5砖，M5水泥砂浆砌筑；现浇混凝土明沟用C15混凝土。
- 明沟纵向坡度为0.5%，深度120mm。
- 明沟如遇填土，沟底垫层下应加铺50-70mm粒径卵石（或碎石）一层夯入土中。
- 明沟与勒脚交接处设变形缝（宽30mm，深50mm，填嵌缝油膏）。
- 每30-40m设一道变形缝。
