98ZJ621 围墙、围墙大门（中南标图集）

中南地区通用建筑标准设计：围墙、围墙大门

图集号：98ZJ621
批准单位：湖北省建设厅、湖南省建设委员会、广东省建设委员会、广西壮族自治区建设厅、海南省建设厅
批准文号：鄂建[1999]108号
主编单位：武汉市建筑设计院
实行日期：1999年8月1日

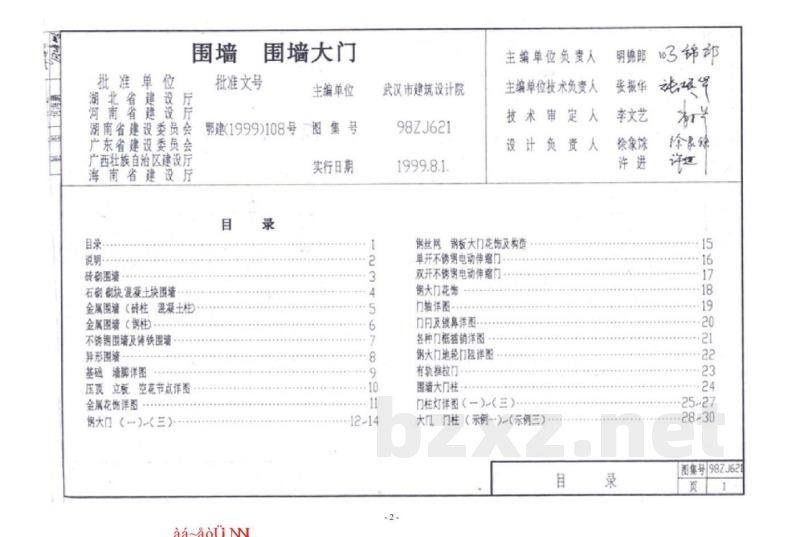

目录：
一、说明

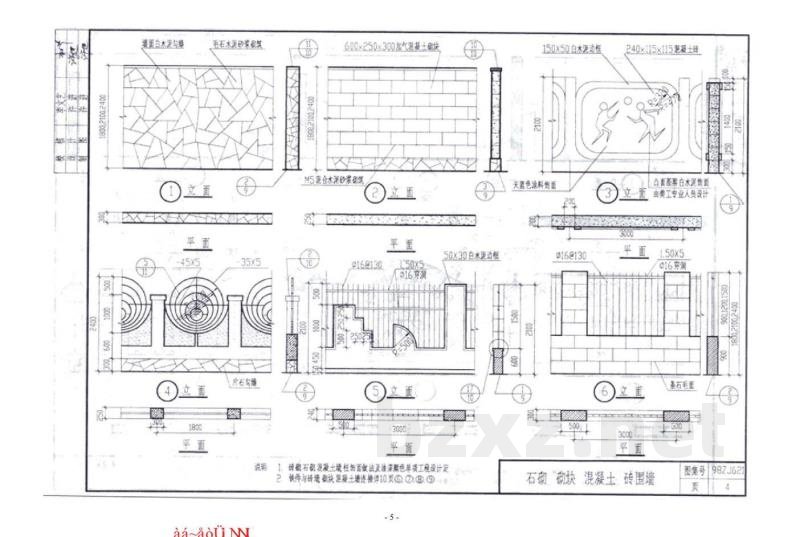

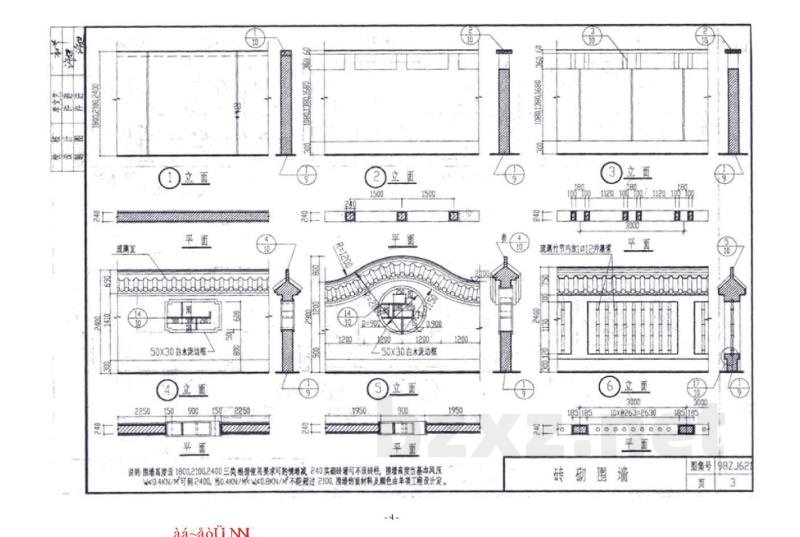

二、砖圈墙
三、石砌墙
四、混凝土块围墙
五、金属围墙（砖柱/混凝土柱）
六、金属护栏（钢柱）
七、不锈钢围栏及等铁围栏
八、异形砖墙
九、基础墙脚详图
十、压顶立板
十一、空花节点详图
十二、金属花饰详图
十三、围墙大门
十四、不锈钢电动伸缩门（单开/双开）
十五、钢大门花饰及构件

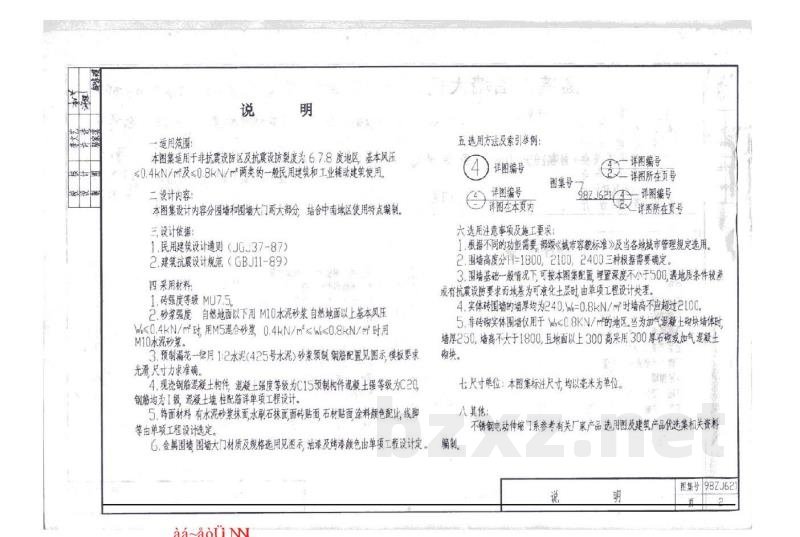

一、说明
1. 适用范围：本图集适用于非抗震设防区及抗震设防烈度为6、7、8度地区，基本风压 < 0.4kN/m 及 ≤ 0.8kN/m 两类的一般民用建筑和工业辅助建筑使用。
2. 设计内容：本图集设计内容分为围墙和围墙大门两大部分，结合中南地区使用特点编制。
3. 设计依据：
(1) 民用建筑设计通则（JGJ37-87）
(2) 建筑抗震设计规范（GBJ11-89）
4. 采用材料：
(1) 砖强度等级：MU7.5。
(2) 砂浆强度：自然地面以下用M10水泥砂浆；自然地面以上，基本风压 W≤0.4kN/m² 时用M5混合砂浆；W≤0.8kN/m² 时用M10水泥砂浆。
(3) 预制漏花：一律用1:2水泥（425号水泥）砂浆预制，钢筋配置见图示，模板要求光滑，尺寸力求准确。
(4) 现浇钢筋混凝土构件：混凝土强度等级为C15；预制构件混凝土强度等级为C20；钢筋均为工级混凝土墙柱配筋详见单项工程设计。
(5) 饰面材料：有水泥砂浆抹面、水磨石抹面、面砖贴面、石材贴面、涂料等，颜色配比、线脚等由单项工程设计选定。

二、选用方法及索引举例
（详见图集具体详图编号及页码）

三、选用注意事项及施工要求：
1. 根据不同的功能需要，应符合《城市容貌标准》及当地城市管理规定。
2. 围墙高度分1800mm、2100mm、2400mm三种，根据需要确定。
3. 围墙基础一般情况下可按本图集配置埋置，深度不小于500mm。遇地质条件较差或有抗震设防要求且地基为可液化土层时，由单项工程设计处理。
4. 实体砖围墙的墙厚均为240mm。W=0.8kN/m²时，增高不应超过2100mm；非砖砌实体围墙仅用于W≤0.8kN/m²的地区。
5. 当为加气混凝土砌块墙体时，墙厚250mm，墙高不大于1800mm，且地面以上300mm高采用300mm厚石砌或加气混凝土砌块。

四、尺寸单位：本图集标注尺寸均以毫米(mm)为单位。

五、其他：
1. 不锈钢电动伸缩门系参考有关厂家产品选用图及建筑产品优选集相关资料。
2. 金属围墙材质及规格选用见图示，油漆及烤漆颜色由单项工程设计定。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
