L15J108 外墙外保温构造详图（四）钢丝网架板保温系统

山东省建筑标准设计图集：外墙外保温构造详图（四）（钢丝网架板保温系统）
图集号：L15J108
批准部门：山东省住房和城乡建设厅
组编单位：山东省标准设计办公室
主编单位：山东省建筑设计研究院
实行日期：2015年11月1日

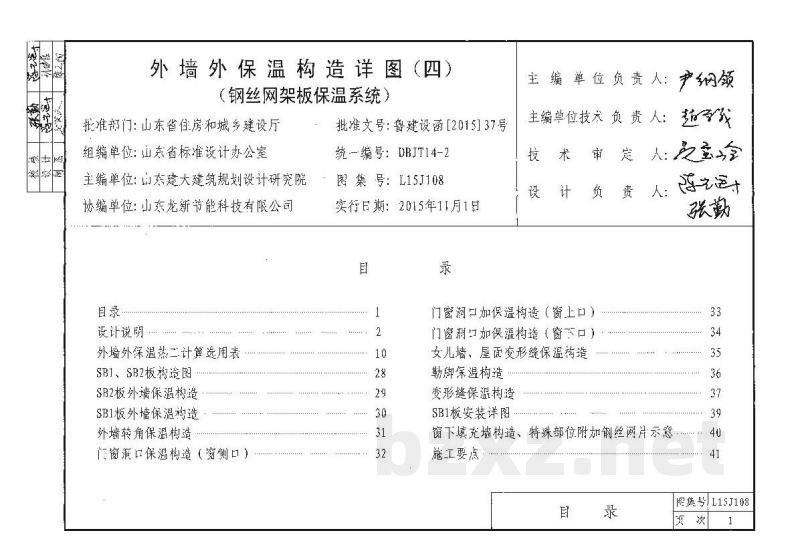

【目录】
1. 设计说明
2. 外墙外保温热工计算选用表
3. SB1板构造图
4. SB2板构造图
5. SB2板外墙保温构造
6. SB1板外墙保温构造
7. 外墙转角保温构造
8. 心窗及窗侧保温构造
9. 门窗上口加保温构造
10. 门窗下口加保温构造
11. 女儿墙、屋面变形缝保温构造
12. 勒脚保温构造
13. 变形缝保温构造
14. SB1板安装详图
15. 窗下填充墙构造
16. 特殊部位附加钢丝网片示意
17. 施工要点

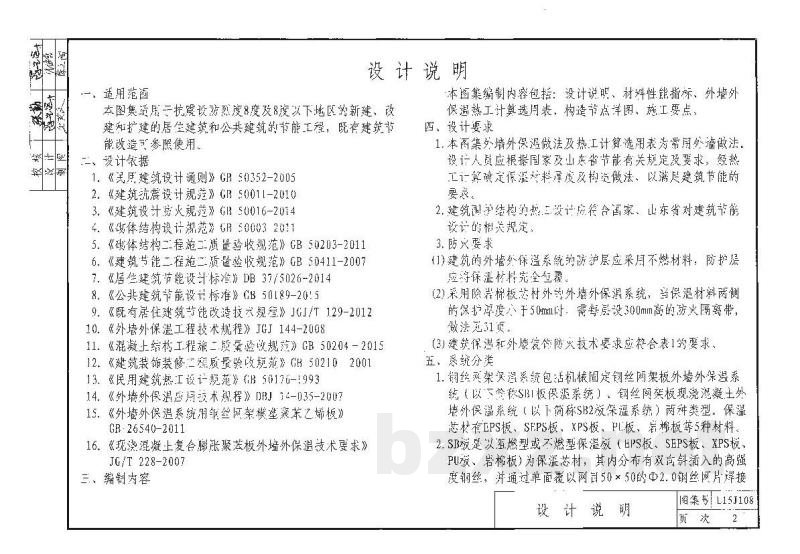

一、设计说明

（一）适用范围
本图集编制内容包括设计说明、材料性能指标、构造节点详图、施工要点等。适用于抗震设防烈度8度及8度以下地区新建、改扩建的居住建筑和公共建筑的节能工程，既有建筑节能改造参照使用。

（二）设计依据
1. 《通用建筑设计通则》GB50102-2005
2. 《建筑抗震设计规范》GB50011-2010
3. 《建筑设计防火规范》GB50016-2014
4. 《建筑结构设计规范》GB50009-2011
5. 《建筑结构工程施工质量验收规范》GB50203-2011
6. 《建筑节能工程施工质量验收规范》GB50411-2007
7. 《居住建筑节能设计标准》DB37/5026-2014
8. 《公共建筑节能设计标准》GB50189-2015
9. 《既有居住建筑节能改造技术导则》JGJ/T 129-2012
10. 《外墙外保温工程技术规程》JGJ 144-2008
11. 《混凝土结构工程施工质量验收规范》GB50204-2015
12. 《建筑装饰装修工程施工质量验收规范》GB50210-2001
13. 《民用建筑热工设计规范》GB50176-1993
14. 《外墙外保温工程施工技术规程》DBJ12-035-2001
15. 《外墙外保温系统用钢丝网架模壁板》GB/T 26540-2011
16. 《现浇混凝土泡沫塑料板外墙外保温技术要求》JG/T 228-2007

（三）编制内容
1. 保温热工计算选用表、构造节点详图、施工要点及设计要求。
2. 设计说明：本图集外墙外保温做法及热工计算选用表为常用做法。设计人员应根据国家及山东省节能有关规定，经热工计算确定保温材料厚度及构造做法。
3. 建筑结构应符合国家及山东省对建筑节能设计的相关规定。
4. 防火要求：
(1) 建筑外墙处保温系统的防护层应采用不燃材料，并应将保温材料完全覆盖。
(2) 采用非岩棉芯材的保温系统，保温材料两侧的保护层厚度不应小于50mm；需每10m设置300mm高的防火隔离带。
(3) 防火技术要求应符合相关标准规定。

二、分类
1. SB1板保温系统：机械固定钢丝网架板外墙外保温系统。
2. SB2板保温系统：钢丝网骨架现浇混凝土墙外保温系统。
保温芯材包括：EPS板、SEPS板、XPS板、PUR板、岩棉板等5种材料。

三、设计说明（构造细节）
1. SB1板：是以矩型或不燃型保温材料为芯材，内部分布有双向斜插的高强度钢丝，并通过单面覆以50×50×2.0mm钢丝网片焊接而成。其内斜插钢丝不穿透保温层，主要用于既有墙体、多孔墙、加气混凝土墙、混凝土空心砌块墙、非粘结烧结空心砖墙等。
2. SB2板：穿透保温板的钢丝网架板，仅用于现浇钢筋混凝土梁、柱、墙。

四、材料性能和要求
1. SB1/SB2板外观质量及允许偏差见表2、表3。
2. SB板芯材性能指标（EPS、SEPS、XPS、PUR、岩棉板）参考表4、表5。
3. SB1板外观质量要求：表面清洁，无明显油污；焊点区域不允许有丝锈点；焊点长度应符合规范；插丝排头≤5mm等。

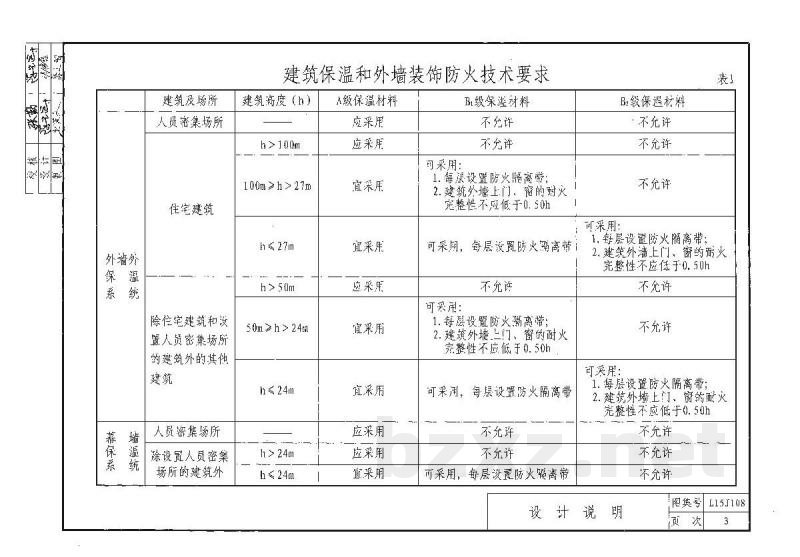

【表1：建筑高度与防火技术要求摘要】
（略，主要涉及建筑高度h、建筑类型与保温材料等级及防火完整性的匹配要求）

【表4：芯材性能指标示例】
- EPS板：密度≥20kg/m³，导热系数≤0.039 W/(m·K)，吸水率≤3%
- SEPS板：密度≥22kg/m³，导热系数≤0.033 W/(m·K)，吸水率≤3%
- XPS板：密度25~35kg/m³，导热系数≤0.030 W/(m·K)，吸水率≤3%
- PUR板：密度>35kg/m³，导热系数≤0.024 W/(m·K)，吸水率≤3%
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
