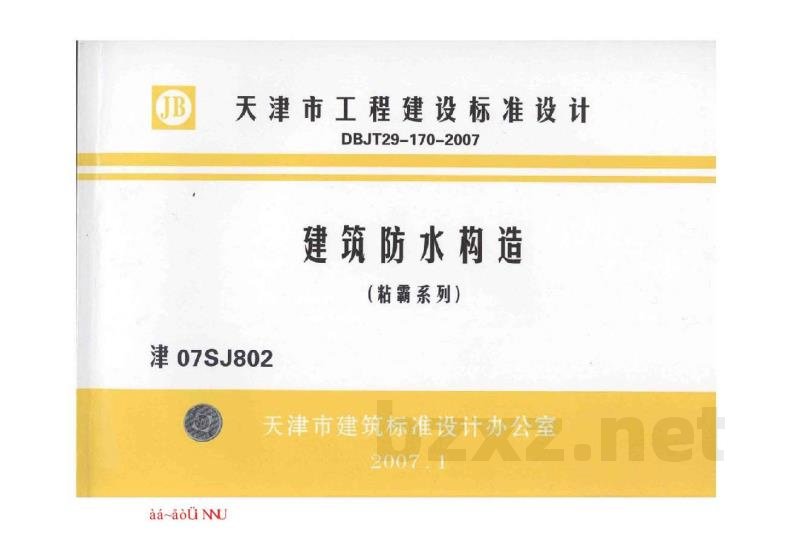

津07SJ802 建筑防水构造（粘霸系列）

天津市工程建设标准设计 DBJT29-170-2007 建筑防水构造（粘霸系列）
津07SJ802 天津市建筑标准设计办公室 2007.1

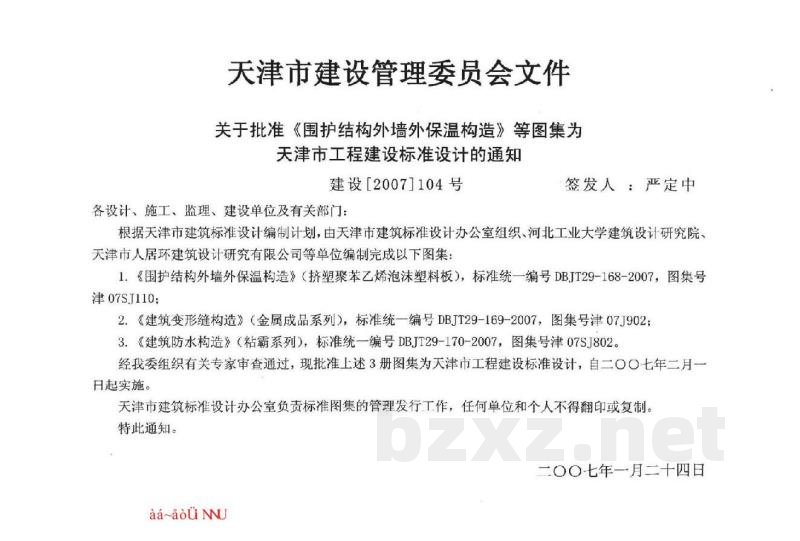

天津市建设管理委员会文件
关于批准《围护结构外墙外保温构造》等图集为天津市工程建设标准设计的通知
建设[2007]104号

各设计、施工、监理、建设单位及有关部门：

签发人：严定中

根据天津市建筑标准设计编制计划，由天津市建筑标准设计办公室组织、河北工业大学建筑设计研究院、天津市人居环境建筑设计研究有限公司等单位编制完成以下图集：
1.《围护结构外墙外保温构造》（挤塑聚苯乙烯泡沫塑料板），标准统一编号DBJT29-168-2007，图集号津07SJ110；
2.《建筑变形缝构造》（金属成品系列），标准统一编号DBJT29-169-2007，图集号津07J902；
3.《建筑防水构造》（粘霸系列），标准统一编号DBJT29-170-2007，图集号津07SJ802。

经我委组织有关专家审查通过，现批准上述3册图集为天津市工程建设标准设计，自二〇〇七年二月一日起实施。

天津市建筑标准设计办公室负责标准图集的管理发行工作，任何单位和个人不得翻印或复制。
特此通知。

二〇〇七年一月二十四日

---

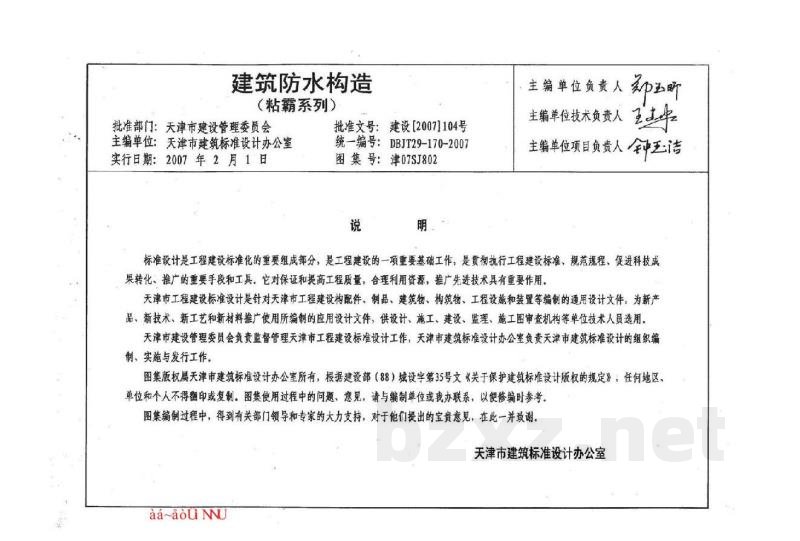

建筑防水构造（粘霸系列）
批准部门：天津市建设管理委员会
主编单位：天津市建筑标准设计办公室
实行日期：2007年2月1日
批准文号：建设[2007]104号
统一编号：DBJT29-170-2007
图集号：津07SJ802

【说 明】

标准设计是工程建设标准化的重要组成部分，是工程建设的一项重要基础工作，是贯彻执行工程建设标准、规范规程、促进科技成果转化、推广的重要手段和工具。它对保证和提高工程质量，合理利用资源，推广先进技术具有重要作用。

天津市工程建设标准设计是针对天津市工程建设构配件、制品、建筑物、构筑物、工程设施和装置等编制的通用设计文件，为新产品、新技术、新工艺和新材料推广使用所编制的应用设计文件，供设计、施工、建设、监理、施工图审查机构等单位技术人员选用。

天津市建设管理委员会负责监督管理天津市工程建设标准设计工作，天津市建筑标准设计办公室负责天津市建筑标准设计的组织编制、实施与发行工作。图集版权属天津市建筑标准设计办公室所有，根据建设部(88)城设字第35号文《关于保护建筑标准设计版权的规定》，任何地区、单位和个人不得翻印或复制。

编制单位：河北工业大学建筑设计研究院
协编单位：广东科顺化工实业有限公司

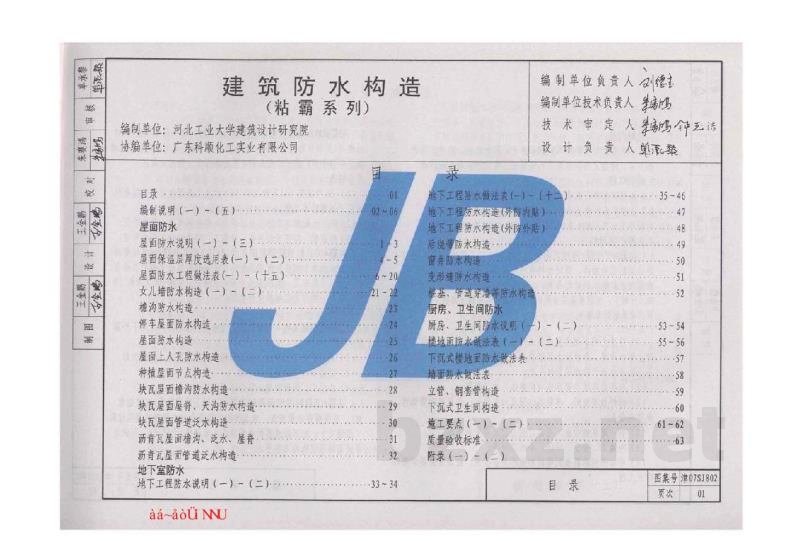

【目录】
一、编制说明
二、屋面防水
1. 屋面防水说明
2. 屋面保温层厚度选用表
3. 屋面防水工程做法表
4. 女儿墙防水构造
5. 檐沟防水构造
6. 停车屋面防水构造
7. 屋面上人孔防水构造
8. 种植屋面节点构造
9. 块瓦屋面檐沟防水构造
10. 块瓦屋面屋脊、天沟防水构造
11. 块瓦屋面管道泛水构造
12. 沥青瓦屋面檐沟、泛水、屋脊
13. 沥青瓦屋面管道泛水构造
二、地下室防水
1. 地下工程防水说明
2. 地下工程防水做法表
3. 地下工程防水构造（外防内贴）
4. 地下工程防水构造（外防外贴）
5. 后浇带防水构造
6. 窗井防水构造
7. 变形缝防水构造
8. 管道穿墙等防水构造
三、厨房、卫生间防水
1. 厨房、卫生间防水说明
2. 厨房、卫生间防水做法表
3. 下沉式楼地面防水做法表
4. 墙面防水做法表
5. 立管、钢套管构造
6. 卫生间构造
四、施工要点
1. 施工要点
2. 质量验收标准
五、附录

【编制内容】

1. 编制说明
本图集编制了粘霸系列防水卷材、防水涂料，适用于屋面、地下室、隧道及有防水要求的楼地面工程的防水做法及构造。

2. 编制依据
2.1 依据国家现行有关设计施工规范。
2.2 依据广东科顺企业产品专利技术。

3. 主要产品及特性
3.1 粘霸APF湿铺/预铺式自粘防水卷材
是以聚酯毡为胎体，覆以含特殊活性助剂的橡胶沥青自粘层，可在干燥基层施工的自粘卷材。对干燥基层可涂刷基层处理剂直接铺贴（干铺），对潮湿基层可用配套聚合物砂浆粘结（湿铺），也可采用预铺反粘做法施工。
产品特性：
(1) 可在无明水潮湿基层施工，防水系统与结构形成一体，有效防止窜水渗漏；即使防水层破损，也可将渗漏锁定在局部范围内，不会因窜水而使防水层整体失效；
(2) 与基层结合牢固形成有机整体、施工简便；
(3) 材料稳定性好，有较高的强度和延伸性；耐腐蚀性好，使用寿命长；
(4) 有一定自愈功能，可自行愈合钉孔等穿刺破坏；
(5) 冷施工、安全、环保，不污染环境；
(6) 可与其他粘霸系列卷材和涂料复合使用。

3.2 粘霸粘卷材
是以聚酯毡为胎体，采用聚合物改性沥青为基料制成的增强型自粘卷材。用于干燥基层，需涂刷基层处理剂后铺贴。
产品特性：
(1) 采用铝箔（AL）和细砂（S）作为上表面的单面自粘卷材，适用于外露防水工程；
(2) 采用压敏粘结方法与基层满粘，粘接强度高，延伸性好；
(3) 耐腐蚀，搭接密封可靠，冷施工，简便快捷，安全环保。

3.3 粘霸400自粘橡胶沥青防水卷材
是以合成橡胶和树脂及优质氧化沥青为基料制成的无胎型自粘卷材。用于干燥基层，需涂刷基层处理剂后铺贴。粘霸400双面粘（N型）卷材一般与其它材料复合使用。
产品特性：
(1) 采用金属铝箔（AL）作为上表面的单面自粘卷材，适用于外露防水工程；
(2) 采用压敏粘结方法与基层满粘，粘接强度高，延伸性好；
(3) 耐腐蚀，搭接缝密封可靠；
(4) 冷施工，简便快捷，安全环保。

3.4 粘霸405自粘橡胶沥青防水卷材
表面覆镀铝聚酯膜，施工时既可用聚合物水泥砂浆直接粘贴（湿铺法），也可按通常的自粘施工工艺铺设（干铺法），可满足不同工程环境的施工需要。
