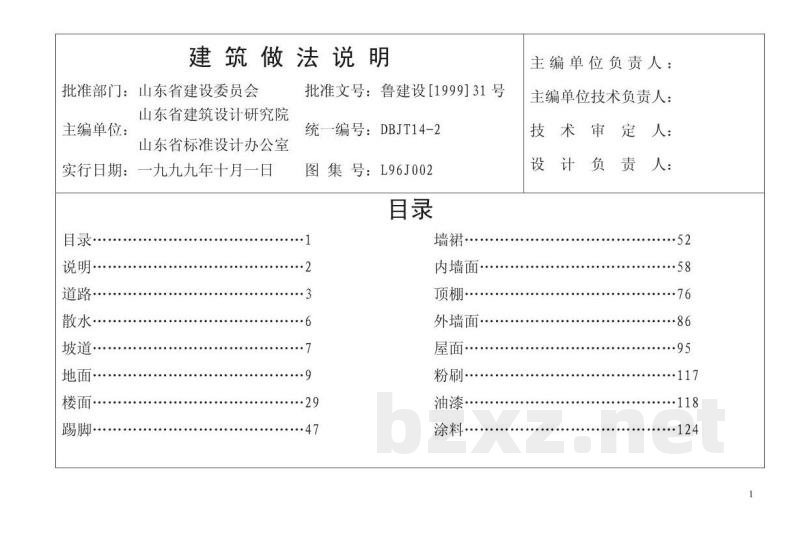

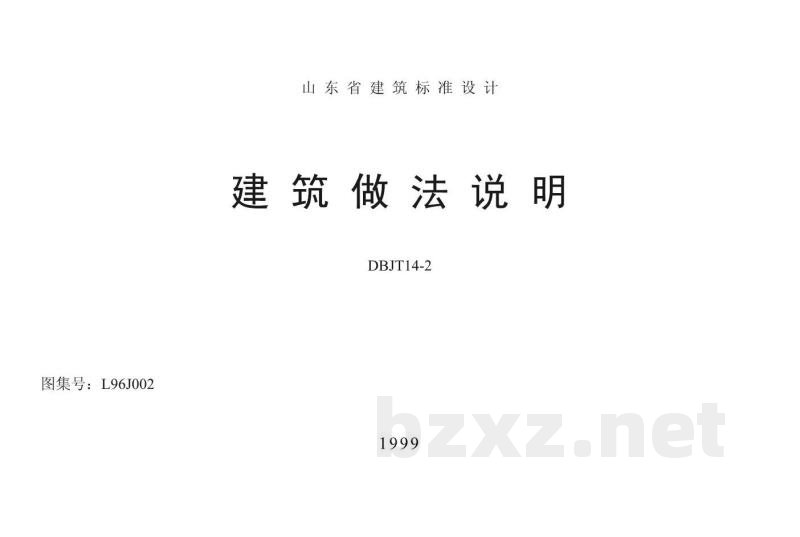

L96J002 山东省建筑做法说明

山东省建筑标准设计
建筑做法说明
图集号：L96J002
标准编号：DBJT14-2
批准文号：鲁建设【1999】31号
实行日期：一九九九年十月一日

批准部门：山东省建设委员会
主编单位：山东省建筑设计研究院、山东省标准设计办公室

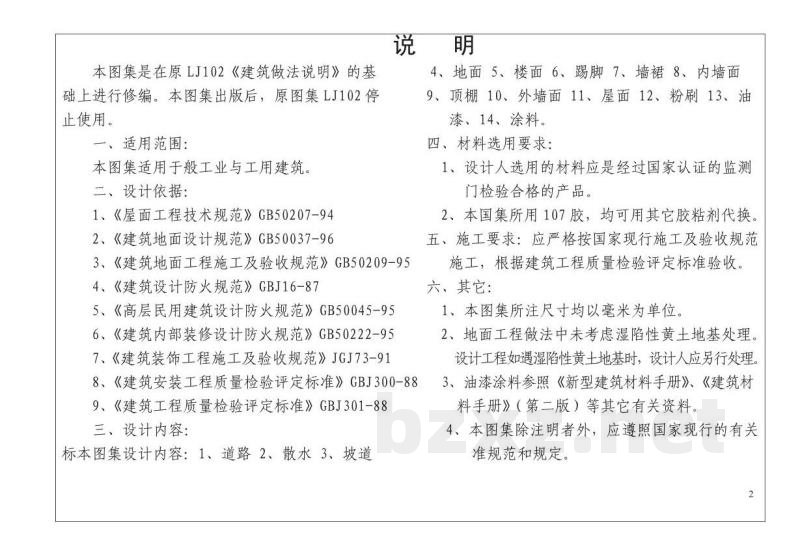

本图集是在原LJ102《建筑做法说明》的基础上进行修编。本图集出版后，原图集LJ102停止使用。

一、适用范围
本图集适用于一般工业与民用建筑。

二、设计依据
1、《屋面工程技术规范》GB50207-94
2、《建筑地面设计规范》GB50037-96
3、《建筑地面工程施工及验收规范》GB50209-95
4、《建筑设计防火规范》GBJ16-87
5、《高层民用建筑设计防火规范》GB50045-95
6、《建筑内部装修设计防火规范》GB50222-95
7、《建筑装饰工程施工及验收规范》JGJ73-91
8、《建筑安装工程质量检验评定标准》GBJ300-88
9、《建筑工程质量检验评定标准》GBJ301-88

三、设计内容
本图集设计内容包括：道路、散水、坡道、地面、楼面、踢脚、墙裙、内墙面、顶棚、外墙面、屋面、粉刷、油漆、涂料。

四、材料选用要求
1、设计人选用的材料应是经过国家认证的检测检验合格的产品。
2、本图集所用107胶，均可用其它胶粘剂代换。

五、施工要求
施工应严格按国家现行施工及验收规范进行。

六、其它
1、本图集所注尺寸均以毫米为单位。
2、地面工程做法中未考虑湿陷性黄土地基处理。设计工程如遇湿陷性黄土地基时，设计人应另行处理。
3、油漆涂料参照《新型建筑材料手册》、《建筑材料手册》（第二版）等其它有关资料。
4、本图集除注明者外，应遵照国家现行的有关标准规范和规定。

【道路做法说明表】

| 序号 | 路面名称 | 做法说明 | 备注 |
| :--- | :--- | :--- | :--- |
| 1 | 混凝土路面 | 1、路基碾压密实系数>95%\n2、300厚3:7灰土（分二步夯实或碾压）\n3、20厚粗砂垫层\n4、120、180、220厚C25混凝土路面（分格捣制、随捣随抹平，每块路面长度不大于6m，沥青砂子嵌缝，缝宽20-30） | 根据经常车流选路面，面层宜用厚度：小型车120，卡车180，大、重型车220；路面横坡1.5-2.5% | |
| 2 | 混凝土路面 | 1、路基碾压密实系数>95%\n2、200厚小毛石灌M2.5混合砂浆\n3、20厚粗砂垫层\n4、120、180、220厚C25混凝土路面（分格捣制、震捣密实，随捣随抹平，每块路面长度不大于6m，沥青砂子嵌缝，缝宽20-30） | 同上 | |
| 3 | 混凝土路面 | 1、素土夯实\n2、150厚3:7灰土夯实\n3、80厚C20混凝土路面（分格捣制、随捣随抹平，每块路面长不大于6m，沥青砂子嵌缝，缝宽20） | 适用于小区内道路，路面横坡1.5-2.5% | |
| 4 | 混凝土路面 | 1、素土夯实\n2、150厚小毛石灌M2.5混合砂浆\n3、80厚C20混凝土路面（分格捣制、随捣随抹平，每块路面长度不大于6m，沥青砂子嵌缝，缝宽20） | 适用于小区内道路，路面横坡1.5-2.5% | |
| 5 | 预制混凝土块路面 | 1、路基碾压密实系数>95%\n2、300厚3:7灰土（分二步夯实或碾压）\n3、30厚砂结合层\n4、495×495×100预制C25混凝土块，于砂灌缝，缝宽不大于10 | 适用于停车场，混凝土块体由设计人定，厚度不小于80，场地坡度1-2% | |
