宁02N5 集中采暖分户计量

集中采暖分户计量示范设计说明及图例

编制单位：宁夏城乡规划设计研究院

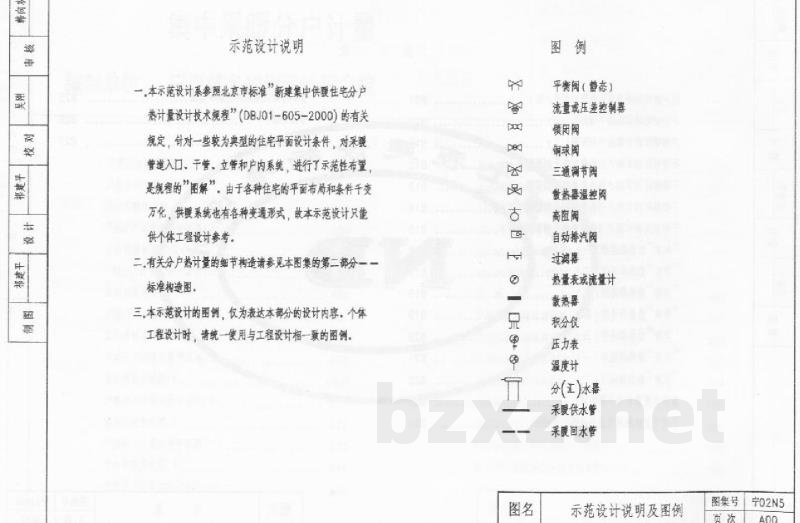

一、示范设计说明

1. 本示范设计系参照北京市标准《新建集中供暖住宅分户热计量设计技术规程》（DBJ01-605-2000）的有关规定，针对一些较为典型的住宅平面设计条件，对采暖管道入口、干管、立管和户内系统，进行了示范性布置，是规程的“图解”。由于各种住宅的平面布局和条件千变万化，供暖系统也有各种变通形式，故本示范设计只能供个体工程设计参考。
2. 有关分户热计量的细节构造请参见本图集的第二部分——标准构造图。
3. 本示范设计的图例，仅为表达本部分的设计内容，个体工程设计时，请统一使用与工程设计相一致的图例。

二、图集目录（部分摘要）

【户型采暖平面图与系统图】
- 户型分户计量采暖平面图（1）至（8）

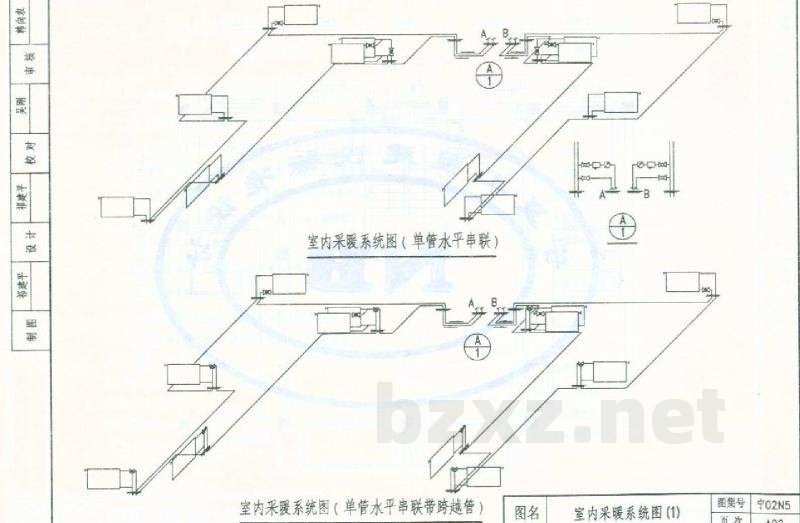

- 室内采暖系统图（单管水平串联、单管水平串联带跨越管、单管散热器连接、双管散热器连接、放射式双管系统等）
- 户型采暖系统图（8-1、8-2）
- 11.2 管井平面图、剖面图

【阀门与设备构造图】
- 户用热量表箱平面图及剖面图（含不带锁闭调节阀、不带网调节阀等不同型号）
- 两户共用锁闭调节阀箱平面图（一）至（四）
- 管道埋设在垫层内的做法示意图
- 节点详图

【图例说明】
- 平衡（静态）流量或压差控制器
- 锁闭阀
- 铜球阀
- 三通阀
- 散热器温控阀
- 高位阀
- 自动排汽阀
- 过满器
- 热量表或流量计
- 散热器
- 积分仪
- 压力表
- 温度计
- 分(汇)水器
- 采暖供水管
- 采暖回水管
