L03SJ130 轻质隔墙(三)玻璃纤维增强石膏空心大板

山东省建筑标准设计图集
轻质隔墙（三）（玻璃纤维增强石膏空心大板）
图集号：L03SJ130

批准部门：山东省建设厅
主编单位：山东建工集团工程设计有限公司
协编单位：山东省建筑设计研究院、山东建工集团工程设计有限公司
实行日期：2003年10月1日

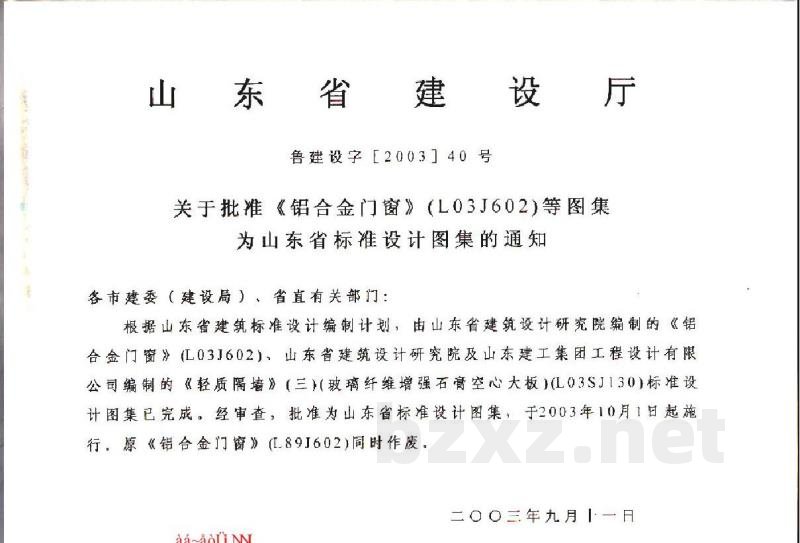

【批准文号】
鲁建设字[2003]40号

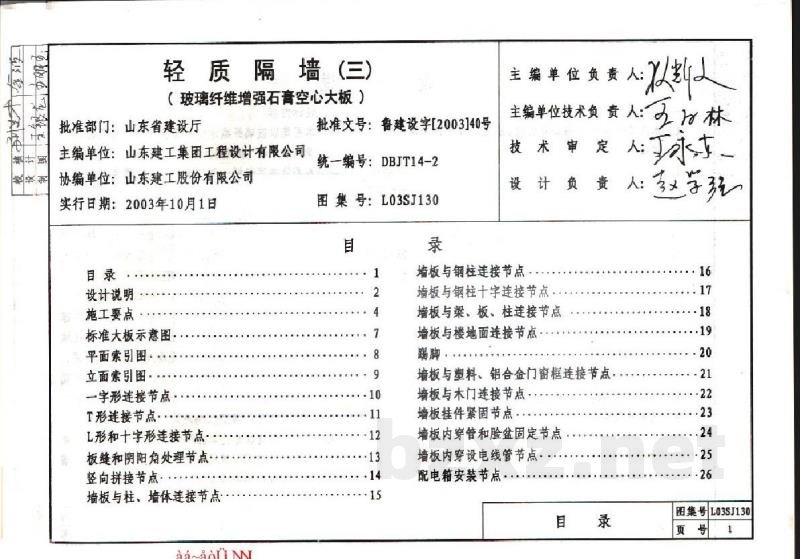

【目录】
设计说明
施工要点
标准大板示意图
平面索引图
立面索引图：
- 一字形连接节点
- T形连接节点
- L形和十字形连接节点
- 板缝和阴阳角处理节点
- 竖向拼接节点
- 墙板与柱、墙体连接节点
- 墙板与钢柱连接节点
- 墙板与钢柱十字连接节点
- 墙板与梁、板、柱连接节点
- 墙板与楼地面连接节点
- 踢脚
- 墙板与塑料、铝合金门窗框连接节点、墙板与木门连接节点
- 墙板挂件紧固节点
- 墙板内穿管和脸盆固定节点
- 墙板内穿设电线管节点
- 配电箱安装节点

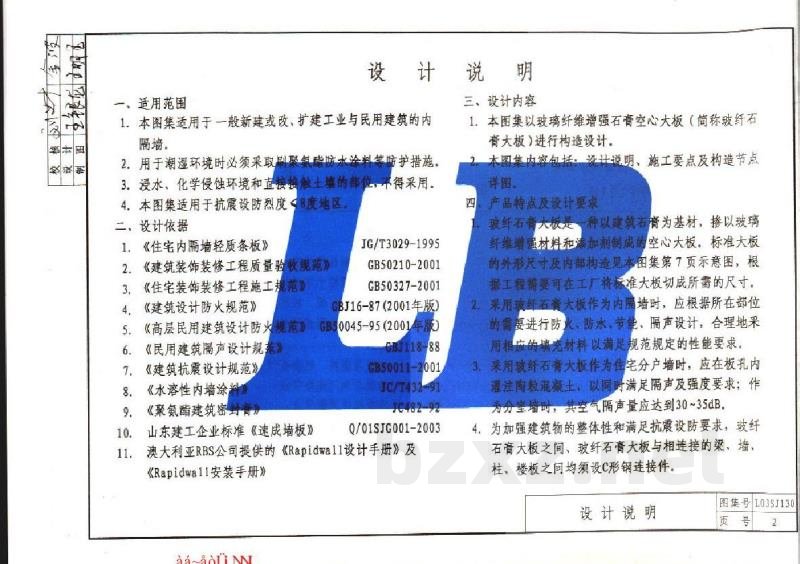

【一、适用范围】
1. 本图集适用于一般新建或改、扩建工业与民用建筑的内隔墙。
2. 用于潮湿环境时必须采取刷聚氨酯防水涂料等防护措施。
3. 浸水、化学侵蚀环境和直接接触土壤的部位，不得采用。
4. 本图集适用于抗震设防烈度8度地区。

【二、设计依据】
1. 《住宅内厢墙轻质条板》
2. 《建筑装饰装修工程质量验收规范》
3. 《住宅装饰装修工程施工规范》
4. 《建筑设计防火规范》
5. 《高层民用建筑设计防火规范》
6. 《民用建筑隔声设计规范》
7. 《建筑抗震设计规范》
8. 《水溶性内墙涂料》
9. 《聚氨酯建筑密封高》
10. 山东建工企业标准《速成墙板》GBJ118-88
11. GB50011-2001
12. JC/T432
13. TC482-92
14. Q/01SJG001-2003
15. 澳大利亚RBS公司提供的《Rapidwall设计手册》及《Rapidwall安装手册》

【三、设计内容】
1. 本图集以玻璃纤维增强石膏空心大板（简称玻纤石膏大板）进行构造设计。
本图集内容包括：设计说明、施工要点及构造节点详图。

【四、产品特点及设计要求】
玻纤石膏大板是一种以建筑石膏为基材，掺以玻璃纤维增强材料和添加剂制成的空心大板。根据工程实际需要在工厂将标准大板切成所需尺寸。采用玻纤石膏大板作为内隔墙时，应根据所在部位防火、防水、节能、隔声设计，合理地采用相应的填充材料以满足规范规定的性能要求。

1. 填充要求：作为分户墙时，应在板孔内灌注陶粒混凝土，以同时满足隔声及强度要求；作为分室墙时，其空气隔声量应达到30~35dB。
2. 抗震要求：为加强建筑物的整体性和满足抗震设防要求，玻纤石膏大板之间、玻纤石膏大板与相连接的梁、墙、柱、楼板之间均须设C形钢连接件。
3. 主要性能指标：

| 项目 | 空心 | 填岩棉 | 填水泥珍珠岩 | 灌陶粒混凝土 |
| :--- | :--- | :--- | :--- | :--- |
| 面密度 (kg/m²) | 40 | 60 | 48 | 43 |
| 隔声量 (dB) | 30 | 35 | 24 | 35 |
| 耐火极限 (min) | 800 | 716 | 48 | 60 |
| 吸水率 (%) | 0.330 | 0.500 | 0.330 | 1.849 |
| 抗冲击性 (N) | 5 | 5 | 5 | 20 |
| 单点吊挂力 (N) | 580 | 716 | 716 | 800 |
| 热阻 (m²·K/W) | 2.083 | 1.849 | 0.500 | 0.330 |
| 传热系数 (W/(m·K)) | >1.2 | >1.2 | >1.2 | >1.2 |

4. 拼接要求：
- 玻纤石膏大板墙体高度超过3000mm时应采用上下接板。宜大于1500mm，上部接板高度不宜小于300mm，且不宜大于3000mm。上部接板高度在300~1500mm之间时，连接方法详见本图集第14页；高度超过1500mm时，应采用通长方钢管上下连接，且方钢管与上下端构件有可靠焊接，加固用方钢管或C形钢构件间隔不宜超过1500mm。
- 墙体长度超过6000mm时，应采用通长方钢管或C形钢与上下端构件可靠连接，加固用方钢管或C形钢构件间隔不宜超过1500mm。
- 墙板开门窗洞时，洞口宽度超过1500mm，或上方墙板兼过梁时高度 >500mm，应采取加设钢过梁等加固措施。

【五、材料要求】
1. 玻纤石膏大板的组成材料、物理性能及规格要求应符合《速成墙板》Q/01SJG001-2003企业标准。本图集所用钢材除注明外均为Q235钢。
2. 本图集C形钢为镀锌钢板冷轧制成。
3. 螺钉为3.8×38自攻螺钉，间距为300mm。
4. 螺钉和C形钢经设计人员同意后可根据市场供应情况调整。
5. 所用钢构件均应进行防锈处理。
6. 所用自攻螺钉除注明外均为平头螺钉，施工时应使螺钉平头外缘略微进入墙板表面。

【其他说明】
1. 本图集未注明尺寸均以毫米(mm)为单位，标高以米(m)为单位。
2. 本图集除注明外，应按国家及行业有关现行标准及规定执行。
