02G06 钢筋混凝土住宅楼梯

钢筋混凝土住宅楼梯

陕 02G06

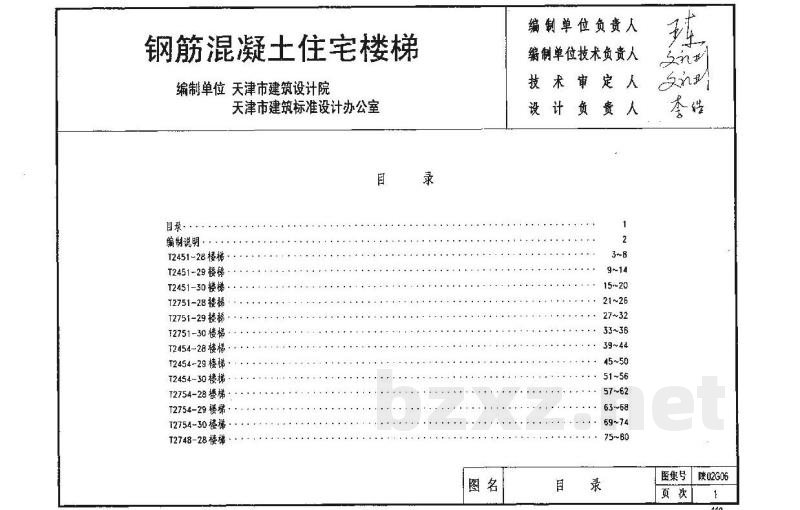

目      录

419

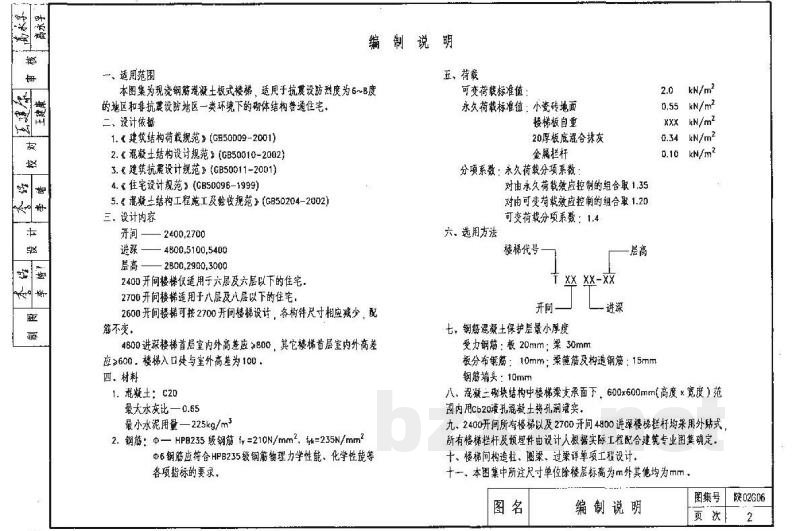

编制说明

一、适用范围

本图集为现浇钢筋混凝土板式楼梯，适用于抗震设防烈度为6~8度的地区和非地震设防地区一类环境下的砌体结构普通住宅。

二、设计依据

1. 1.4《建筑结构荷载规范》(GB50009-2001)
2. 2.4《建筑岩土勘察技术规范》(JGJ6010-2002)
3. 3.4《建筑设计防火规范》(GB50011-2001)
4. 4.4《住宅设计规范》(GB50096-1999)
5. 5.4《混凝土结构工程施工及验收规范》(GB50204-2002)

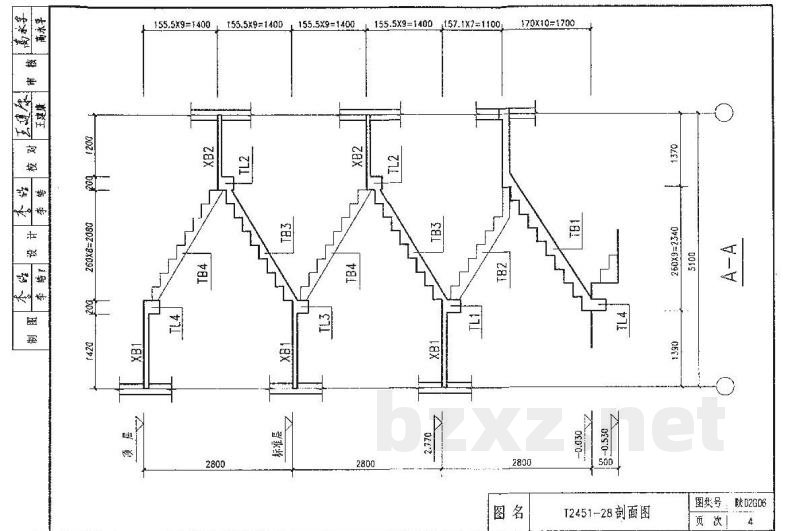

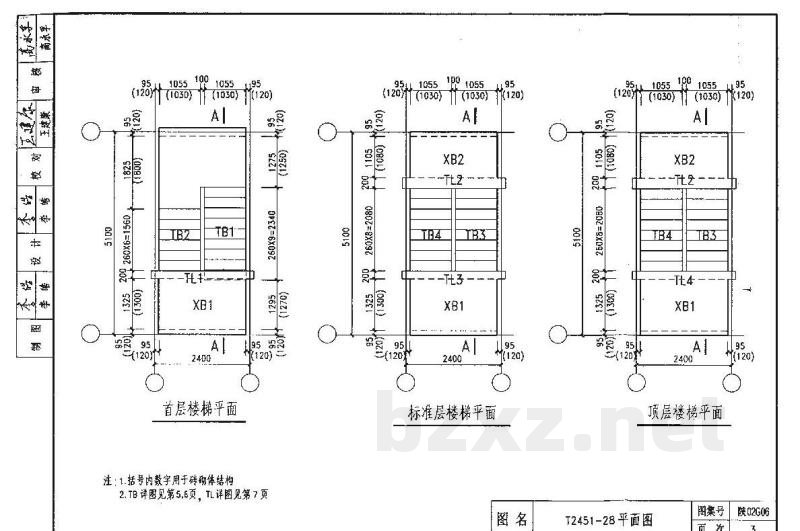

三、设计内容

2400 开间楼梯仅适用于六层及六层以下的住宅。

2700 开间楼梯适用于八层及八层以下的住宅。

2600 开间楼梯可配 2700 开间楼板设计，各构件尺寸相应减少，配筋不变。

4800 进深楼梯首层室内外高差 ≥300，其他楼层各层室内外高差 ≤600。楼梯入口及室外高差为100。

四、材料

1. 1. 混凝土：C20
   最大水灰比 = 0.65
   最小水泥用量 = 225kg/m³
2. 2. 钢筋：
   Φ~HPB235 级钢筋 fy=210N/mm²，ftk=235N/mm²
   Φ~HRB335 及 HRB400 级钢筋按照相应性能取值，化学性能等各项指标的要求。

五、荷载

六、选用方法

七、钢筋混凝土保护层最小厚度

• 受力钢筋：板 20mm，梁 30mm
• 箍筋分布钢筋：10mm；架立筋及构造钢筋：15mm
• 钢筋端头：10mm

八、混凝土结构构件中楼梯梁支承面下，600×600(高x宽)范围用RcC20微孔混凝土补强灌浆。

九、2400 开间所有楼梯以及 2700 开间 4800 进深楼梯梁柱节点采用焊接式，所有楼梯柱及吊脚墙均应按设计要求实际工程配合建筑结构图确定。

十、楼梯构造做法、图集、说明详见本工程设计说。

十一、本图集中所注尺寸单位除标高为mm外其余均为mm。
