新12J09 附属建筑

批准部门：新疆维吾尔自治区住房和城乡建设厅   批准文号：新建标[2013]12号

组编单位：新疆自治区建设标准服务中心   统一编号：DBJT27-107-12

编制单位：乌鲁木齐建筑设计研究院有限责任公司   施行日期：2013年8月1日

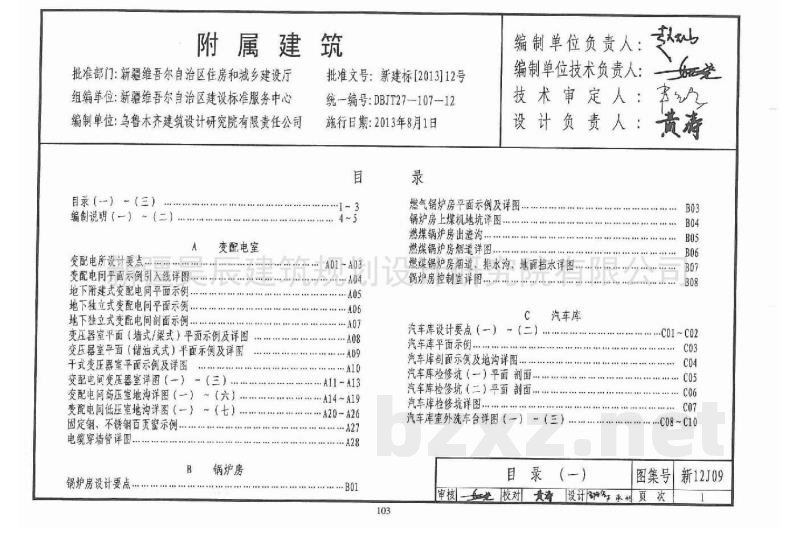

目录 (一) - (三) ................................................... I - 3
编制说明 (一) - (二) .............................................. 4 - 5

A 变配电室

变配电设计要点 ................................................................ A01-A03
变电所平面示意图及连线图 ......................................... A04
地下附建式变配电室平面图示例 ..................................... A05
地下独立式变配电室平面图示例 ..................................... A06
地下独立式变配电室剖面图(一) .................................... A07
变压器室平面（湿式/干式）平面示意图 ......................... A08
变压器室平面（转油灭火）平面示意图及详图 ............... A09
干式或充砂型平平面图及详图 ..................................... A10
变配电所高压设备详图 (一) - (三) ................................. A11-A13
变配电所内高压电缆详图 (一) - (六) ............................... A14-A19
变配电所低压室地沟详图 (一) - (七) ................................ A20-A26
固定式、不锈钢百页窗示例 ............................................. A27
电缆竖墙等详图 .................................................................... A28

B 锅炉房

锅炉房设计要点 ................................................................ B01

燃气锅炉房平面及剖面详图 ......................................... B03
锅炉房上煤机示意图 ..................................................... B04
燃煤锅炉房进油道 .................................................................. B05
燃煤锅炉房烟道详图 .................................................... B06
燃煤锅炉房隔墙、排水沟、地面防水详图 ....................... B07
锅炉房控制室详图 ........................................................ B08

C 汽车库

汽车库设计要点 (一) - (二) .......................................... C01-C02
汽车库平面示例 .................................................................... C03
汽车车库剖面及地沟详图 ............................................... C04
汽车库修检坑(一) 平面、剖面 ......................................... C05
汽车库修检坑(二) 平面、剖面 .......................................... C06
汽车库维修线详图 ................................................................... C07
汽车车库室外坡车台详图 (一) - (三) .............................. C08-C10
