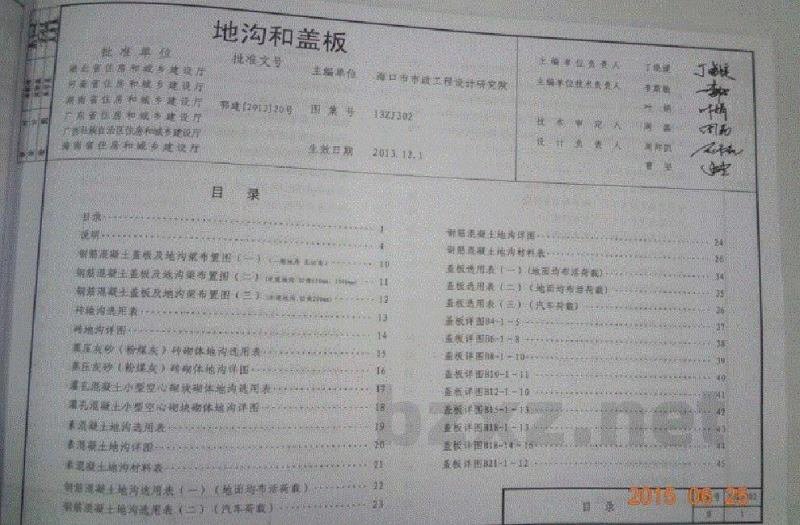

13ZJ302 地沟和盖板（中南标图集）

建筑地沟与盖板设计图集

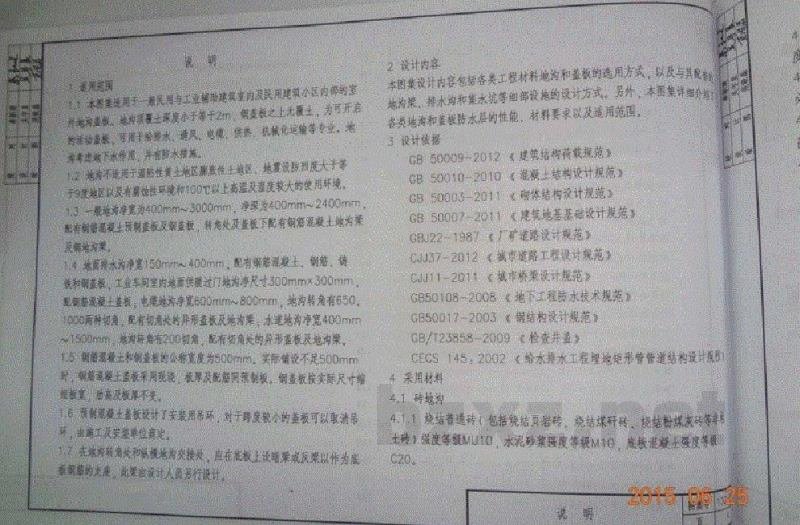

1. 范围
本图集设计内容包括各类工程材料地沟和盖板的选用方式，以及与其配有的地沟、排水沟和集水坑等的部设设计方式。此外，本图集还详细阐述了地沟及盖板的防水性能、材料要求以及适用范围。

2. 规范性引用文件
- GB 50009-2012 《建筑结构荷载》
- GB 50010-2010 《混凝土结构设计规范》
- GB 50003-2011 《钢结构设计规范》
- GB 50007-2011 《建筑地基基础设计规范》
- GBJ 22-1987 《建筑给水设计规范》
- CJJ 37-2012 《城市道路工程设计规范》
- CJJ 11-201C 《城市桥梁设计规范》
- GB 50108-2008 《给水排水工程设计规范》
- GB 50017-2003 《建筑防水设计规范》
- GB/T 23858-2009 《检查井》
- CECS 145:2002 《给水排水工程矩形管管道结构设计》

3. 设计说明
3.1 地沟适用范围
地沟适用于民用与工业建筑的室内及建筑办公区内部。室内地面下设地沟，净高不应小于400mm~500mm，净宽不应小于400mm~2400mm。应预留排水设施，地沟底部应设有钢筋混凝土防渗层。

地沟与地面交接处应设防渗层。在防震设防烈度大于8度的地区，以及有易蚀性环境或温差较大的使用环境中，应采取相应的防水处理措施。对于跨度较小的地沟，可以取消吊环，根据实际情况进行安装。

3.2 构造形式
- 地面排水沟：净宽150mm~400mm，配有钢筋混凝土盖板。
- 室内地面排水沟：净宽300mmx300mm，配有专用盖板。
- 室外排水沟：净宽60mm~600mm，转角处可设两种形式，配有防滑及防坠落设计。
- 水道站地沟：净宽400mm~500mm，配有防坠落盖板。

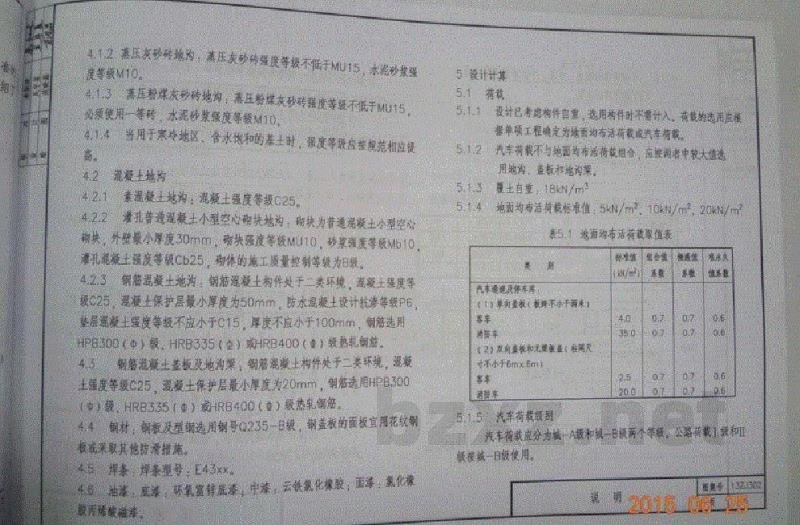

4. 材料选用
4.1 砖材
- 烧结普通砖（含甓岩砖、煤矸石砖、粉煤灰砖、粘土砖）：强度等级不低于 M10，抗压强度不低于 M10。
- 蒸压灰砂砖：强度等级不低于 MU15，水泥砂浆强度等级不低于 M10。
- 蒸压粉煤灰砂砖：强度等级不低于 MU15，水泥砂浆强度等级不低于 M10。
- 在寒冷地区或含水性基土中，应按规范要求提高强度等级。

4.2 混凝土及钢筋
- 素混凝土地沟：混凝土强度等级应为 C25。
- 钢筋混凝土地沟：混凝土强度等级应为 C25，最小保护层厚度为50mm。钢筋选用 HPB300 或 HRB335 或 HRB400 级热轧钢筋。
- 垫层：适宜土强度不应小于 C15，厚度不应小于 100mm。
- 钢筋混凝土盖板：混凝土强度等级应为 C25，最小保护层厚度为 20mm。

4.3 其他材料
- 钢板及型钢：选用钢号 Q235 级，面板宜采用花纹钢板以防滑。
- 焊接材料：焊条型号 E43xx。
- 防腐涂料：包括底漆、环氧富集漆、中涂漆、面漆等。

5. 计算与荷载
5.1 荷载
设计时应根据具体工程性质确定。地沟及盖板的活荷载应与地面交通荷载相适应。
- 地沟自重：18kN/m
- 地面活荷载标准值：5kN/㎡、10kN/㎡、20kN/㎡。

5.2 汽车荷载级别
汽车荷载分为城A级和城B级两个等级。
- 一级车辆：包括大型货车、消防车等，需考虑其轴重及动荷载作用。
- 车辆轮迹压力：考虑最不利位置及覆土深度小于 600mm 时的动荷载作用。
- 荷载计算应符合 GB 50009-2009 相关规定。
