17CJ40-30 建筑防水系统构造(三十)

本参考图集是以北京龙阳伟业科技股份有限公司专有的FS101砂浆防水剂、FS102混凝土防水密实剂防水材料在地下工程总的构造做法和应用技术为依据编制的。图集内容主要包括：说明、防水构造做法选用表及其防水构造，明挖现浇地下综合管廊、明挖预制地下综合管廊、明挖地铁车站、隧道、洞库、都够发工程、顶管与箱涵顶进法工程防水构造示意图和国内外工程案例。图集适用于一般工业与民用建筑地下工程的新建、改扩建项目的防水工程；适用于防护工程、桥梁、隧道、高铁、地铁车站及区间和地下综合管廊等防水工程。也适用于水池、水处理设施及景观工程等防水工程。

国家建筑标准设计图集：建筑防水系统构造（三十）
图集号：17CJ40-30
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
实行日期：2017年12月1日

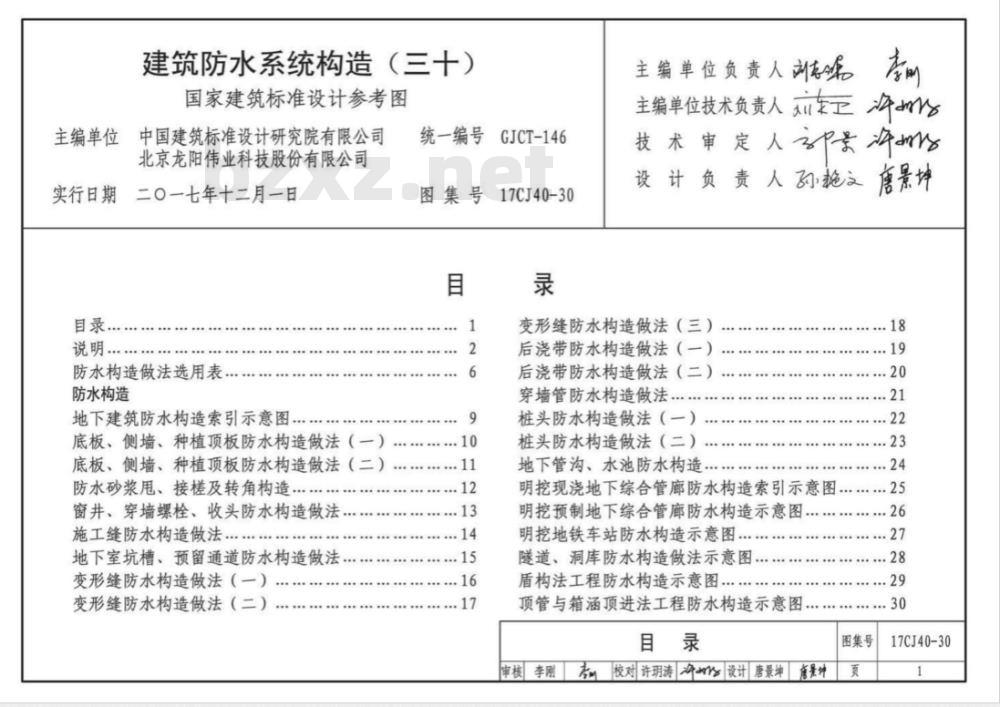

目录
1. 说明
2. 防水构造做法选用表
3. 防水构造
4. 地下建筑防水构造索引示意图
5. 底板、侧墙、种植顶板防水构造做法（一）
6. 底板、侧墙、种植顶板防水构造做法（二）
7. 防水砂浆甩、接槎及转角构造
8. 窗井、穿墙螺栓、收头防水构造做法
9. 施工缝防水构造做法
10. 地下室坑槽、预留通道防水构造做法
11. 变形缝防水构造做法（一）
12. 变形缝防水构造做法（二）
13. 变形缝防水构造做法（三）
14. 后浇带防水构造做法（一）
15. 后浇带防水构造做法（二）
16. 穿墙管防水构造做法
17. 桩头防水构造做法（一）
18. 桩头防水构造做法（二）
19. 地下管沟、水池防水构造
20. 明挖现浇地下综合管廊防水构造索引示意图
21. 明挖预制地下综合管廊防水构造示意图
22. 明挖地铁车站防水构造示意图
23. 隧道、洞库防水构造做法示意图
24. 盾构法工程防水构造示意图
25. 顶管与箱涵顶进法工程防水构造示意图

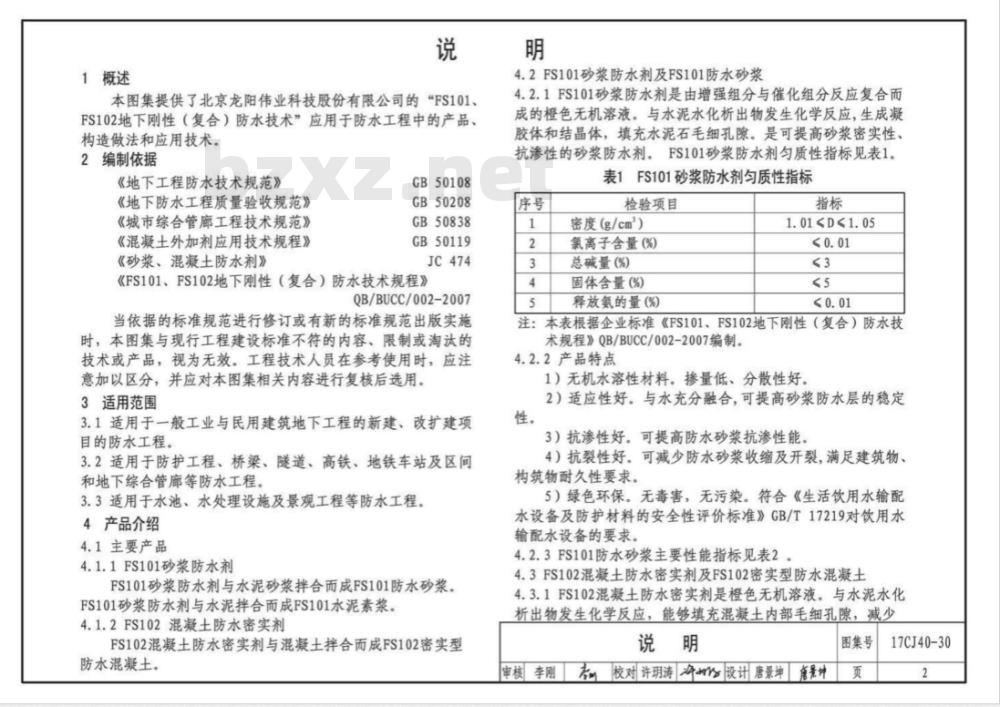

1 概述
本图集提供了北京龙阳伟业科技股份有限公司的“FS101、FS102地下刚性（复合）防水技术”应用于防水工程中的产品、构造做法和应用技术。

2 编制依据
本图集的编制依据包括：
- 《地下工程防水技术规范》（GB50108）
- 《地下防水工程质量验收规范》（GB50208）
- 《城市综合管廊工程技术规范》（GB50838）
- 《混凝土外加剂应用技术规程》（GB50119）
- 《砂浆、混凝土防水剂》（JC474）
- 《FS101、FS102地下刚性（复合）防水技术规程》（QB/BUCC/002-2007）
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3 适用范围
3.1 适用于一般工业与民用建筑地下工程的新建、改扩建项目的防水工程。
3.2 适用于防护工程、桥梁、隧道、高铁、地铁车站及区间和地下综合管廊等防水工程。
3.3 适用于水池、水处理设施及景观工程等防水工程。

4 产品介绍
4.1 主要产品
4.1.1 FS101砂浆防水剂
FS101砂浆防水剂与水泥砂浆拌合而成FS101防水砂浆。FS101砂浆防水剂与水泥拌合而成FS101水泥素浆。
4.1.2 FS102混凝土防水密实剂
FS102混凝土防水密实剂与混凝土拌合而成FS102密实型防水混凝土。

4.2 FS101砂浆防水剂及FS101防水砂浆
4.2.1 FS101砂浆防水剂是由增强组分与催化组分反应复合而成的橙色无机溶液。它与水泥水化析出物发生化学反应，生成凝胶体和结晶体，填充水泥石毛细孔隙，是可提高砂浆密实性、抗
