津07SSZ1-4 自来水管道检查井

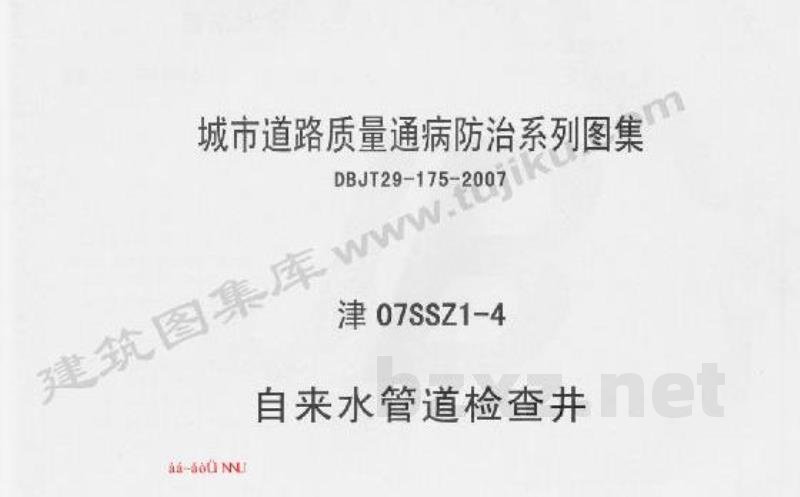

城市道路质量通病防治系列图集

DBJT29-175-2007

津 07SSZ1-4

自来水管道路检查井

自来水管路检查井

编制单位：天津市华森给排水研究设计院有限公司

aà-àoQ NU

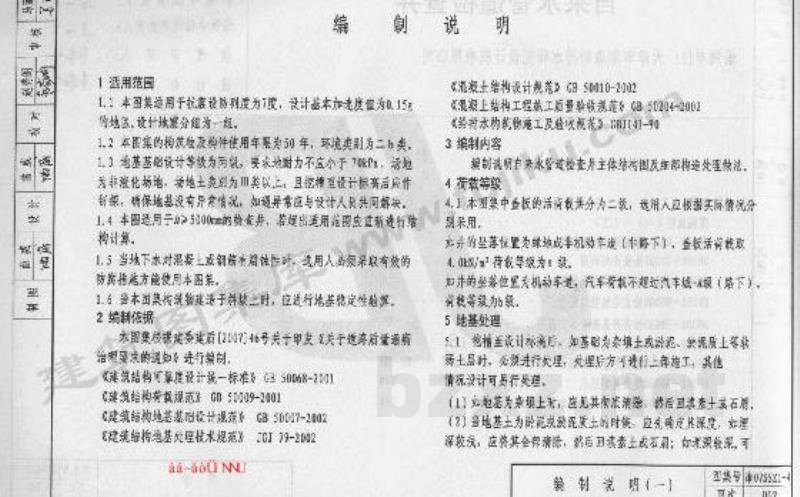

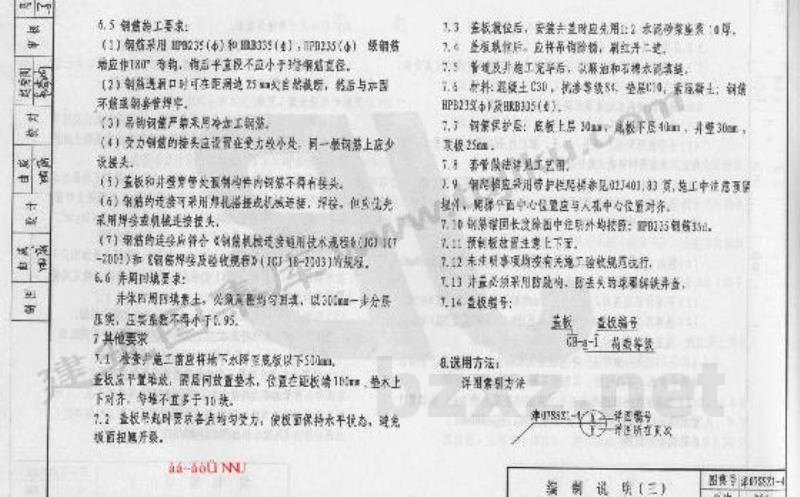

编制说明

1 适用范围

1.1 本图集适用于抗震设防烈度为7度，设计基本加速度值为0.15g的地区。设计地震分组为一组。

1.2 本图集的构筑物及构体使用年限为50年，环境类别为二a类。

1.3 地基基础设计等级为甲级，要求地耐力不应小于70kPa，场地为非液化场地。场地上震别为Ⅲ类以上，且须满足设防烈度后的计算值，强振后无沉降开裂现象。如遇特殊情况应与设计师共同研究。

1.4 本图适用于H≥500mm的化粪池，若超出适用范围应重新进行结构计算。

1.5 当地下水对混凝土或钢筋有腐蚀性时，选用人员应采取有效的防腐措施方能使用本图集。

1.6 当本图集构筑物建于斜坡上时，应进行地基稳定性验算。

2 编制依据

本图集根据建设部[2007]46号关于印发《关于建筑项目前期管理要求的函》的通知进行编制。

• ① 建筑结构可靠度设计统一标准 GB 50068-2001
• ② 建筑抗震设计规范 GB 50011-2001
• ③ 建筑结构荷载规范 GB 50009-2001
• ④ 混凝土结构设计规范 GB 50010-2002
• ⑤ 砌体结构工程施工质量验收规范 GB 50203-2002
• ⑥ 给水排水构筑物施工及验收规范 GB 50141-90

3 编制内容

本图列明自化粪池检查井及主体结构至主体构造详图做法。

4 荷载等级

4.1 本图集上盖板的设计荷载分为二级，选用人员应根据实际情况分别采用。

如井的设置位置为重型或非机动车道（车行下），重载板承载力按40kN/m²荷载等级为B级。

如井的设置位置为轻型机动车道、汽车荷载不超过汽-10级（路下）、自行车等轻载，A级。

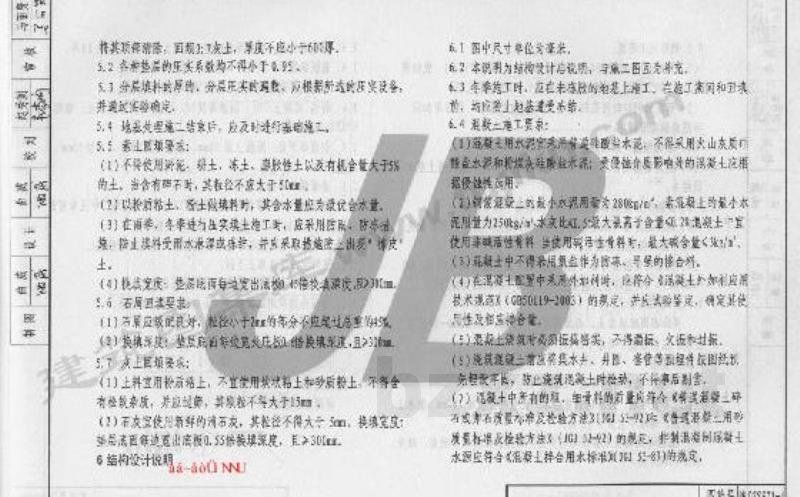

5 地基处理

5.1 化粪池设计标高后，基础为杂填土或淤泥、软质土层时，必须进行换填；处理后也可进行上部施工。其他情况依设计另行处理。

• (1) 当地基为杂填土时，应全部剔除废渣，挖后回填素土夯实。
• (2) 当基础土层为淤泥质或淤泥土的时候，应先确定其深度；如埋深较浅，应将其中全部清除；然后回填素土或碎石。加垫层厚度可

编制说明（一）
国建 93S14-4
页次 D12
