新12G06 预应力混凝土空心板(中强度预应力钢丝)

新疆维吾尔自治区工程建设标准设计2012系列结构标准设计图集
新12G06 预应力混凝土空心板（中强度预应力钢丝）

编号：DBJT27-116-12
实行日期：2013年5月1日
编制单位：新疆维吾尔自治区建设标准服务中心
设计单位：新疆维吾尔自治区建筑科学研究院（有限责任公司）

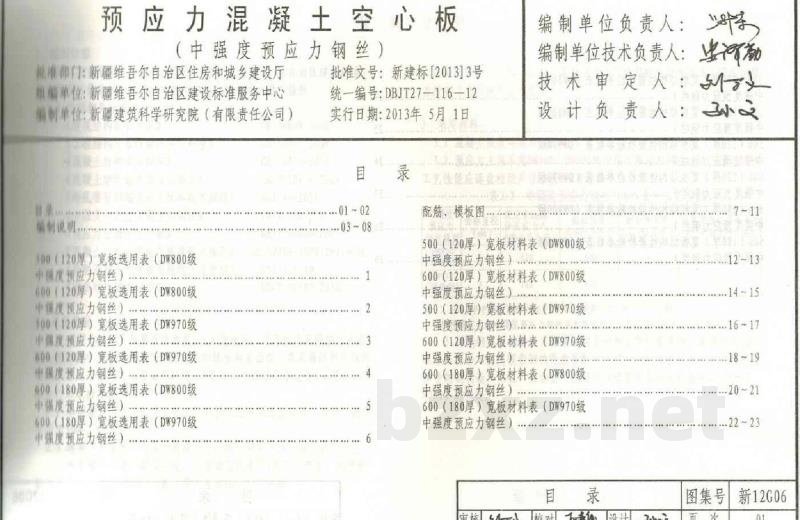

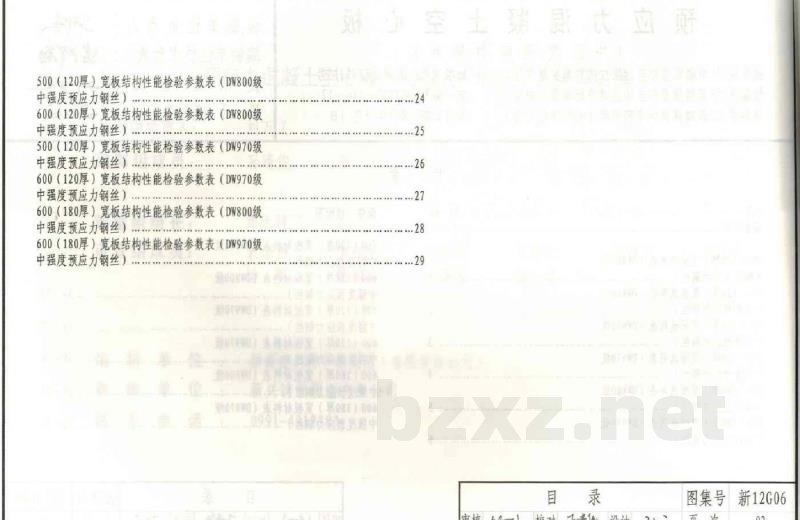

目录
1. 编制依据及说明
2. 适用范围
3. 采用材料
4. 板的规格及编号
5. 设计与计算

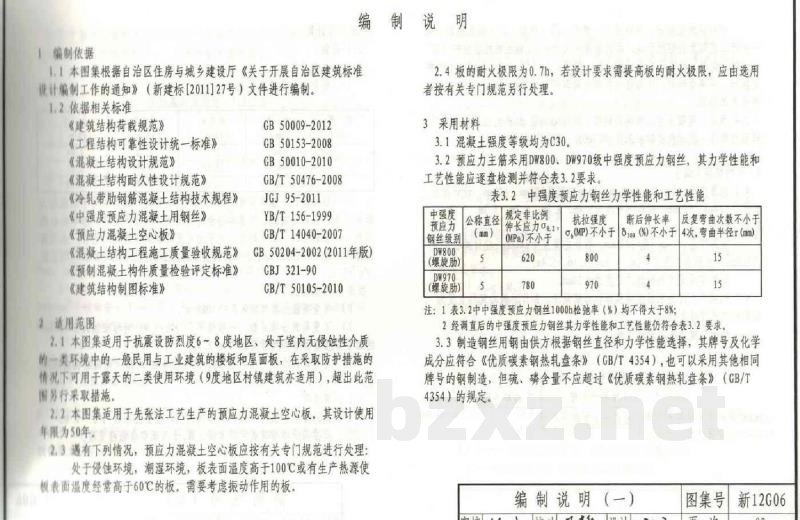

1 编制说明
1.1 编制依据
本图集根据自治区住房与城乡建设厅《关于开展自治区建筑标准计编制工作的通知》（新建标【2011】27号）文件进行编制。依据相关标准包括：
《建筑结构荷载规范》（GB50009-2012）
《工程结构可靠性设计统一标准》（GB50153-2008）
《混凝土结构设计规范》（GB50010-2010）
《混凝土结构耐久性设计规范》（GB/T50476-2008）
《冷轧带肋钢筋混凝土结构技术规程》（JGJ95-2011）
《中强度预应力混凝土用钢丝》（YB/T156-1999）
《预应力混凝土空心板》（GB/T14040-2007）
《混凝土结构工程施工质量验收规范》（GB50204-2002）
《建筑结构制图标准》（CBJ321-90）
《预制混凝土构件质量检验评定标准》（GB/T50105-2010）

1.2 适用范围
2.1 本图集适用于抗震设防烈度6~8度地区，处于室内无侵蚀性介质环境中的一般民用与工业建筑的楼板和屋面板。在采取防护措施的情况下，可用于露天的二类使用环境（9度地区村镇建筑适用），超出此范围应采取相应防护措施。
2.2 本图集适用于先张法工艺生产的预应力混凝土空心板。其设计使用年限为50年。
2.3 有下列情况，预应力混凝土空心板应按有关专门规范进行处理：
（1）处于侵蚀环境、潮湿环境；
（2）板表面温度高于100℃或有生产热源使极表面温度经常高于60℃的板；
（3）需要考虑振动作用的板。
2.4 板的耐火极限为0.7h，若设计要求需提高板的耐火极限，应由选用者按有关专门规范另行处理。

2 采用材料
3.1 混凝土强度等级均为C30。
3.2 预应力主筋采用DW800、DW970级中强度预应力钢丝，其力学性能和工艺性能应逐盘检测并符合下表要求。

表3.2 中强度预应力钢丝力学性能和工艺性能
| 钢丝级别 | 公称直径 (mm) | 规定非比例伸长率 (%) | 抗拉强度 (MPa) | 反复弯曲次数 | 断后伸长率 (%) |
| :--- | :--- | :--- | :--- | :--- | :--- |
| DW800 (螺旋肋) | 5 | 不小于 0.2 | 不小于 800 | 不小于 4次 | 不小于 15 |
| DW970 (螺旋肋) | 5 | 不小于 0.2 | 不小于 970 | 不小于 4次 | 不小于 15 |

注：
1. 表3.2中中强度预应力钢丝1000h松弛率均不得大于8%。
2. 经调直后的中强度预应力钢丝其力学性能和工艺性能仍应符合表3.2要求。

3.3 制造钢丝用钢由供方根据钢丝直径和力学性能选择，其牌号及化学成分应符合《优质碳素钢热轧盘条》（GB/T4354），也可以采用其他相同牌号的钢制造，但硫、磷含量不应超过《优质碳素钢热轧盘条》（GB/T4354）的规定。
钢丝应成批验收，每批由同一牌号、同一规格、同一强度级别、同一生产工艺制度的钢丝组成。每批重量不大于60t。钢丝的检验应按《钢丝验收、包装、标志及质量证明书的一般规定》（GB/T2103-2008）的规定执行，并逐盘检测。在每盘钢丝的两端取样进行抗拉强度、反复弯曲和伸长率的检测。

3.4 预应力混凝土空心板构造钢筋采用HPB300级@6热轧钢筋或冷拔低碳钢丝制作。板端构造钢筋采用HPB300级、HRB400级钢筋。

3 板的规格及编号
4.1 板厚度为120mm，孔径60mm，板标志宽度500mm、600mm，设计排板宽度为520mm、620mm，板标志长度为2.4m、2.7m、3.0m、3.3m、3.6m、3.9m、4.2m。
4.2 板厚度为180mm，孔径120mm，板标志宽度600mm，设计排板宽度为620mm，板标志长度为4.5m、4.8m、5.1m、5.4m。板的实际宽度为板标志宽度减去20mm。
4.3 板端节点构造采用板端预留拉结筋做法，制作时板的实际长度为板的标志长度减去60mm。
4.4 板纵向侧边采用双齿边槽。

板代号说明：
- 荷载等级
- 预应力混凝土空心板代号
- A-DW800级中强度预应力钢丝
- B-DW970级中强度预应力钢丝
- 板标志长度：15-0.5m, 16-0.6m等
- 板标志宽度

5 设计与计算
5.1 荷载
5.1.1 永久荷载
（1）板自重及灌缝重

表5.1.1 板自重及灌缝重
| 板厚 (mm) | 板宽 (mm) | 板自重 (kN/m) | 灌缝重 (kN/m) | 合计 (kN/m) |
| :--- | :--- | :--- | :--- | :--- |
| 120 | 500 | 2.1 | 0.34 | 2.44 |
| 120 | 600 | 2.18 | 0.28 | 2.46 |
| 180 | 600 | 2.64 | 0.49 | 3.13 |

（2）结构设计中应取荷载最不利的效应组合进行设计。对于承载能力极限状态，应按有载效应的基本组合进行荷载组合：对于由可变荷载效应控制的组合，永久荷载分项系数 $\gamma_{G} = 1.2$；对于由永久荷载效应控制的组合，永久荷载分项系数 $\gamma_{G} = 1.35$。

5.1.2 可变荷载
（1）可变荷载标准值取 0.5~5.0 kN/m²。
（2）可变荷载分项系数，一般情况下 $\gamma_{Q} = 1.4$；对标准值大于4 kN/m²的工业房屋楼面结构的活荷载 $\gamma_{Q} = 1.3$。
（3）可变荷载准永久值系数、组合值系数按《建筑结构荷载规范》（GB50009-2012）取值。

5.2 计算准则
5.2.1 板的安全等级为二级，取结构构件的重要性系数 $\gamma_0 = 1.0$。
5.2.2 板按承受均布荷载的简支板计算，受荷面积含板缝宽度。
