05J3-4 加气混凝土砌块墙

05系列建筑标准设计图集 DBJT03-22

05J3-4 加气混凝土砌块墙

编制单位：唐山市规划建筑设计研究院

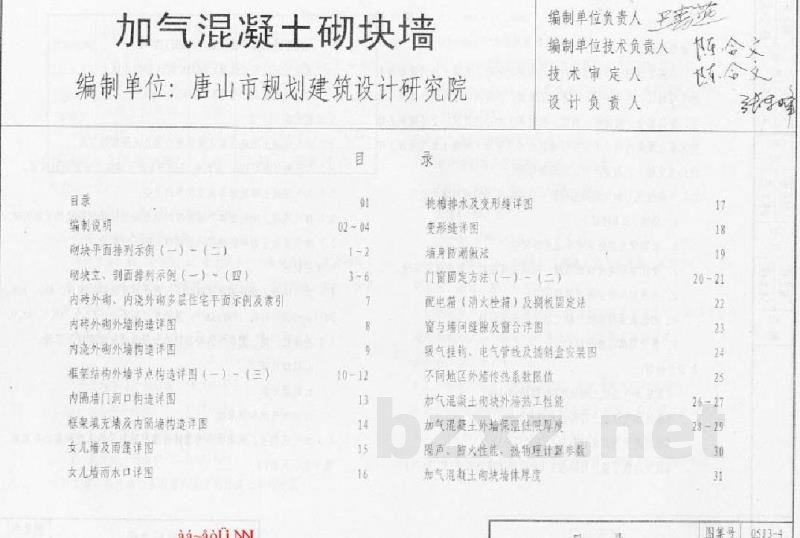

【目录】
1. 编制说明
2. 砌块平面排列示例
3. 内砖外脚外墙构造详图
4. 框架结构外墙节点构造详图
5. 内隔墙门洞口构造详图
6. 加气混凝土墙及内隔墙构造详图
7. 女儿墙及雨篷详图
8. 排水沟及变形缝详图
9. 防潮做法
10. 配电箱及接线盒固定法
11. 管与墙间缝隙及窗框详图
12. 暖气挂钩、电气管线及插销安装图
13. 不同地区外墙传热系数限值
14. 加气混凝土砌块外墙热工性能
15. 加气混凝土外墙保温做法
16. 加气混凝土砌块墙体厚度及热工参数

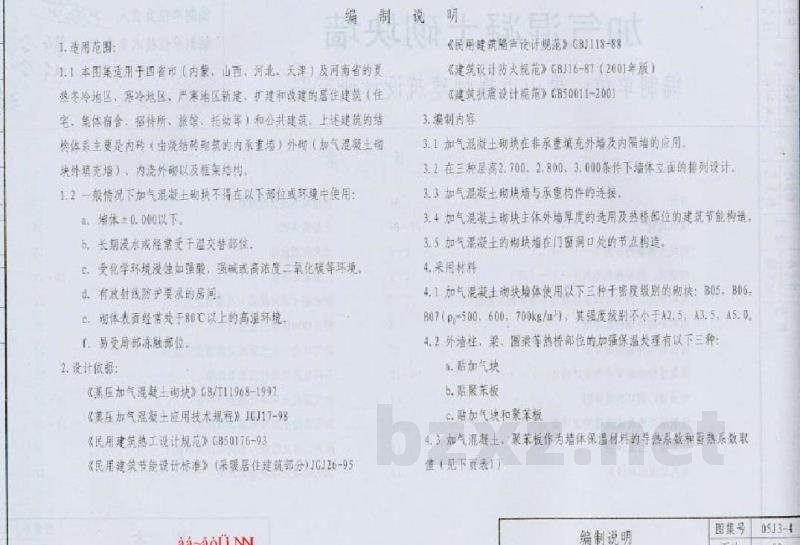

【编制说明】

1. 适用范围
本图集适用于山西、河北、天津、河南等四季分明地区（包括严寒、冰冻、夏热冬冷、夏热冬暖地区）新建、扩建和改建的居住建筑（住宅、集体宿舍、招待所、旅馆、托幼所等）和公共建筑。上述建筑的结构体系主要是内砖承重（由烧结砖到砌筑）+外墙（由加气混凝土砌块外填充墙）+框架结构。

一般情况下，加气混凝土砌块不得在以下部位或环境中使用：
(1) 地坪0.00m以下；
(2) 长期漫水或经常受湿交替部位；
(3) 受化学环境浸蚀（如强酸、强碱或高浓度二氧化碳等）的环境；
(4) 有放射线防护要求的房间；
(5) 表面经常处于80℃以上高温环境或易受局部冻融的部位。

2. 设计依据
- 《蒸压加气混凝土砌块》GB/T11968-1997
- 《蒸压加气混凝土砌块应用技术规程》JGJ11-98
- 《民用建筑热工设计规范》GB50176-93
- 《民用建筑节能设计标准》（采暖居住建筑部分）JGJ26-95
- 《建筑设计防火规范》GBJ16-87（2001年版）
- 《建筑抗震设计规范》GB50011-2001

3. 编制内容
3.1 加气混凝土砌块在非承重填充外墙及内隔墙的应用。
3.2 在三种层高（2.700m、2.800m、3.000m）条件下墙体立面的排列设计。
3.3 加气混凝土砌块与承重构件的连接。
3.4 加气混凝土砌块主体外墙厚度的选用及热工部位的建筑节能构造。
3.5 加气混凝土砌块墙在门洞口处的节点构造。

4. 采用材料
4.1 加气混凝土砌块主体使用以下密度级别的砌块：B05、B06、B07（P=500、600、700kg/m³），其强度级别不小于A2.5、A3.5+A5.0。
4.2 外墙、柱、梁等热桥部位的加强保温处理有以下三种：
(1) 贴加气块；
(2) 贴聚苯板；
(3) 贴加气块和聚苯板。

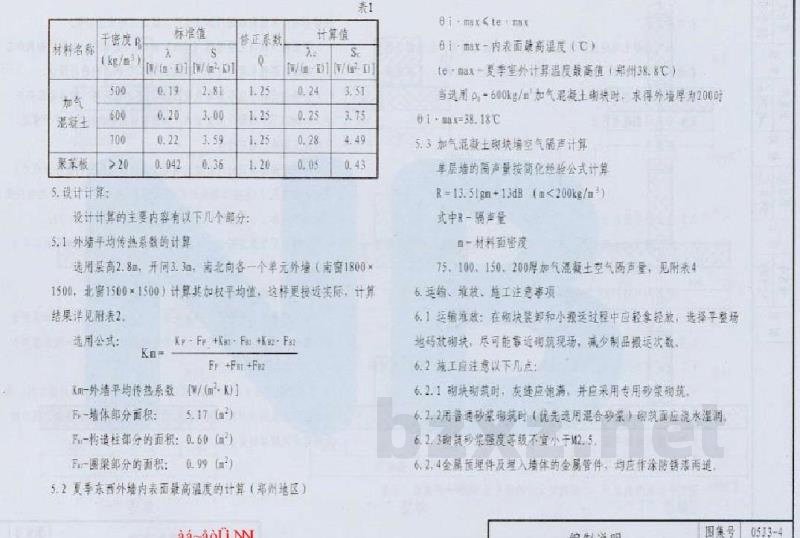

【热工参数参考】
加气混凝土与聚苯板导热系数（W/(m·K)）及比热系数：
- 加气混凝土 (1500kg/m³): 导热系数 0.19
- 加气混凝土 (700kg/m³): 导热系数 0.22
- 聚苯板: 导热系数 0.042

5. 设计计算
5.1 外墙平均传热系数的计算
选用公式：
Km = (Fp*Kp + Fm*Km + Fn*Kn) / (Fp + Fm + Fn)
其中：
Fp为构造柱部分面积；
Fm为承重部分面积；
Fn为框架部分面积。

5.2 夏季东西外墙内表面最高温度的计算

5.3 加气混凝土砌块墙空气隔声计算
单层墙的隔声量按简化经验公式计算：
R = 13.5 * lg(m) + 13dB (m < 200kg/m³)
其中：R为隔声量，m为材料面密度。

6. 运输、堆放、施工注意事项
6.1 运输、堆放：
在翻块装卸和小搬运过程中应轻拿轻放，选择平整场地码放砌块，尽可能靠近建筑现场，减少制品搬运次数。
6.2 施工注意：
6.2.1 砌筑时：灰缝应饱满，应采用专用砂浆；
6.2.2 用普通砂浆时：应先将砌面浇水湿润；
6.2.3 砂浆模数等级不宜小于2.5；
6.2.4 预埋件及引入墙体的金属管件，均应作两道涂防锈漆处理。

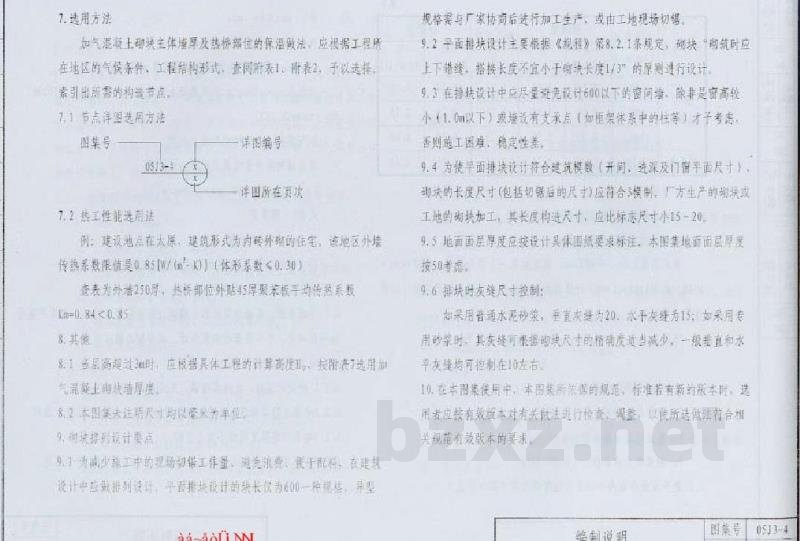

7. 选用方法
7.1 节点详图选用方法：根据工程结构形式查阅图集编号。
7.2 热工性能选用法：根据工程所在地区气候条件及传热系数限值进行选择。

8. 排块设计
8.1 为减少现场切割工作量、避免浪费，建议设计尺寸应尽量与标准尺寸（600mm）配合。若需现场加工，切块长度应比标志尺寸小15~20mm。
8.2 平面排块设计应遵循搭接长度宜小于块长度1/3的原则。
8.3 排块设计应尽量避免设计600mm以下的窗间墙，除非高度较小（1.0m以下）或设有支承点。
8.4 排块尺寸应与建筑模数（开间、进深及门窗平面尺寸）尽量一致。
8.5 地面面层厚度按设计要求标注，图集默认考虑50mm。
8.6 灰缝尺寸控制：
- 用普通水泥砂浆时：竖缝20mm，横缝15mm；
- 用专用砂浆时：横竖灰缝均可控制在10mm左右。

9. 注意事项
在使用本图集前，应检查相关规范是否为最新版本，并按有效版本进行调整。
