津05SG401 螺旋肋钢丝预应力混凝土双T板

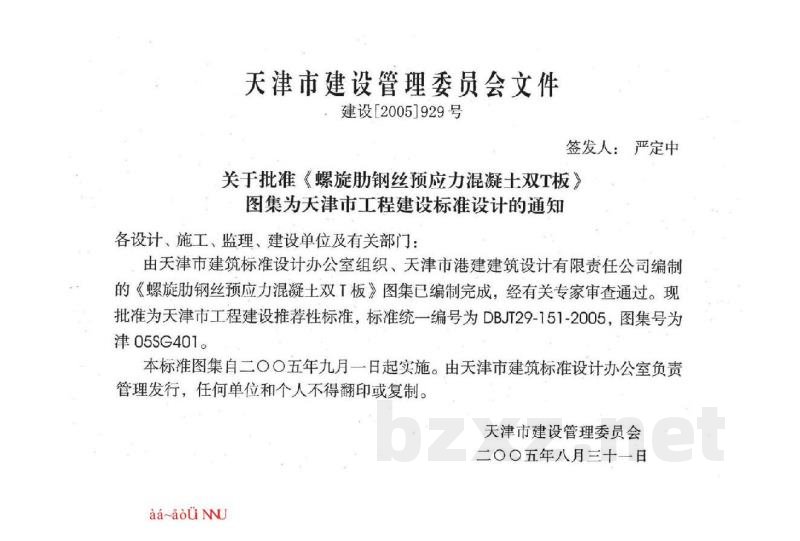

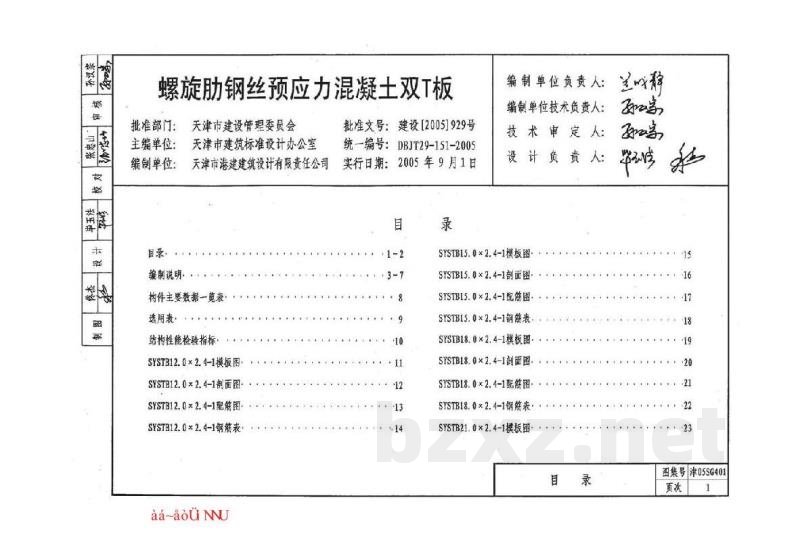

天津市工程建设标准设计 DBJT29-151-2005 螺旋肋钢丝预应力混凝土双T板 图集号：津05SG401 天津市建设管理委员会文件：建设[2005]929号 关于批准《螺旋肋钢丝预应力混凝土双T板》图集为天津市工程建设标准设计的通知 各设计、施工、监理、建设单位及有关部门： 由天津市建筑标准设计办公室组织、天津市港建建筑设计有限责任公司编制的《螺旋肋钢丝预应力混凝土双T板》图集已编制完成，经有关专家审查通过。现批准为天津市工程建设推荐性标准，标准统一编号为DBJT29-151-2005，图集号为津05SG401。本标准图集自二○○五年九月一日起实施。由天津市建筑标准设计办公室负责管理发行。 天津市建设管理委员会 二〇〇五年八月三十一日 【图集基本信息】 批准部门：天津市建设管理委员会 批准文号：建设[2005]929号 主编单位：天津市建筑标准设计办公室 编制单位：天津市港建建筑设计有限责任公司 实行日期：2005年9月1日 【目录】 1. 编制说明 2. 构件主要数据一览表 3. 选用表 4. 结构性能检验指标 5. 各规格模板图、剖面图、配筋图及钢筋表（SYSTB12.0×2.4-1 至 SYSTB24.0×2.4-1系列) 6. 板面留润图、屋面板安装图、板抗震节点构造图 【编制说明】 1. 适用范围 1.1 本图集为螺旋肋钢丝预应力混凝土双T板（以下简称板），适用于室内正常环境条件下的一般工业与民用建筑的屋面板。 1.2 适用于抗震设防烈度<8度的地区。 1.3 适用于耐火等级为二级的一般建筑和厂房的屋顶承重构件。耐火等级为一级的建筑和厂房，若使用本图集的板做屋顶承重，应将板全部表面施涂防火涂料，使其耐火极限分别达到规范要求的限值。 1.4 适用于建筑结构安全等级为二级的建筑物构件。 1.5 设计依据 《建筑结构荷载规范》GB50009-2001 《混凝土结构设计规范》GB50010-2002 《建筑抗震设计规范》GB50011-2001 《混凝土结构工程施工质量验收规范》GB50204-2002 《建筑结构制图标准》GB/T50105-2001 《冷拔钢丝预应力混凝土构件设计与施工规程》JGJ 19-92 《预应力混凝土用钢丝》GB/T 5223-2002 2. 采用材料 2.1 混凝土强度等级：C40。其主要物理力学指标如下：抗压强度等。 2.2 预应力钢筋：采用低松弛螺旋肋钢丝，直径为7mm；其他钢筋采用HPB350级、HPB235级钢筋。吊钩采用HPB350级钢筋。 3. 设计原则 3.1 承载能力极限状态计算 3.1.1 板的安全等级为二级，结构构件的重要性系数γ=1.0。板按承受均布荷载的简支板计算。荷载组合设计值计算公式： 1）可变荷载控制时：S = γc * Sc + γs * Sq 2）永久荷载控制时：S = γc * Sc + γd * Sc 其中：γc为永久荷载分项系数，γs为可变荷载分项系数。 3.1.2 正常使用极限状态验算 1）抗裂验算：板的裂缝控制等级为二级。荷载效应的标准组合、准永久组合下的荷载设计值按规范计算。 2）挠度验算：板的最大挠度按荷载效应标准组合并考虑有载长期作用影响的刚度进行计算。允许挠度限值：L/300。 3.1.3 计算方法：板面计算时两侧悬臂部分按悬臂板计算，中间板面部分跨中最大弯矩按 qc/10 计算，其中 q 为面板上允许最大荷载设计值（包括板自重），c 为两支间净距。 3.1.4 吊装计算：动力系数取1.5。 4. 设计参数 4.1 张拉损失计算 4.1.1 张拉端锚具变形和钢筋内缩值按规定计算。张拉端至固定端之距，除跨度12.0m板外，取板跨度加0.5m；跨度12.0m板加工时两块板同时张拉，可取27.0m。 4.1.2 混凝土如热养护时，需考虑温差影响。 4.1.3 其它损失按《混凝土结构设计规范》计算。 4.2 预应力钢筋张拉控制力：螺旋肋钢丝张拉控制应力取 0.75 fptk。 5. 选用方法 5.1 板的编号 采用“双坡/单坡（S/D）+T型板 + 标志 + 板宽”进行编号。例如：SYSTB12.0×2.4-1。
