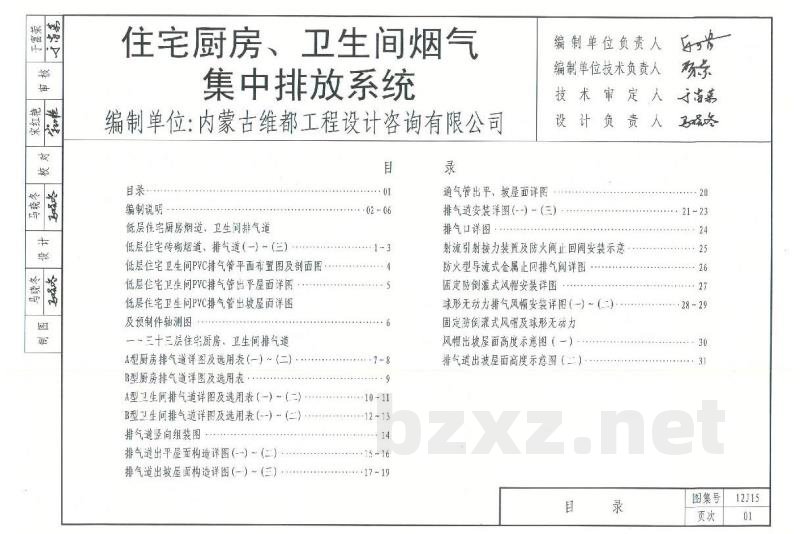

12J15 住宅厨房、卫生间烟气集中排放系统

12系列建筑标准设计图集 DBJ03-22-2014 12J15
住宅厨房、卫生间烟气集中排放系统
编制单位：内蒙古维都工程设计咨询有限公司

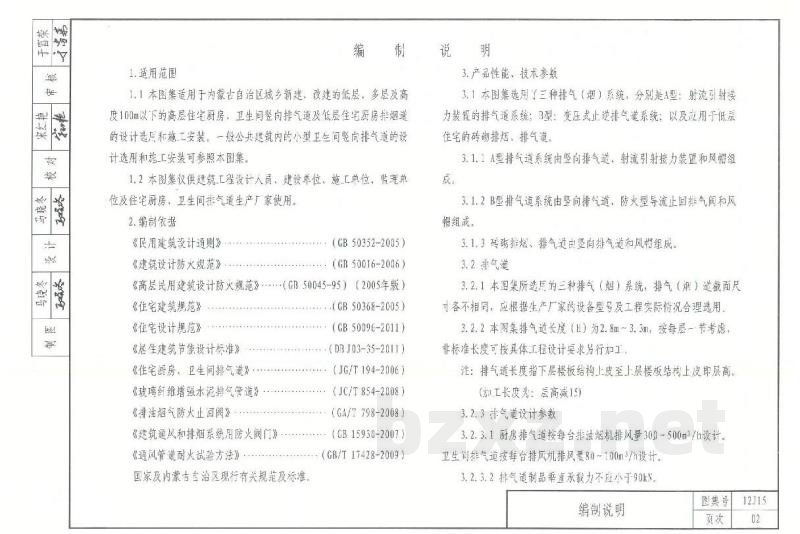

1. 适用范围
1.1 本图集适用于内蒙古自治区城乡新建、改建的低层、多层及高度100m以下的高层住宅厨房、卫生间竖向排气道及低层住宅厨房排烟道的设计选用和施工安装。一般公共建筑内的小型卫生间定向排气道的设计选用和施工安装可参照本图集。
1.2 本图集仅供建筑工程设计人员、建设单位、施工单位、监理单位及住宅厨房、卫生间排气道生产厂家使用。

2. 编制依据
包括《民用建筑设计通则》、《建筑设计防火规范》(GB50016-2006)、《高层民用建筑设计防火规范》(GB50045-95)、《住宅设计规范》、《居住建筑节能设计标准》、《住宅厨房、卫生间排气道》(JG/T194-2006)等国家及内蒙古自治区现行有关规范及标准。

3. 产品性能、技术参数
3.1 本图集选用了三种排气（烟）系统：
3.1.1 A型：射流引射接力装置的排气道系统。
3.1.2 B型：变压式止逆排气道系统。
3.1.3 砖砌排烟、排气道：适用于低层住宅。

3.2 非气道技术要求
3.2.1 排气（烟）道截面尺寸应根据生产厂家的设备型号及工程实际情况合理选用。
3.2.2 排气道长度（H）按每层一节考虑，非标准长度可按具体工程设计要求另行加工。注：排气道长度指下层楼板结构上皮至上层楼板结构上皮，加工长度为：层高减15cm。
3.2.3 排气道设计参数：
3.2.3.1 厨房排气道按每台排油烟机排风量300-500m³/h设计；卫生间排气道按每台排风机排风量80-100m³/h设计。
3.2.3.2 排气道制品垂直承载力不应小于90kN。

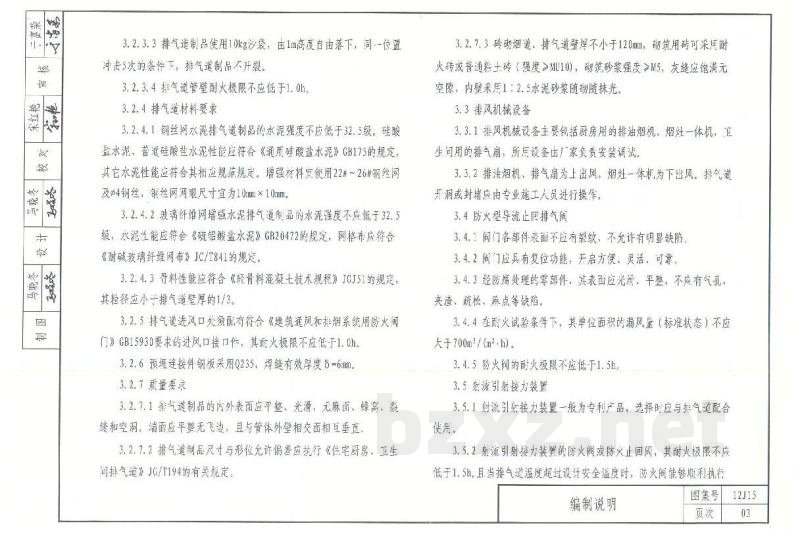

3.2.3.3 排气道制品使用10kg沙袋，由1m高度自由落下，在同一位置冲击5次后，制品不应出现开裂。
3.2.3.4 排气道管壁耐火极限不应低于1.0h。

3.2.4 排气道材料要求
3.2.4.1 钢丝网水泥排气道：水泥强度不低于32.5级，增强材料宜使用22#-26#钢丝网及Ø4钢丝。
3.2.4.2 玻璃纤维网增强水泥排气道：水泥强度不低于32.5级，网格布应符合《耐碱玻璃纤维网布》(JC/T841)规定。
3.2.4.3 骨料性能应符合《轻骨料混凝土技术规程》(JGJ51)规定，其粒径应小于排气道壁厚的1/3。
3.2.5 排气道进风口处须配有符合《建筑通风和排烟系统用防火阀门》(GB15930)要求的过风口接口件，耐火极限不低于1.0h。
3.2.6 预连接件钢板采用Q235，焊缝有效厚度为6mm。

3.2.7 质量要求
3.2.7.1 制品内外表面应平整、光滑，无麻面、蜂窝、裂缝和空洞。端面平整无飞边，且与管体外壁相交面相互垂直。
3.2.7.2 制品尺寸与形位允许偏差应符合《住宅厨房、卫生间排气道》(JG/T194)规定。
3.2.7.3 砖砌烟道、排气道壁厚不小于120mm，砌筑用砖可采用耐火砖或普通粘土砖（强度≥M10），砌筑砂浆强度≥M5，灰缝应饱满无空隙，内壁采用1:2.5水泥砂浆随砌随抹光。

3.3 排风机械设备
3.3.1 主要包括厨房排油烟机、烟灶一体机及卫生间排气扇。设备由厂家负责安装调试。
3.3.2 排烟机、排气扇为上出风，烟灶一体机为下出风。排气道开洞或封堵应由专业施工人员操作。

3.4 防火型导流止回排气阀
3.4.1 各部件表面不应有裂纹及明显缺陷。
3.4.2 阀门应具有复位功能，开启方便、灵活、可靠。
3.4.3 经防腐处理的零部件表面应光滑、平整，不应有气孔、夹渣、疏松、麻点等缺陷。
3.4.4 在耐火试验条件下，其单位面积的漏风量（标准状态）不应大于700m²/(m²+h)。
3.4.5 防火阀的耐火极限不低于1.5h。

3.5 射流引射接力装置
3.5.1 射流引射接力装置应与排气道配合使用。
3.5.2 其防火阀或防火止回阀的耐火极限不应低于1.5h，且当排气道温度超过设计安全温度时，防火阀能够顺利执行机构自动关闭功能。

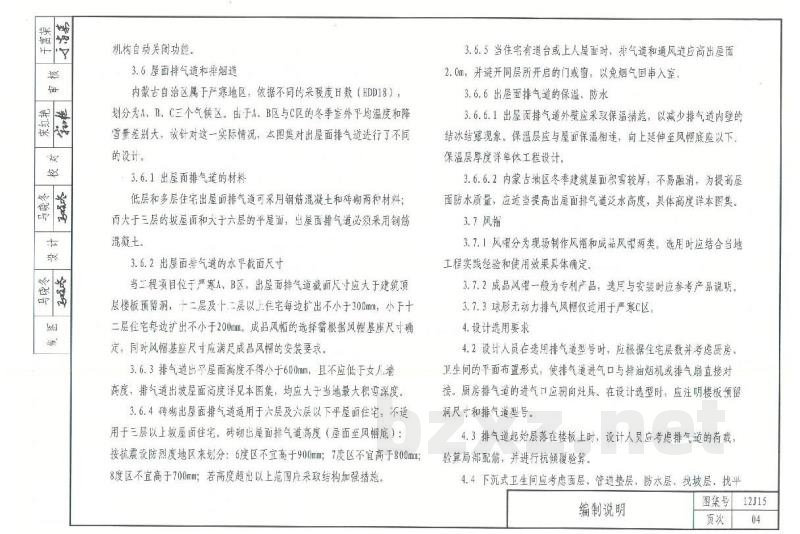

3.6 屋面排气道和排烟道
内蒙古自治区划分为A、B、C三个气候区。根据不同气候区设计：
3.6.1 出屋面排气道材料：低层和多层住宅可采用钢筋混凝土和砖砌；大于三层的坡屋面和大于六层的平屋面必须采用钢筋混凝土。
3.6.2 截面尺寸：位于严寒A、B区的项目，出屋面排气道截面应大于建筑层楼板预留洞；十二层及以上住宅每边扩出不小于300mm，小于十二层住宅每边扩出不小于200mm。
3.6.3 高度要求：排气道出平屋面高度不得小于600mm，且不应低于女儿墙高度；出坡屋面高度应大于当地最大积雪深度。
3.6.4 砖砌出屋面排气道（适用于六层及以下平屋面）：6度区高度不宜高于900mm；7度区不宜高于800mm；8度区不宜高于700mm；若超出范围应采取结构加强措施。
3.6.5 当住宅有退台或上人屋面时，排气道和通风道应高出屋面2.0m，并避开同层开启的门或窗，以免烟气回串。
3.6.6 保温与防水：出屋面排气道外壁应采取保温措施，减少内壁结冰结露。为提高防水质量，应适当提高出屋面排气道泛水高度。

3.7 风帽
3.7.1 分为现场制作风帽和成品风帽两类。
3.7.2 成品风帽应参考产品说明进行安装。
3.7.3 球形无动力排气风帽仅适用于严寒C区。

4. 设计选用要求
4.2 设计人员应根据住宅层数及卫生间平面布置形式，确保排气道进气口与排油烟机或排气扇直接对接。厨房进气口应朝向灶具。设计时应注明楼板预留洞尺寸和排气道型号。
4.3 排气道起始层落在楼板上时，应考虑有载验算局部配筋及抗倾覆验算。
4.4 下沉式卫生间应考虑面层、管道垫层、防水层、找坡层、找平层厚度，总构造厚度为350mm。住宅首层（包括带地下室）不按下沉式设计。
4.5 当出屋面排气道风帽基座采用钢筋混凝土时，应验算屋面板局部配筋，并考虑排气道荷载。
4.6 为保证变压式排气道排气量，变压部件应至少有一个侧面与相邻管道内壁之间保留一定的间隙。
