L92J121 水泥炉渣小型空心砌块墙体构造（用于非承重墙）

山东省建筑标准设计

水泥炉渣小型空心砌块墙体构造
(用于非承重墙)

DBJT 14-2

图集号：L92J121

1994

水泥炉渣小型空心砌块墙体构造

(用于非承重墙)

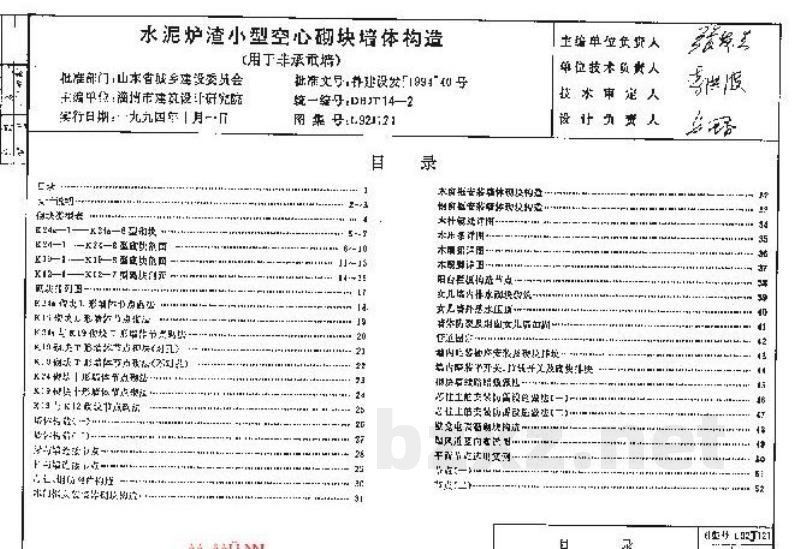

目录

图号集：1.02A12-4

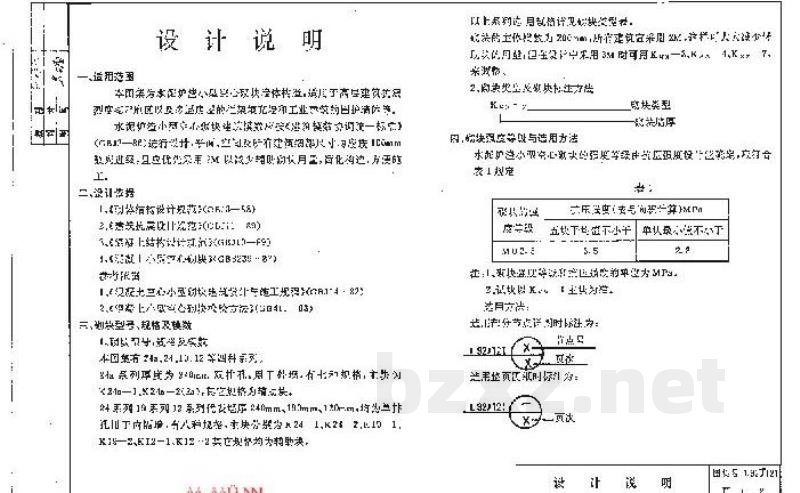

设计说明

一、适用范围

本图集为装配式小型空心砖墙体砌块，适用于高层及底层高度在6m地区以及多层建筑的填充墙和隔墙。以上规格按国家统一标准（GBJ 3-90）设计生产，平面、立面均有详细图示尺寸可查，100mm厚8.5mm宽，以厚度方向2M为减少模板周转次数，节省构造，方便施工。

二、设计依据

1. 1. 砌体结构设计规范 (GBJ3-85)
2. 2. 小型空心砌块建筑技术规程 (JJG14-89)
3. 3. 混凝土结构强度等级 (GBJ10-89)
4. 4. 混凝土小型空心砌块 (GB/T8239-87)

参考依据：

1. 1. 装配式住宅小型墙体砌筑工艺与施工规程 (JJG14-82)
2. 2. 混凝土小型空心砌块建筑方法 (JGJ/T14-92)

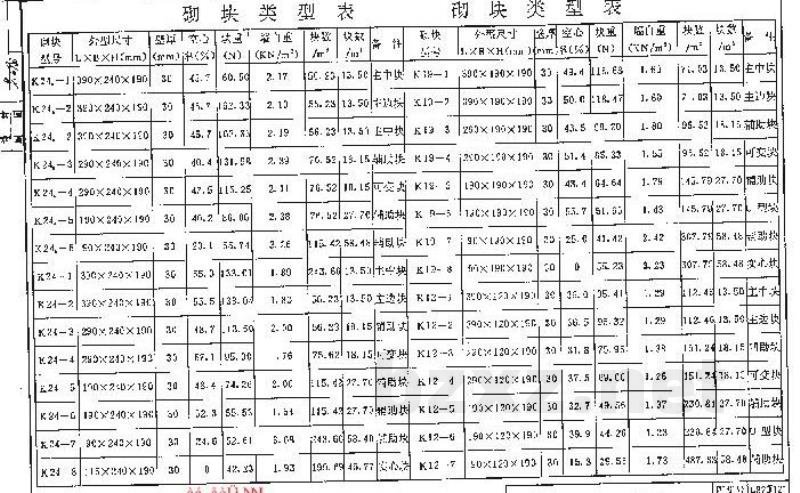

三、砌体型号、规格及连接

1. 1. 砌筑配件，灰度及搭接

本图集有24a, 54c, 9.12等型号系列。

1. 2. a型为厚度为240mm及转角，用于外墙、内无孔体墙。主块为K28a-1, K28a-2~32a，其它规格为辅助块。
2. 3. 系列中19系列：5类规格有高度190mm, 19.6mm, 12.3mm。可为平法、孔用丁字搭接，有8种模线，主块分为K24-1, K24-2~K15-1, K19-2~K19-1, k12-2；其它规格的为辅助块。

以上系列法、用模板模具拼装成组砌，双排孔下墙体厚度为70mm。如有在直缝处加设2M，这样可大大减少水平灰缝长度，对保证平行的施工时间可以Kw = 5.3xα - 1.4S = T₁来保障。

8. 砌体灰度及搭接标准力线

四、砌体强度等级与选用方法

为保证墙体使用安全性，砌筑砂浆强度等级应与块强度设计值匹配。具体见表1。

注：1、砌体强度等级和K₁、灰度值的单位均为MPa。

2、砌筑线 K₁ - 1 主块为长。

选用方法：

选门第节中符号标注为准：

设计说明
