03ZG002 民用多层砖房抗震构造（中南标图集）缺页

民用多层砖房抗震构造
批准单位：湖北省建设厅、河南省建设厅、湖南省建设厅、广东省建设厅、广西壮族自治区建设厅、海南省建设厅
批准文号：茅建2003142号
图集号：03ZG002
生效日期：2003.6.19
主编单位：湖北省建筑标准设计研究院

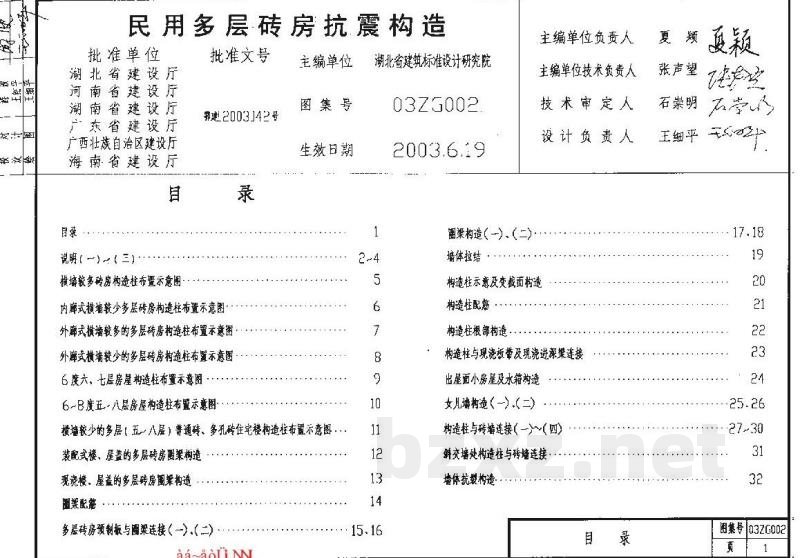

【目录】
说明
1 适用范围
2 设计内容
3 设计依据
4 基本要求
5 材料
6 选用方法
7 施工注意事项
8 其他

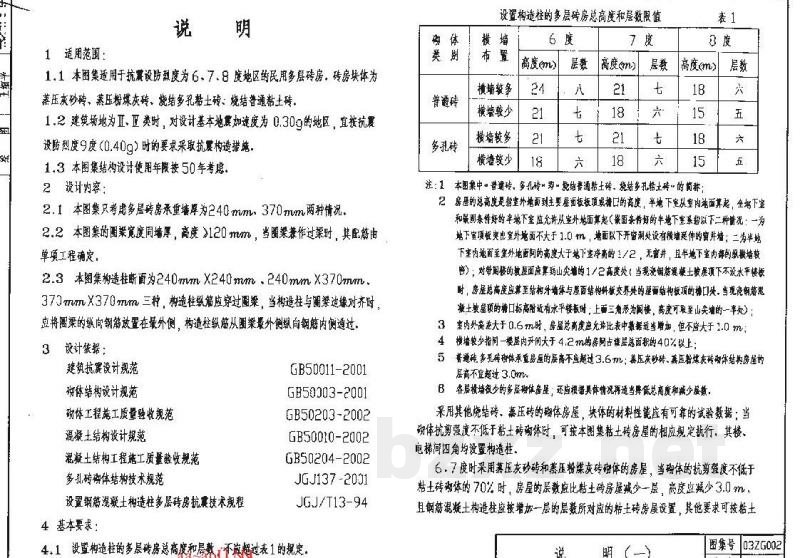

一、说明

1 适用范围
1.1 本图集适用于抗震设防烈度为6、7、8度地区的民用多层砖房。砖房块体为蒸压灰砂砖、蒸压粉煤灰砖、烧结多孔粘土砖、烧结普通粘土砖。
1.2 建筑场地为设计基本地基加速度为0.30g的地区，宜按抗震设防烈度9度（0.40g）时的要求采取抗震构造措施。
1.3 本图集设计使用年限按50年考虑。

2 设计内容
2.1 本图集只考虑多层砖房承重墙厚为240mm、370mm两种情况。
2.2 本图集的图梁宽度同墙厚，高度≥120mm。当图梁兼作圈梁时，其配筋由单项工程确定。
2.3 本图集构造柱断面为240mm×240mm、240mm×370mm、370mm×370mm三种。构造柱纵筋应穿过图梁；当构造柱与圈梁对齐时，应将圈梁的纵向钢筋布置在最外侧，构造柱纵筋从圈梁最外侧纵向钢筋内侧通过。

3 设计依据
《建筑抗震设计规范》 GB50011-2001
《预应力混凝土结构设计规范》 GB50303-2001
《砌体工程施工质量验收规范》 GB50203-2002
《混凝土结构设计规范》 GB50010-2002
《混凝土结构工程施工质量验收规范》 GB50204-2002
《多肢砖砌体结构技术规范》 JGJ137-2001
《设置钢筋混凝土构造柱多层砖房抗震技术规程》 JGJ/T13-94

4 基本要求
4.1 设置构造柱的多层砖房总高度和层数限值（见表1）：
表1：设置构造柱的多层砖房总高度和层数限值
| 类别 | 普通砖/多孔砖 | 横墙较多 | 横墙较少 |
| :--- | :--- | :--- | :--- |
| 6度 | 高度(m) 24 / 层数 8 | 高度(m) 21 / 层数 7 | 高度(m) 21 / 层数 7 |
| 7度 | 高度(m) 21 / 层数 7 | 高度(m) 18 / 层数 6 | 高度(m) 18 / 层数 6 |
| 8度 | 高度(m) 18 / 层数 6 | 高度(m) 15 / 层数 5 | 高度(m) 15 / 层数 5 |
注：
1. “横墙较少”指同一楼层内开间大于4.2m的房间占该层总面积的40%以上。
2. 房屋总高度是指室外地面到主要屋面板顶或檐口的高度；半地下室从室内地面算起；全地下室和条件良好的半地下室应从室外地面算起。
3. 房屋最大高宽比：6度为2.5；7度为2.5；8度为2.0。

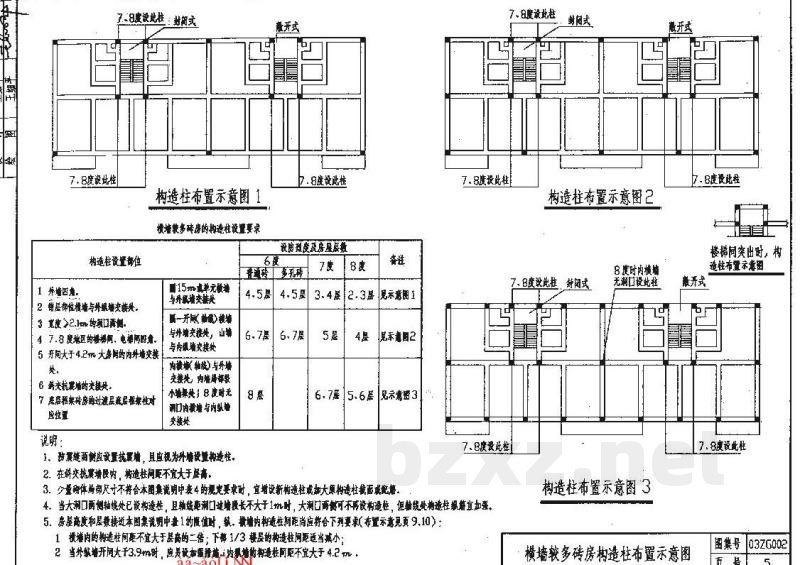

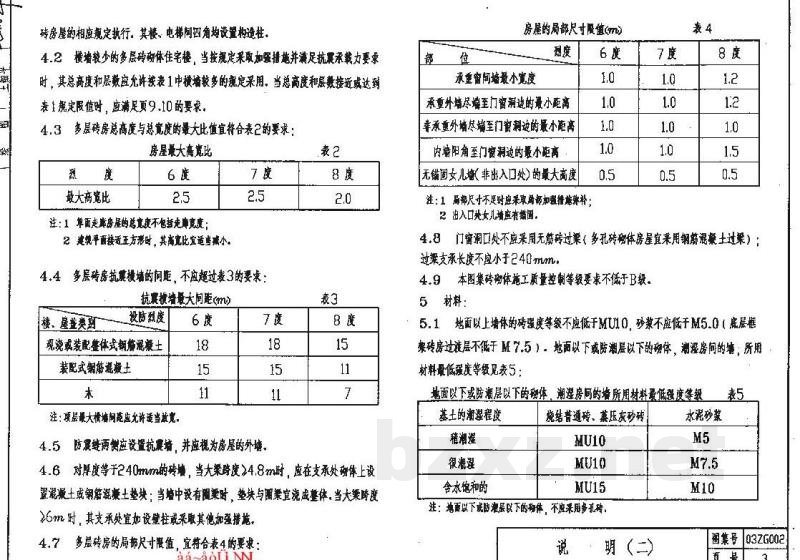

4.2 横墙间距要求（见表3）：
表3：抗震横墙最大间距(m)
| 设计设防烈度 | 现浇/装配整体式钢筋混凝土 | 装配式钢筋混凝土 | 木结构 |
| :--- | :--- | :--- | :--- |
| 6度 | 18 | 15 | 11 |
| 7度 | 18 | 15 | 11 |
| 8度 | 15 | 11 | 7 |

4.3 房屋局部尺寸限值（见表4）：
表4：房屋局部尺寸限值(m)
| 烈度 | 承重墙间最小距离(m) | 承重外墙端至门窗边最小距离(m) | 非承重外墙端至门窗边最小距离(m) | 无锚固女儿墙最大高度(m) |
| :--- | :--- | :--- | :--- | :--- |
| 6度 | 1.0 | 1.0 | 1.0 | 1.0 (0.5)
| 7度 | 1.0 | 1.0 | 1.0 | 1.0 (0.5)
| 8度 | 1.2 | 1.2 | 1.0 | 1.5 (0.5)

4.8 门窗过梁：门窗阑口处不应采用无筋砖过梁（多孔砖砌体房屋宜采用钢筋混凝土过梁），过梁支承长度不应小于240mm。

4.9 施工质量等级要求不低于B级。

5 材料
5.1 地面以上砌体：砖强度不低于M10，砂浆不低于M5.0（底层圈梁砂浆不低于M7.5）。
5.2 地面以下或防潮层以下：对于潮湿房间，砖强度不低于M10，砂浆不低于M7.5；对于极潮湿房间，砖强度不低于M15，砂浆不低于M10。
5.3 构造柱和圈梁混凝土强度等级采用C20，骨料粒径不宜大于20mm，钢筋宜用HPB25级钢（Φ）。

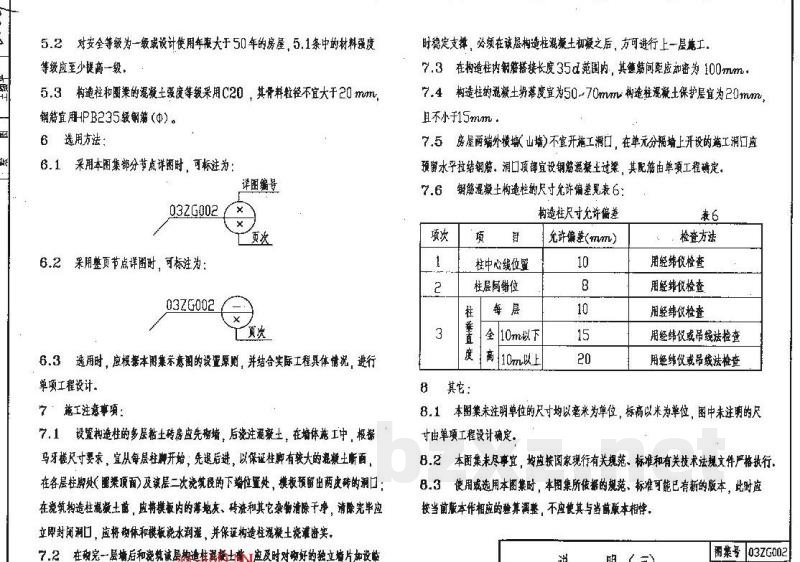

6 选用方法
6.1 采用本图集部分节点详图时，可标注为详图图号（如03ZG002-X）。
6.2 采用整页节点详图时，可标注为03ZG002。

7 施工注意事项
7.1 设置构造柱的多层粘土砖房应先砌墙，后浇注混凝土。在浇筑构造柱前，应将模板内的落地灰、砖渣和其它杂物清除干净，并保证模板与砌体缝隙严密，确保混凝土浇筑密实。
7.2 在完成一层墙后和浇筑该层构造柱前，应及时对已砌好的独立墙片加设临时稳定支撑。
7.3 构造柱内钢筋搭接长度在35d范围内，其钢筋间距应加密为100mm。
7.4 构造柱混凝土坍落值宜为50~70mm，保护层厚度宜为20mm，且不小于15mm。
7.5 房屋两端（外横墩山墙处）不宜开设施工洞口，在单元分隔墙上开设的施工口应预留水平拉结钢筋，洞口顶部宜设钢筋混凝土过梁。
7.6 构造柱尺寸允许偏差（见表6）：
表6：构造柱尺寸允许偏差
| 项目 | 柱中心线位置 | 柱层间错位 | 垂直度 |
| :--- | :--- | :--- | :--- |
| 每层 (10m以下) | 10mm | 8mm | 10mm |
| 每层 (10m以上) | 15mm | 20mm | 20mm |
（检查方法：中心线及错位用经纬仪检查，垂直度用经纬仪或吊线法检查）

8 其他
8.1 本图集未注明单位的尺寸均以毫米(mm)为单位，标高以米(m)为单位。
8.2 本图集未尽事宜，均应按国家现行有关规范、标准和有关技术法规文件严格执行。
