12J11 卫生、洗涤设施图集（DBJ03-22-2014）

12系列建筑标准设计图集 DBJ03-22-2014 12J11 卫生、洗涤设施

目录

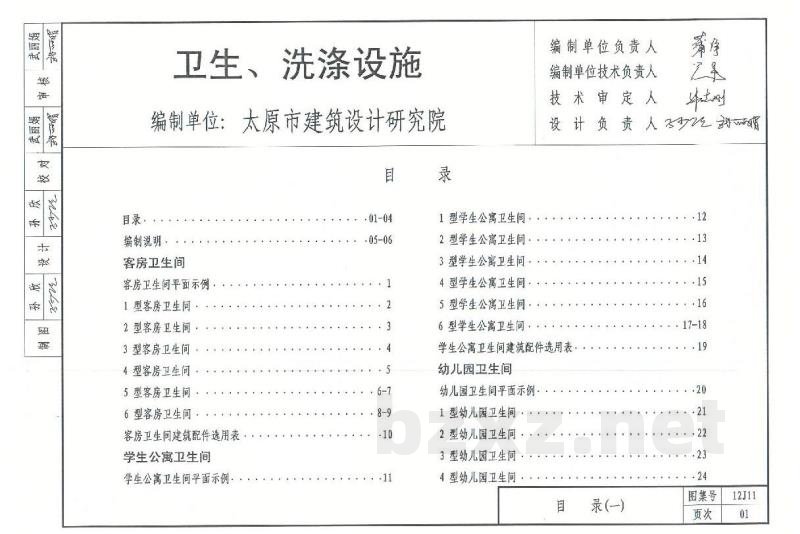

(一) 12J11 01
编制说明，客房卫生间（平面示例、1-6型）、客房卫生间建筑配件选用表、学生公寓卫生间（平面示例、1-6型）、学生公寓卫生间建筑配件选用表、幼儿园卫生间（平面示例、1-4型）、医院卫生间（平面示例、1-4型）、无性别卫生间详图、养老公寓卫生间（自用卫生间平面示例1-4型、公用卫生间及淋浴间平面示例1-2型、公用淋浴间1-2型、公用无障碍卫生间及淋浴间详图）、各类卫浴配件详图（浴盆拉手、浴巾架、手巾环、挂衣钩、肥皂盒、口杯架、梳妆镜、洗面台、吊顶选用表、块形/条形吊顶、灯槽、暖灯、换气扇、地坎、浴盆、按摩浴盆、检修门、遵便器等）。

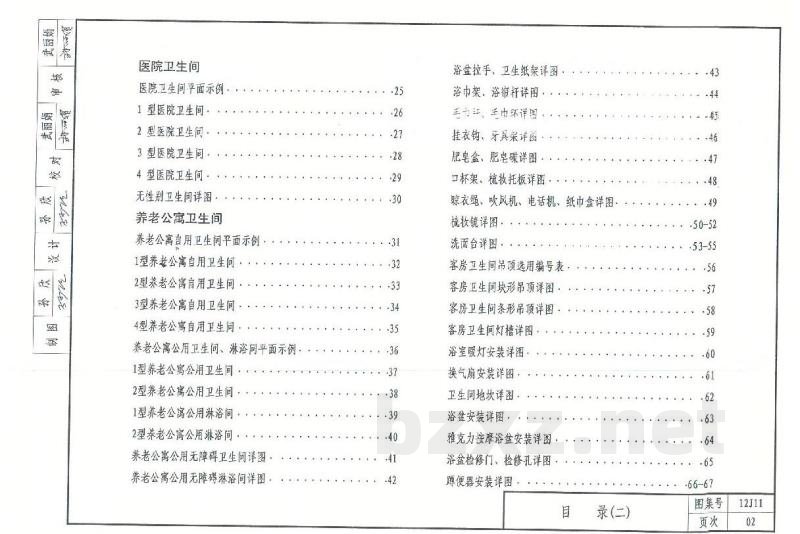

(二) 12J11 02
卫生洁具安装详图、隐蔽式水箱安装详图、地漏安装详图、地漏装饰盖详图、管道穿楼板构造详图、幼儿洗槽及洗面台详图、幼儿用具架、幼儿浴盆及厕所详图、儿童厕所隔断详图、医院厕所隔断、医院坐便器及小便器/便溺器安装详图、医院卫生间各类安全抓杆、养老公寓坐便器/小便器/洗面器及浴盆/淋浴安全抓杆、公共卫生间/淋浴间/洗漱间平面示例（1-4型）、淋浴间平面（1-2型）、洗漱间平面（1-2型）、各类安装配件详图（皂液盒、自动烘手器、翻转式婴儿盆、疏水板、防滑垫）、厕所隔断（三聚氰胺板、塑料隔断）、小便槽及小便器隔断选用表与详图、淋浴隔断选用表与详图。

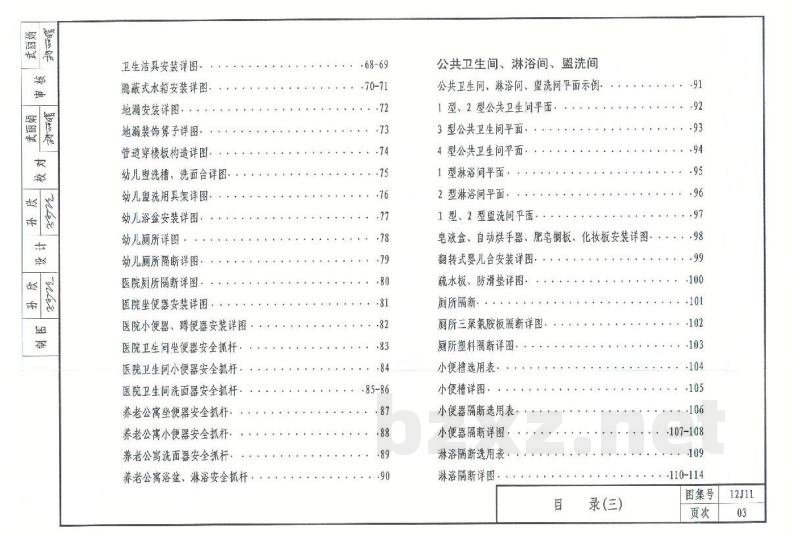

(三) 12J11 03
按摩浴池详图、下沉式浴池详图、桑拿房及蒸汽房平面示例、选用表及安装详图、排水沟及排水沟盖板详图、洗池（选用表、预制拖布池、陶瓷拖布池、厨房洗池、预制洗碗/菜/米池、预制单面洗池、现浇双面洗池、不锈钢洗池、不锈钢医用清洗池）。

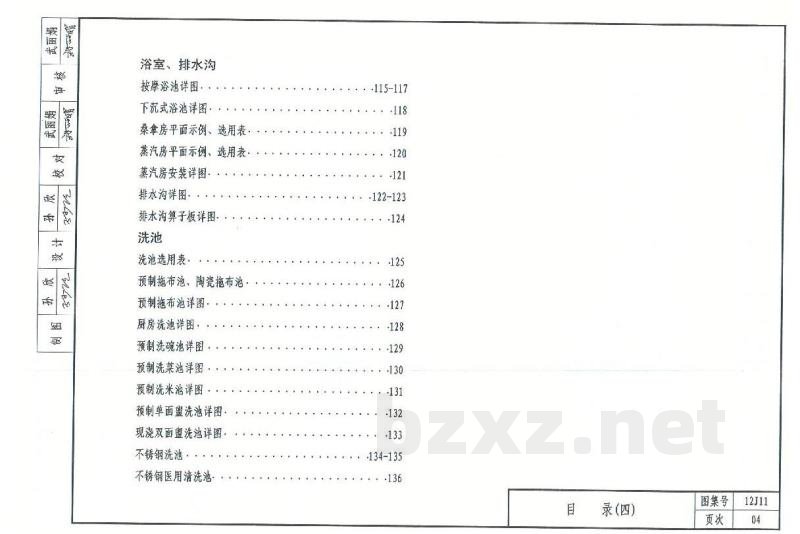

(四) 12J11 04

编制说明

1. 适用范围
本图集适用于一般标准的旅馆、学校、幼儿园、医院及养老公寓等民用建筑和一般工业建筑，并适当兼顾部分较高标准建筑的需要。

2. 编制依据
《民用建筑设计通则》 GB50352-2005；
《城市公共厕所设计标准》 CJJ14-2005；
《旅馆建筑设计规范》 JGJ62-90；
《宿舍建筑设计规范》 JGJ36-2005；
《托儿所、幼儿园建筑设计规范》 JGJ39-87；
《综合医院建筑设计规范》 JGJ49-88；
《老年人居住建筑设计标准》 GB/T50340-2003；
《老年人建筑设计规范》 JGJ122-99；
《无障碍设计规范》 GB50763-2012；
以及其他公共建筑设计规范中关于卫生、洗涤设施设计的相关规定。

3. 编制内容
3.1 旅馆、学生公寓、幼儿园、医院及养老公寓的卫生间；
3.2 一般工业与民用建筑的公共卫生间、淋浴间、洗漱间；
3.3 按摩浴池、桑拿房、蒸汽房、各类型洗池及卫生间配件安装构造详图。

4. 设计要求及选用注意事项
4.1 平面布置仅为示例，其中典型卫生间绘制了平面图、剖面图，并提供了卫生洁具及配件的安装构造详图。
4.2 卫生间平面和高度尺寸均为装修后的最小净尺寸或优选净尺寸。工程设计中可按实际情况进行调整。
4.3 卫生间的墙体、楼（地）面、顶面及墙面装饰等做法均按工程设计。吊顶内的卫生洗涤设施管道应做保温隔声处理，防止产生冷凝水。卫生间通风道的具体位置在平面示例中表示。
4.4 本图集中的厕、浴隔断在工程设计中可自行组合，组合时应注意平面尺寸、高度、材料等的统一。各种卫生间配件可根据需要自行选择增减，并在工程设计中注明位置及详图号。
4.5 当液压脚踏式开关敷设在楼（地）面面层内时，面层厚度不应小于45mm。
4.6 感应式卫生器具的电子感应器不宜安装在阳光直射或阳光强烈的部位。
