12J4-1 常用门窗图集（DBJ03-22-2014）

DBJT04-35-2012 常用门窗（12J4-1）

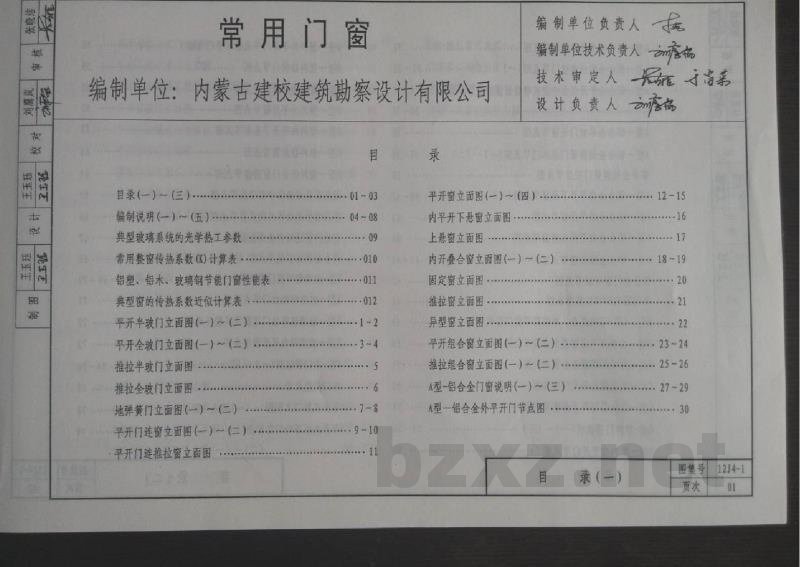

编制单位：内蒙古建校建筑勘察设计有限公司

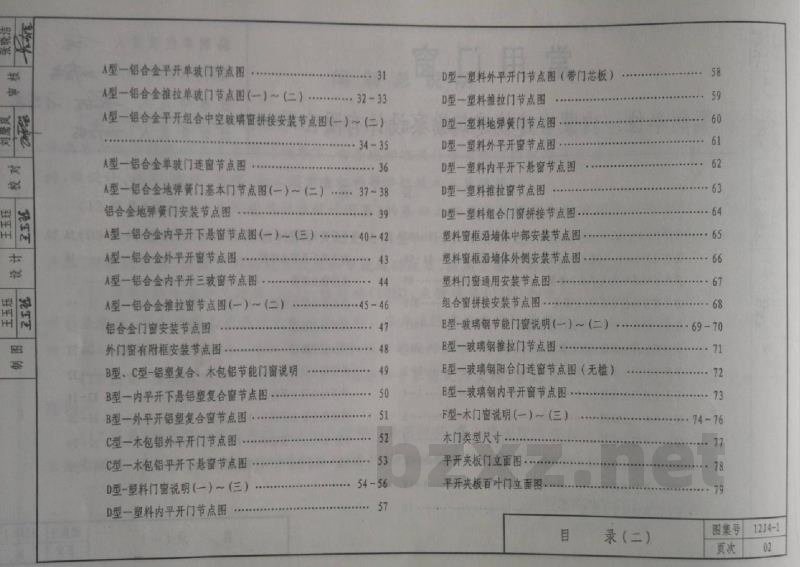

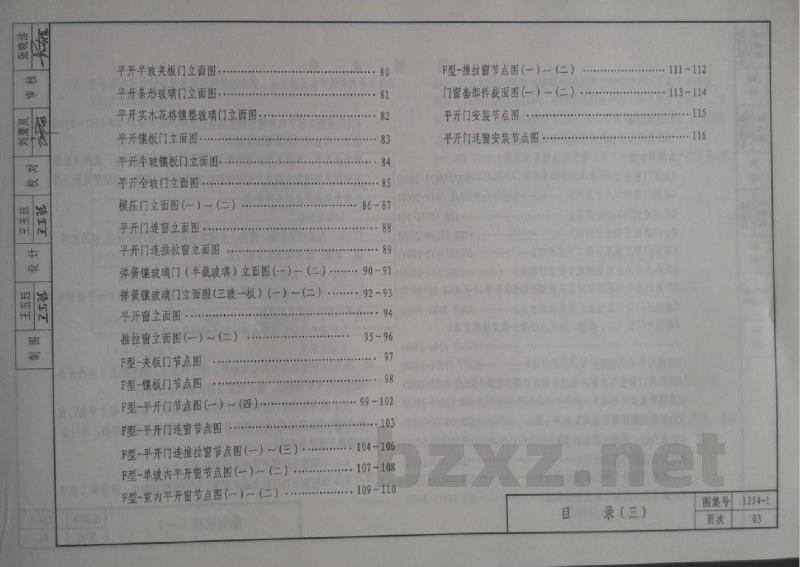

目录：
一、编制说明
二、典型玻璃系统的光学热工参数
三、常用整窗传热系数计算表
四、铝塑、铝木、玻璃钢节能门窗性能表
五、典型窗的传热系数近似计算表
六、门窗立面图及节点详图（平开门、推拉门、地弹簧门、平开窗、上悬窗、内开叠合窗等）

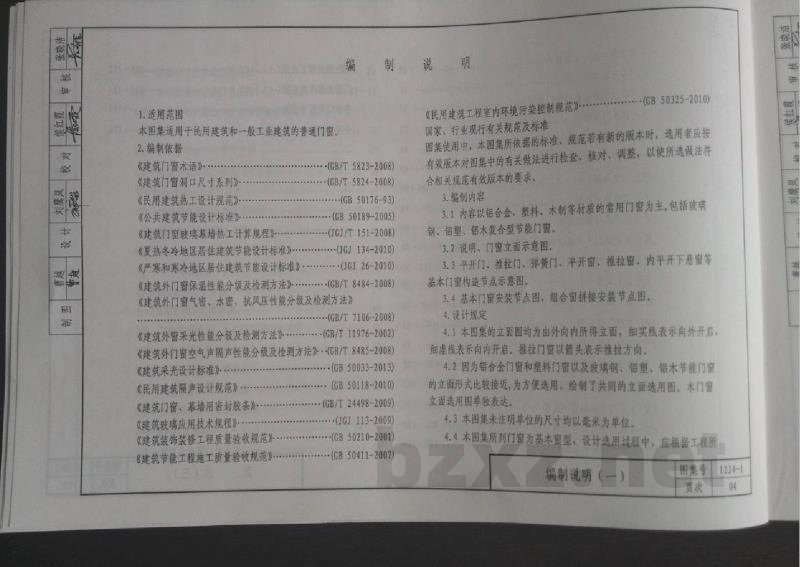

1. 适用范围
本图集适用于民用建筑和一般工业建筑的普通门窗。

2. 编制依据
本图集依据《建筑门窗术语》、《建筑门窗洞口尺寸系列》、《民用建筑热工设计规范》、《公共建筑节能设计标准》、《建筑门窗玻璃幕墙热工计算规程》、《民用建筑工程室内环境污染控制规范》(GB50325-2010)等国家、行业现行有关规范及标准图集编制而成。使用中应按有效版本对图集中的做法进行检查、核对。

3. 编制内容
3.1 内容以铝合金、塑料、木制等材质的常用门窗为主，包括玻璃钢、铝塑、铝木复合型节能门窗。
3.2 包含说明、门窗立面示意图。
3.3 包含平开门、推拉门、弹簧门、平开窗、推拉窗、内平开下悬窗等基本门窗构造节点示意图。
3.4 包含基本门窗安装节点图、组合窗拼接安装节点图。

4. 设计规定
4.1 立面图均为由外向内所得立面：细实线表示向外开启，细虚线表示向内开启；推拉门窗以箭头表示推拉方向。
4.2 为方便选用，绘制了共同的立面选用图，木门窗立面选用图单独表达。
4.3 未注明单位的尺寸均以毫米（mm）为单位。
4.4 设计选用过程中，应根据工程编制说明，对主受力杆件的强度进行核算，五金件及紧固件应与核算结果相适应。
4.5 门窗类型代号见表4.5：
- 平开门：PM
- 推拉门：TN
- 平开门连窗：LCM
- 平开门连推拉窗：TLCM
- 弹簧门：HM
- 平开窗：PC
- 内开叠合窗：DPC
- 上悬窗：SXC
- 固定窗：GC
- 推拉窗：TC
- 异型窗：YC
- 平开组合窗：ZPC
- 推拉组合窗：ZTC

4.6 门窗材质代号：
- 铝合金：L
- 木：M
- 玻璃钢：BG
- 塑料：S
- 铝塑：LS
- 铝木：LM

4.6.1 门窗玻璃配置：
- 单玻：D
- 中空玻璃：K
- 带纱扇：F

4.6.2 门窗编号示例：
如 S70KF-PC1-1518 表示：塑料70系列、中空玻璃带纱、上亮子、平开窗、洞口宽1500mm、洞口高1800mm。

4.7 节点详图索引方法：
详图编号 | 详图所在页数
12J4-1 | 对应页码

4.8 门窗节点图方位：
标注“室内”与“室外”以指示空间位置。

5. 技术要求
5.1 门窗的物理性能指标要求：
门窗的抗风压、水密、气密、保温、抗结露因子分级、隔声、遮阳、采光等八大性能分级指标参见相关标准表。
