基本信息

标准图集号：津07SJ112

图集名称：

津07SJ112 围护结构保温构造(CL墙体保温体系)

图集类别：其它

标准状态：现行

发布日期：2023-03-01

实施日期：2023-03-01

下载格式：pdf zip

关联标准

图集简介

标准内容

第 1 页
第 2 页
第 3 页
第 4 页
第 5 页
第 6 页
第 7 页
第 8 页
第 9 页
第 10 页

天津市工程建设标准设计

DBJT29-173-2007

围护结构保温构造

(CL墙体保温体系)

津07SJ112

[图片]	天津市建筑标准设计办公室 2007.7

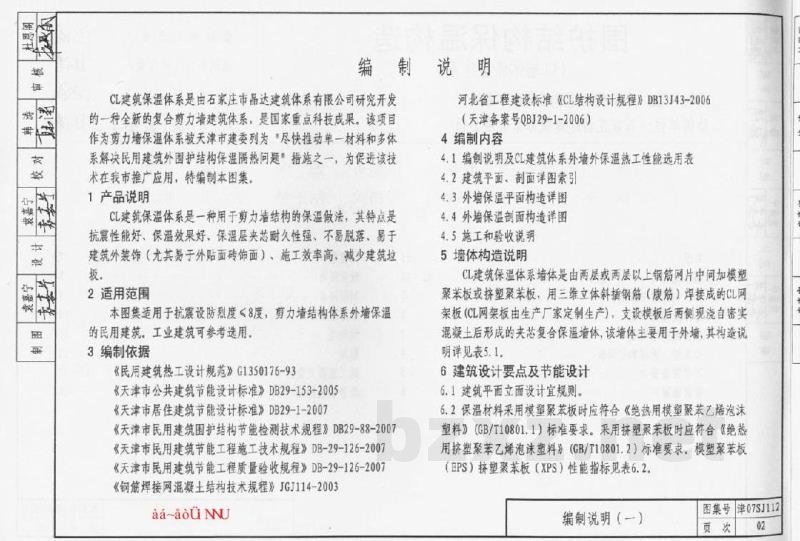

编制说明

4 编制内容
CL建筑保温体系是由石家庄市昌达建筑体系有限公司研究开发的一种全新的复合剪力墙建筑体系，是国家重点科技成果。该项目作为剪切力墙保温体系被天津市建委列为“尽快推广单一材料和多体系解决民用建筑物外围护结构保温隔热问题”措施之一，为促进技术在我市推广应用，特编制本图集。
河北省工程建设标准《CL结构设计规程》DB13J143-2006 （天津市号[Q]D259-1-2006）
4.1 编制说明及CL建筑体系外墙外保温施工工艺选用表
4.2 建筑平面、剖面详图索引
4.3 外墙体保温平面构造详图
4.4 外墙体保温剖面构造详图
4.5 施工和验收说明

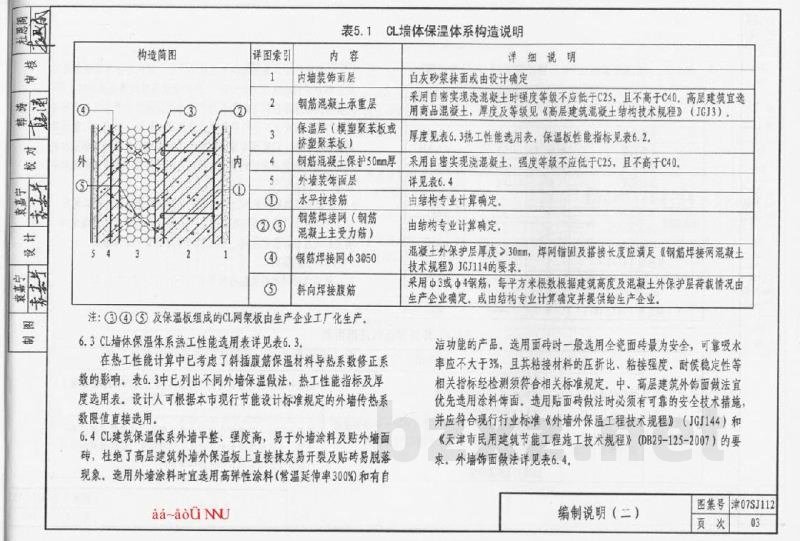

5 墙体构造说明
CL建筑保温体系墙体是由两层板两点以上钢筋网片中间加钢框架聚苯或玻热聚苯板，用三维立体斜拉钢筋（腹筋）焊接成的CL网架板（CL网架板由生产厂家定制生产），支设模板后两侧现浇自密实混凝土后形成的大芯复合保温墙体。该墙体主要用于外墙，构造说明详见表5.1。
6 建筑设计与设备及节能设计
6.1 建筑节能平面设计及计算说明

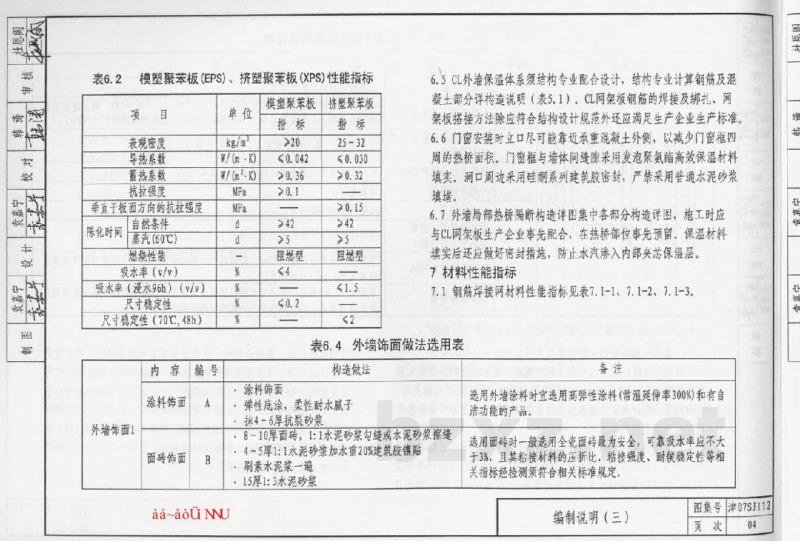

6.2 墙体材料采用模塑聚苯板时应符合《绝热用模塑聚苯乙烯泡沫塑料》(GB/T10801.1)标准要求。夹心保温型聚苯板应符合《绝热用挤塑聚苯乙烯泡沫塑料》(GB/T10801.2)标准要求。模塑聚苯板(EPS) 和挤塑聚苯板(XPS)性能指标见表6.2。

1 产品说明

CL建筑保温体系是一种用于剪力墙结构的保温做法，其特点是抗震性能好、保温效果好、保温层无长期耐久性、不易脱落。易于建筑外装饰（尤其易干外贴面砖饰面），施工效率高、减少建筑垃圾。

2 适用范围

本图集适用于抗震设防烈度<8度，剪力墙结构体系外墙保温的民用建筑。工业建筑可参考使用。

3 编制依据

《民用建筑设计统一标准》GB50352-2019
《天津市公共建筑节能设计标准》DB29-153-2005
《天津市居住建筑节能设计标准》DB29-1-2007
《天津市民用建筑围护结构节能构造技术规程》DB29-88-2007
《天津市民用建筑节能工程施工技术规程》DB-29-126-2007
《天津市民用建筑节能工程质量验收规范》DB-29-126-2007
《钢筋砼砌体混凝土结构技术规程》JGJ14-2003

编制说明（一）图集号：津DJS[1]12
页次：02

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
