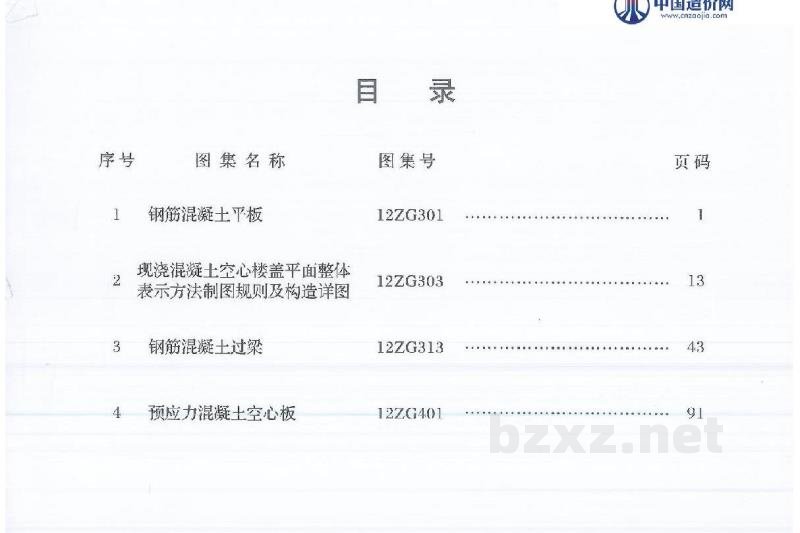

12ZG301-303-313-401 中南标图集合订本

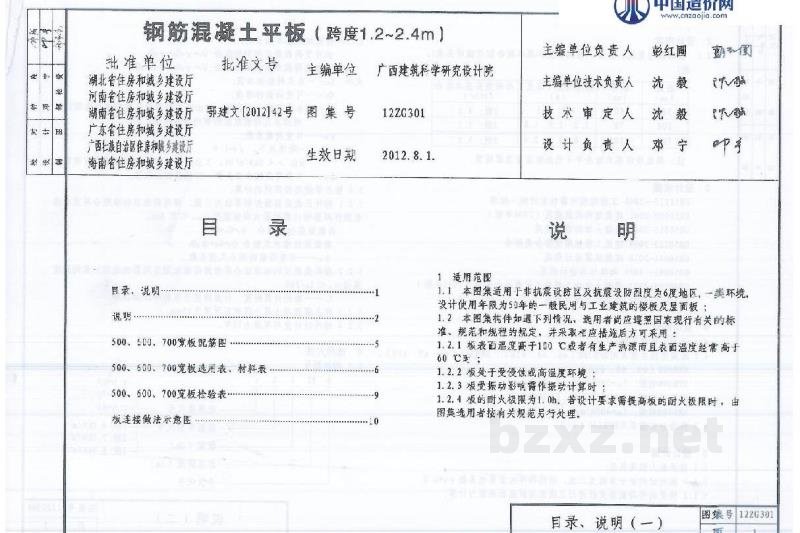

图集名称：钢筋混凝土平板（跨度1.2~2.4m）
图集号：12ZG301
批准单位：湖北省住房和城乡建设厅、湖南省住房和城乡建设厅、广东省住房和城乡建设厅、广西壮族自治区住房和城乡建设厅、海南省住房和城乡建设厅
主编单位：广西建筑科学研究设计院
生效日期：2012.8.1

【目录说明】
1. 适用范围
2. 设计内容
3. 采用材料
4. 设计计算
5. 选用方法
6. 制作、运输、安装注意事项

1. 适用范围
1.1 本图集适用于非抗震设防区及抗震设防烈度为6度地区，一类环境设计使用年限为50年的一般民用与工业建筑的楼板及屋面板。
1.2 本图集构件如遇下列情况，选用者尚应遵照国家现行有关的标准、规范和规程的要求，并采取相应措施后方可采用：
1.2.1 板表面温度高于100℃或者有生产热源且表面温度经常高于60℃；
1.2.2 板处于受侵蚀或高湿度环境；
1.2.3 板受振动影响需作振动计算时；
1.2.4 板的耐火极限为1.0h，若设计要求需提高板的耐火极限时，由图集选用者按有关规范另行处理。

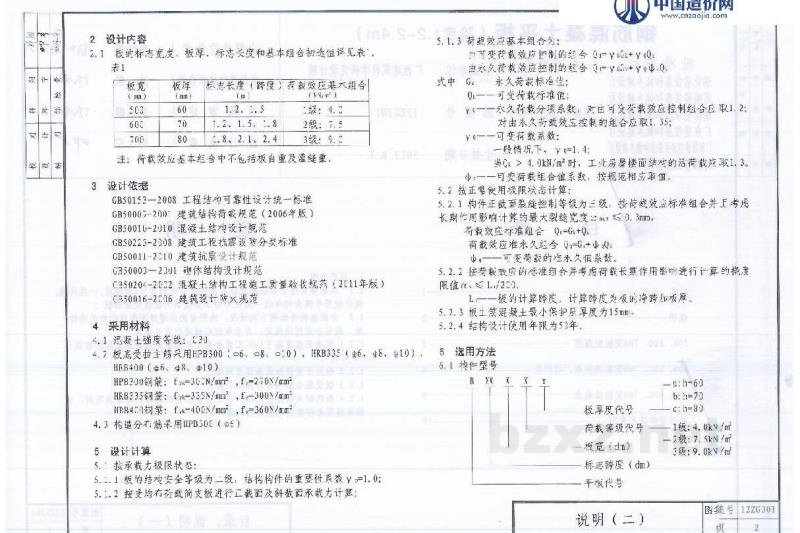

2. 设计内容
2.1 板的标志宽度、板厚、标志长度和基本组合初选值详见表1。
表1：板宽(m) 500、600、700；板厚(mm) 60、70、80；标志长度(m) 1.2、1.5、1.8、2.1、2.4；荷载效应基本组合(kN/m²)：2级：4.8，3级：6.5，4级：9.0。（注：荷载效应基本组合中不包括板自重及装修重）

3. 采用材料
4.1 混凝土强度等级：C30。
5. 钢筋采用：
5.1 主筋采用HPB300或HRB400；
5.2 箍筋采用HPB300。

4. 设计计算
5.1 按承载力极限状态：
5.1.1 板的结构安全等级为一级：结构构件的重要性系数γ=1.0。
5.2 按受弯荷载作用下的简支板进行正截面及斜截面承载力计算。
5.2.1 构件正截面裂缝控制等级为三级，按荷载效应标准组合并考虑长期作用影响进行计算，裂缝宽度a_{max}≤0.3mm。
5.2.2 按荷载效应的标准组合并考虑荷载长期作用影响进行计算的挠度值f/L ≤ 1/22。
5.2.3 板的混凝土最小保护层厚度为15mm。
5.2.4 构件设计使用年限为50年。

5. 选用方法
6.1 构件型号说明：
采用代号：板厚度代号、荷载等级代号、板宽(w)、标志跨度(l)进行组合。示例：B2-72 表示板厚70mm，2级荷载，宽度200mm（此处依原文逻辑推断），跨度7m（依原文逻辑推断）。

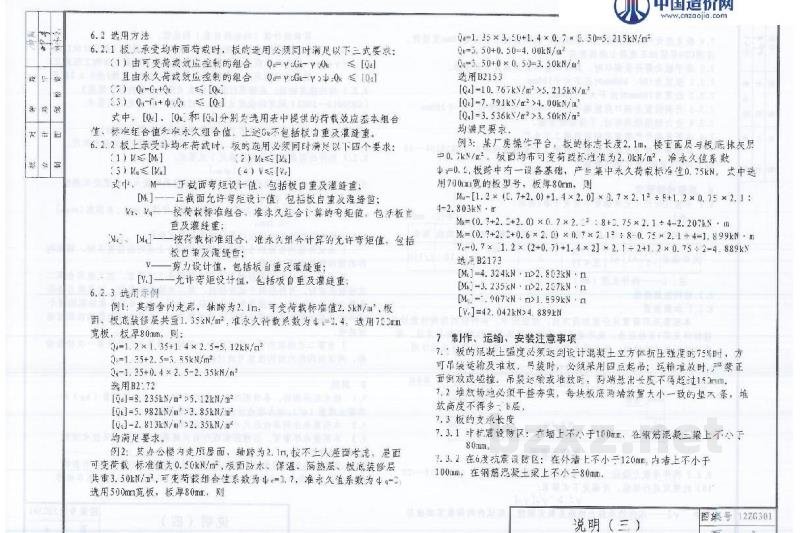

6.2 选用方法：
6.2.1 板一承受均布面荷载时，板的选用必须同时满足以下要求：
（1）由可变荷载效应控制的组合 [Qa] ≤ [Qa]
（2）由永久荷载效应控制的组合 [Q_p] ≤ [Q_p]
其中，[Qa]、[Q_p]分别为选用表中提供的荷载效应基本组合值。
6.2.2 板上承受非均布荷载时，选用必须满足弯矩、剪力设计值满足规范要求。

7. 制作、运输、安装注意事项
7.1 板的混凝土强度必须达到设计混凝土立方体抗压强度的75%时，方可吊装运输及现场安装；吊装时必须采用点起吊。
7.2 运输、堆放时，严禁板件相互碰撞；堆放时两端悬出长度不得超过15mm。
7.3 堆放场地必须平整夯实，每叠板底两块垫木大小一致，堆放高度不得超过8层。
7.4 板的支承长度：
7.4.1 非抗震设防区：在梁上不小于100mm，在筋混凝土梁上不小于80mm。
7.4.2 抗震设防区：在梁上不小于120mm，在钢筋混凝土梁上不小于100mm。
7.4.3 在钢筋墙柱上不小于80mm。
