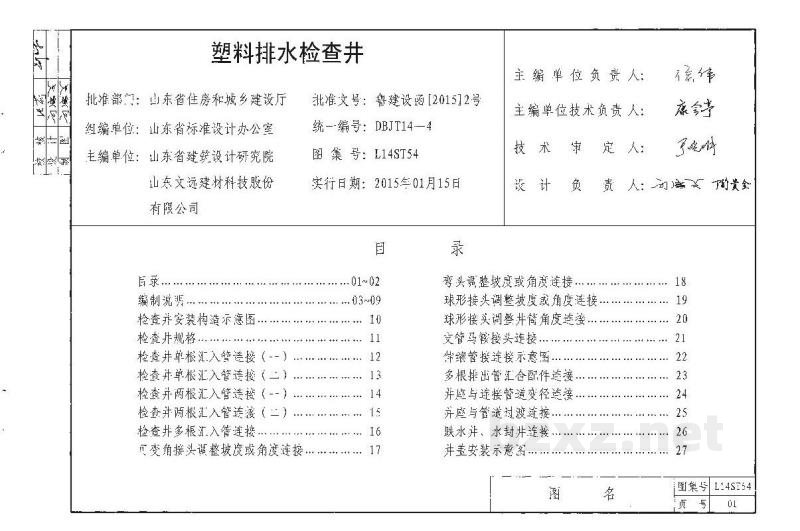

L14ST54 塑料排水检查井

批准部门：山东省住房和城乡建设厅
组编单位：山东省标准设计办公室
主编单位：山东建筑设计研究院

山东文远建材科技股份有限公司

批准文号：鲁建设函[2015]2号
统一编号：DBJT14-4
图集号：L14ST54
实行日期：2015年01月15日

目录 ...................................................... 01-02

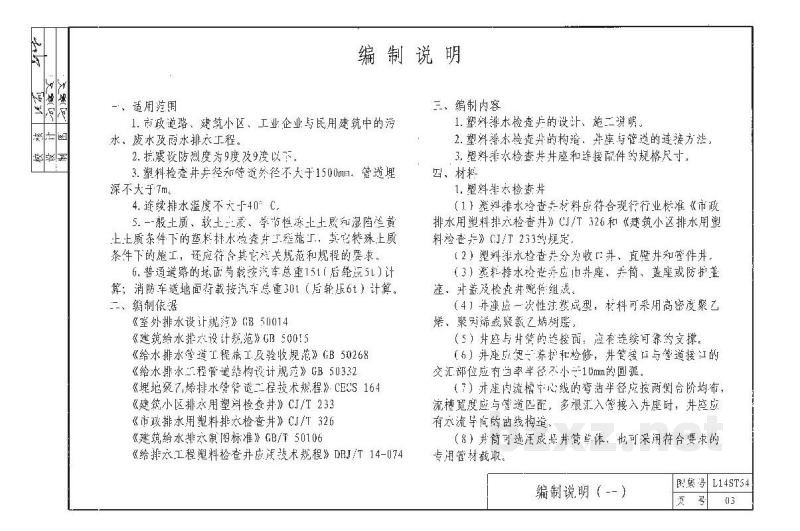

编制说明 .............................................. 03-09
检查井安装构造示意图 .................................... 10
检查井规格 .............................................. 11
检查井单侧汇入管连接（一）.............................. 12
检查井单侧汇入管连接（二）................................ 13
检查井两侧汇入管连接（一）............................... 14
检查井两侧汇入管连接（二）............................... 15
检查井多线汇入管连接 .................................... 16
可变角度斜口调整坡度或角度连接 .......................... 17

窨头网整体坡度或角度连接 .............................. 18
球形接头调整坡度或角度连接 ............................ 19
球形接头调整井升角度连接 .............................. 20
支管马鞍接头连接 ........................................ 21
伸缩管板接装示意图 ..................................... 22
多线排出管汇合配件连接 .................................. 23
井盖与波纹管通径连接 .................................... 24
井座与铸铁过流板连接 .................................... 25
跌水井、水封井连接 ...................................... 26
井盖安装示意图 .......................................... 27
