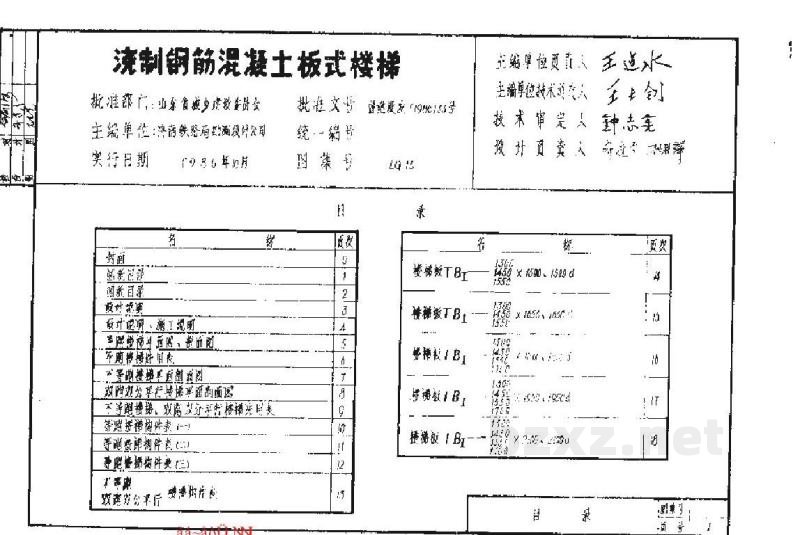

LG15 浇制钢筋混凝土板式楼梯

华东地区建筑标准设计协调项

山东省标准设计办公室

LG15 86G301

浇制钢筋混凝土板式楼梯

主编单位：济南铁路局建筑设计公司

批准：山东省基本建设局（1986年）

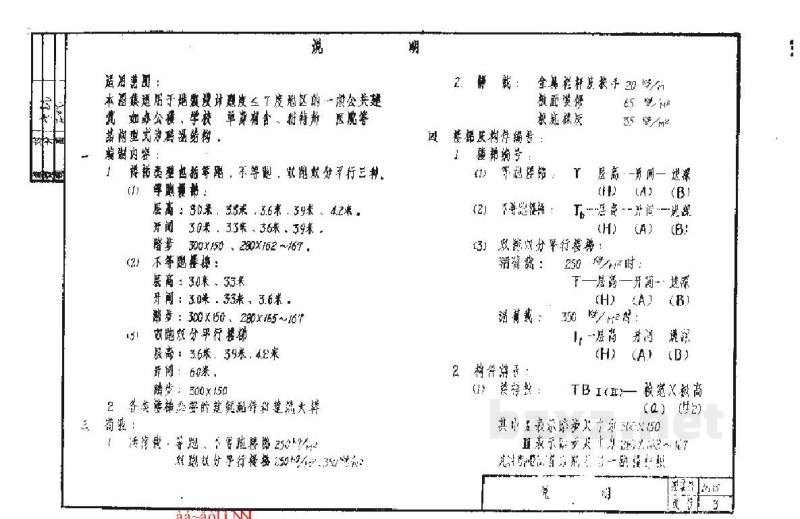

适用范围：
本图集适用于地震设计烈度三度及低烈度区的公共建筑，如办公楼、学校、单身宿舍、招待所、医院等。楼梯型式包括：

1. 等跑楼梯：
层高：3.0米、3.3米、3.6米、3.9米、4.2米。
开间：3.0米、3.3米、3.6米、3.9米。
踏步：300×150、280×162~167。

2. 不等跑楼梯：
层高：3.0米、3.3米。
开间：3.0米、3.3米、3.6米。
踏步：300×150、280×165~167。

3. 折行平行楼梯：
层高：3.6米、3.9米、4.6米。
开间：6.0米。
踏步：300×150。

设计参数及构造要求：
1. 楼梯梁宽度X开间。
2. 休息平台板、走道板净宽不得小于600mm（注：原文此处OCR识别混乱，根据常规规范推断，若原文为“当层高...走道净宽...”，通常指净宽要求，此处保留原文语义“当层高...走道净宽...”，具体数值因OCR错误无法确切还原，建议参照标准图集LG15原文）。
3. 楼梯净宽要求：
当活荷载为2.0kN/m²时，楼梯梁截面高度不得大于2.0h（h为板厚）；
当活荷载为3.5kN/m²时，楼梯梁截面高度不得大于0.5h（此处OCR严重错误，通常指挠度或配筋率限制，建议核对原文）。
4. 本图集为现浇钢筋混凝土板式楼梯、平台板、走道梁、梯梁、扶手栏杆按现浇设计。如平台板或走道梁需预制，应另行计算。

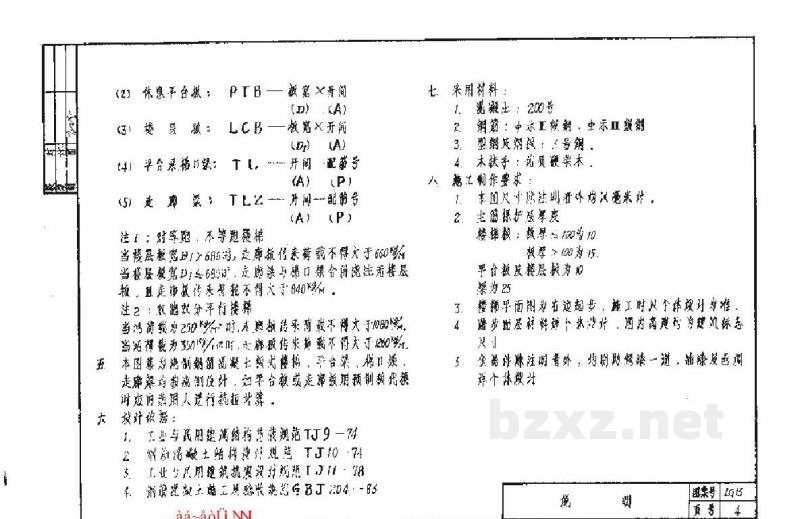

设计依据：
1. 《工业与民用建筑结构设计规范》TJ9-83。
2. 《混凝土结构设计规范》TJ10-74。
3. 《民用建筑防抗震设计规范》TJ9-83。
4. 《混凝土结构抗震设计规范》（注：原文编号模糊，推测为当时适用的抗震规范）。

采用材料：
1. 混凝土：C20级（原文200号）。
2. 钢筋：I级、II级钢筋。
3. 型钢：槽钢（原文模糊）。
4. 木扶手：松木或杉木（原文模糊，推测为常见扶手木材）。

施工制作要求：
1. 混凝土保护层厚度：梁板为25mm，板为15mm（原文“极厚”推测为保护层厚度相关，具体数值依据当时规范，通常梁为25mm，板为15mm，此处根据常见标准推测，原文“核星：a号10 极厚 政心 禁25”可能指保护层厚度为25mm，板为10mm？需结合具体图纸确认，通常梁主筋保护层25mm，分布筋15mm，板主筋15mm，分布筋10mm）。
2. 踏步面层除注明者外，均做水泥砂浆面层，踢脚线做水磨石或水泥砂浆饰面（原文“谢辣爱色间弹中林理计”推测为饰面做法描述）。

注：因OCR识别错误较多，部分具体尺寸、材料等级及施工细节可能存在偏差，请以原始纸质标准图集为准。
