05D14 安全防范工程

安全防范工程 05系列建筑标准设计图集
DBJT03—22-2005
05D14
安全防范工程

编制单位：北方设计研究院

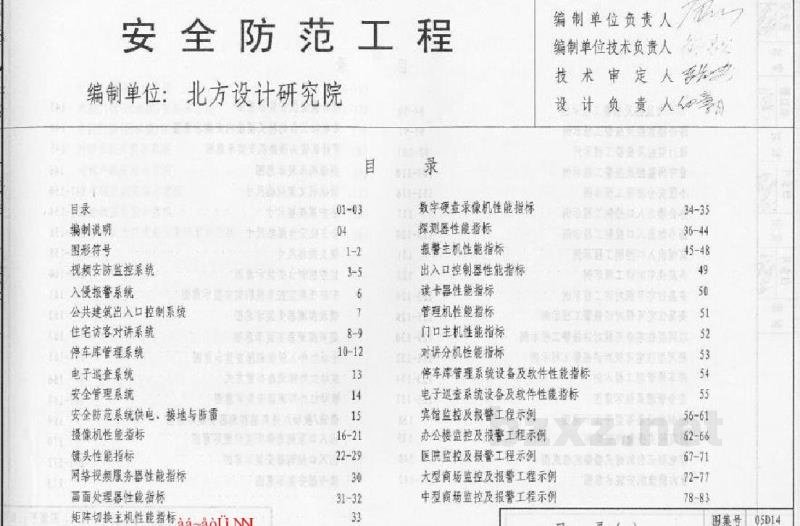

目录

编制说明
图形符号
视频安防监控系统
入侵报警系统
公共建筑出入口控制系统
住宅访客对讲系统
停车库管理系统
电子巡查系统
安全管理系统
手眼机

安全防范系统供电、接地与防雷
摄像机性能指标
镜头性能指标
网络视频服务器性能指标
画面处理器性能指标
矩阵切换主机性能指标
数字硬盘录像机性能指标
探测器性能指标
报警主机性能指标
出入口控制器性能指标
读卡器性能指标
管理机性能指标
门口主机性能指标
对讲分机性能指标

编制单位负责人：[签名]
编制单位技术负责人：[签名]
技术审定人：[签名]
设计负责人：[签名]

停车库管理系统设备及软件性能指标
电子巡查系统设备及软件性能指标

工程示例：
宾馆监控及报警工程示例
办公楼监控及报警工程示例
医院监控及报警工程示例
大型商场监控及报警工程示例
中型商场监控及报警工程示例
超市监控及报警工程示例
图书馆监控及报警工程示例
综合楼监控及报警工程示例
银行监控及报警工程示例
看守所监控及报警工程示例
小区安全防范工程示例

出入口控制工程示例：
办公楼出入口控制工程示例
图书馆出入口控制工程示例
宾馆出入口控制工程示例

住宅对讲工程示例：
多层住宅对讲工程示例
多层住宅可视对讲工程示例
高层住宅可视对讲报警工程示例
联网型住宅非可视对讲报警工程示例
联网型住宅可视对讲报警工程示例

停车库管理工程示例
安全管理系统示意图
控制室设备布置平面示意图

设备安装示意图：
固定式摄像机组成图
带电动云台的枪式摄像机组成图
室内摄像机安装示意图
室外摄像机安装示意图
带电动云台的枪式摄像机安装示意图
带针孔镜头摄像机安装示意图
摄像机吊装示意图
摄像机支架规格尺寸
防护罩规格尺寸
全方位云台规格尺寸
镜头规格尺寸
监控控制台安装示意图
安防视频监控系统机架安装示意图
微波探测器安装示意图
超声波探测器安装示意图
主动红外入侵探测器安装示意图
被动红外探测器布置方式
被动红外探测器安装示意图
微波/被动红外双鉴探测器安装示意图
出入口系统总体安装位置示意图
出入口控制器安装示意图
读卡器安装示意图
电磁门锁安装示意图
电控门锁（阳极锁）安装示意图
电控门锁（阴极锁）安装示意图
对讲主机安装示意图
可视户机安装示意图
非可视户机安装示意图
地感线圈安装示意图
停车库出入口设备安装位置示意图

图形符号

序号 1: 电视摄像机（平面及系统图表示）
序号 2: 变焦镜头电视摄像机（平面及系统图表示）
序号 3: 带云台的电视摄像机（平面及系统图表示）
序号 4: 带云台变焦镜头摄像机（平面及系统图表示）
序号 5: 针孔电视摄像机（平面及系统图表示）
序号 6: 摄像机（平面及系统图表示）
序号 7: 光栅探测器（平面及系统图表示）
序号 8: 解调器（平面及系统图表示）
序号 9: 图像分割器（平面及系统图表示）
序号 10: 电视监视器（系统及框图表示）
序号 11: 彩色电视监视器（系统及框图表示）
序号 12: 彩色显示器（系统及框图表示）
序号 13: 带式录放机（系统及框图表示）
序号 14: 紧急按钮开关（平面及系统图表示）
序号 15: 紧急按钮开关（平面及系统图表示）
序号 16: 门（窗）磁开关（平面及系统图表示）
序号 17: 玻璃破碎探测器（平面及系统图表示）
序号 18: 红外破玻探测器（平面及系统图表示）
序号 19: 微波探测器（平面及系统图表示）
序号 20: 超声波探测器（平面及系统图表示）
序号 21: CT发射器（平面及系统图表示）
序号 22: CT接收器（平面及系统图表示）
序号 23: 核装设备（平面及系统图表示）
序号 24: 警铃/蜂鸣器（平面及系统图表示）
序号 25: 保安巡查打卡器（平面及系统图表示）
序号 26: 读卡器（平面及系统图表示）
序号 27: 键盘式控制器（平面及系统图表示）
序号 28: 出入口数据控制器（平面及系统图表示）
序号 29: 电控锁或磁力锁（平面及系统图表示）
