L91G305 钢筋混凝土阳台

山东省建筑标准设计

钢筋混凝土阳台

DBJT14-3

图集号：L91G305

1994

钢筋混凝土阳台

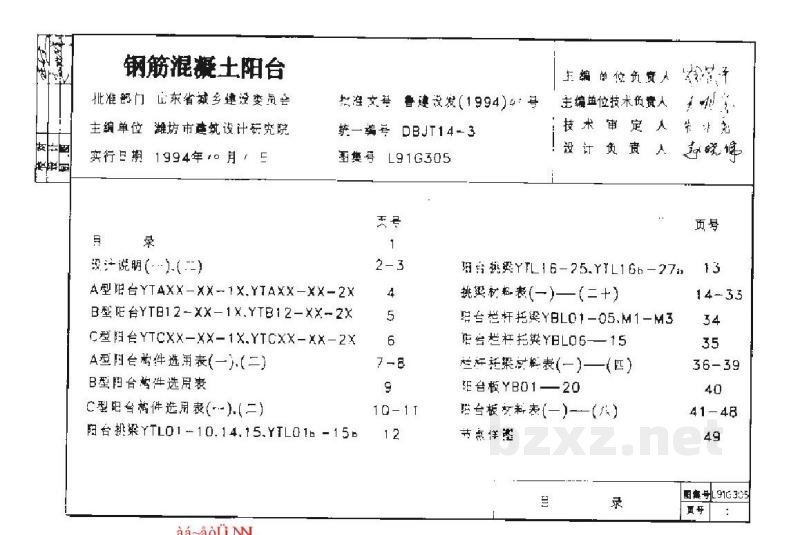

目录

目录

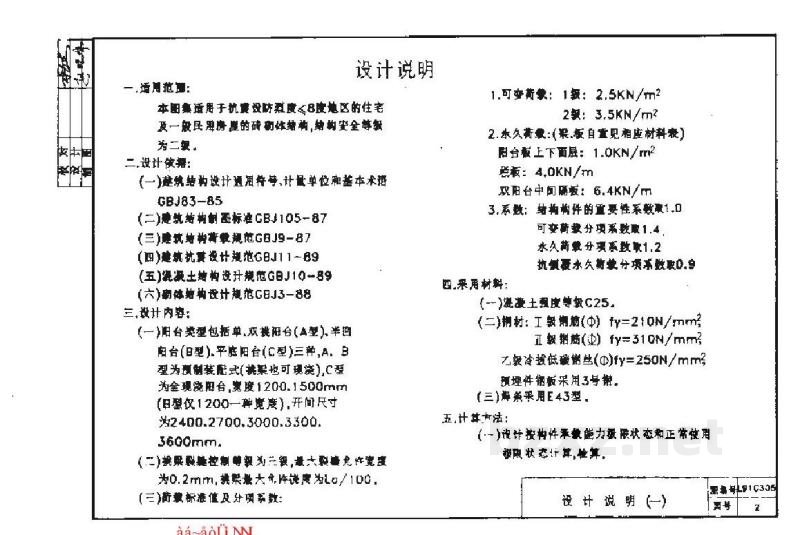

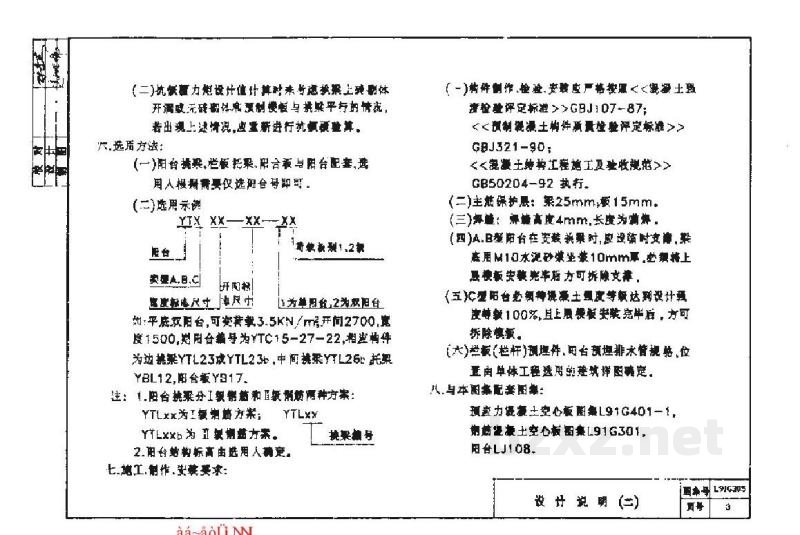

设计说明

一、适用范围：

本图集适用于抗震设防烈度≤8度地区的住宅及一般民用房屋的预制阳台板，其安全等级为二级。

二、设计依据：

1. 建筑制图符号通用符号、计量单位基本术语 GBJ83-85
2. 建筑结构荷载标准 GBJ105-87
3. 混凝土结构设计规范 GBJ9-87
4. 高层民用建筑设计规程 GBJ11-89
5. 建筑抗震设计规范 GBJ11-89
6. 砌体结构设计规范 GBJ3-88

三、设计内容：

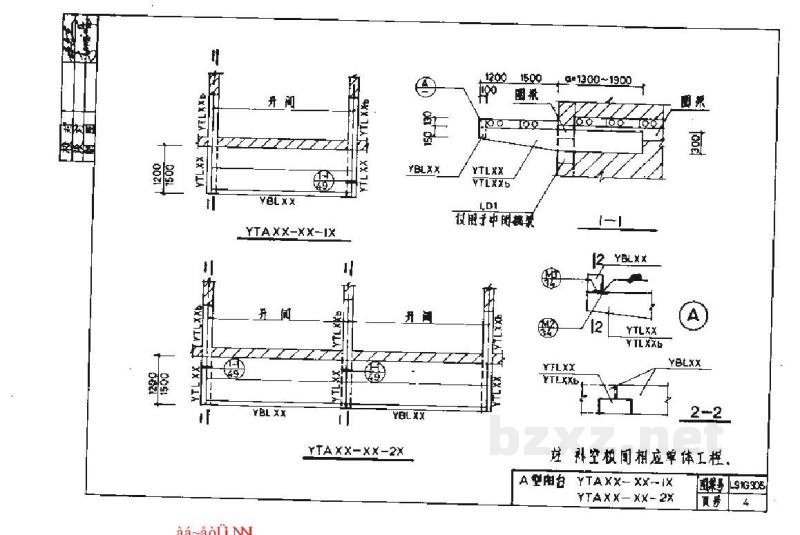

1. 阳台类型有栏板单、双挑阳台（A型），半阳阳台（B型）、平面阳台（C型）三种。A、B型为预制装配式（梁架也可现浇），C型为全现浇阳台，宽度1200、1500mm；B型仅1200一种宽度，开间尺寸为2400、2700、3000、3300、3600mm。
2. 混凝土强度等级为三级，最大允许挠度值为L/250，板底最大允许挠度为Lo/180。
3. 荷载标准值及分项系数：

四、采用材料：

1. 混凝土强度等级C25。
2. 钢筋：Ⅰ级钢筋(φ) fy=210N/mm²
   Ⅱ级钢筋(ψ) fy=310N/mm²
   Ⅲ级钢筋(Φ) fy=280N/mm²
3. 预埋件钢板采用3号钢。
4. 垫条系采用E45型。

五、计算方法：

1. 设计构件承载能力极限状态和正常使用极限状态，验算。

1. 可变荷载：1类：2.5KN/m²
2类：3.5KN/m²

2. 永久荷载（含阳台面及面层材料）
阳台梁上下翼缘：1.0KN/m²
板底：4.0KN/m
双阳台中间隔墙：6.4KN/m

3. 系数：结构构件的重要性系数取1.0
可变荷载分项系数取1.4
永久荷载分项系数取1.2
抗震作用效应组合分项系数取0.9
