01SS105 常用小型仪表及特种阀门选用安装

给水水表、温度计、压力表、止回阀、排气阀、液位阀、减压阀等的选用及安装。

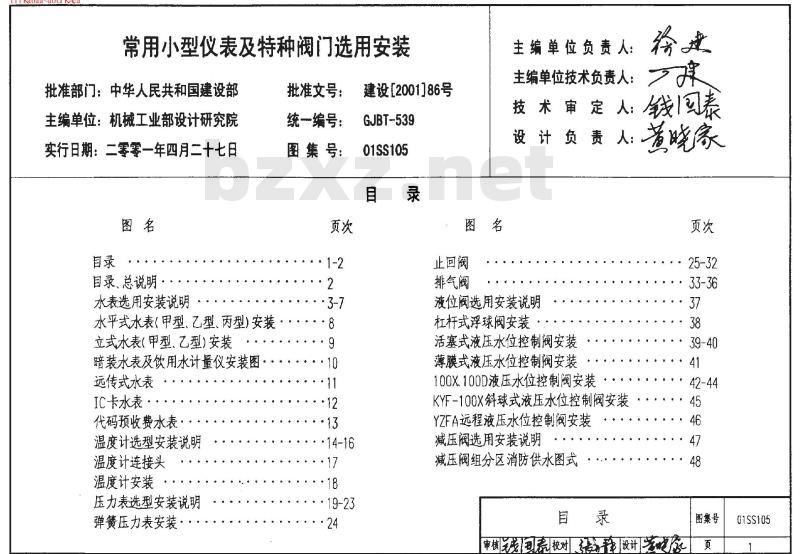

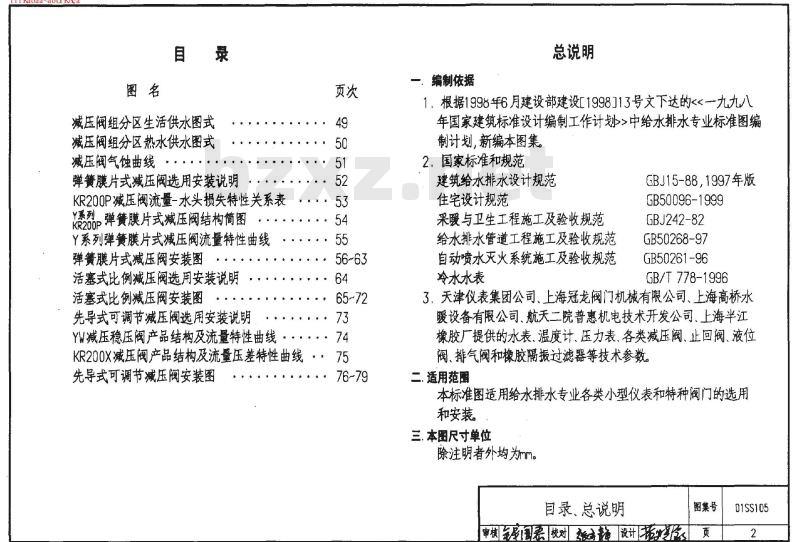

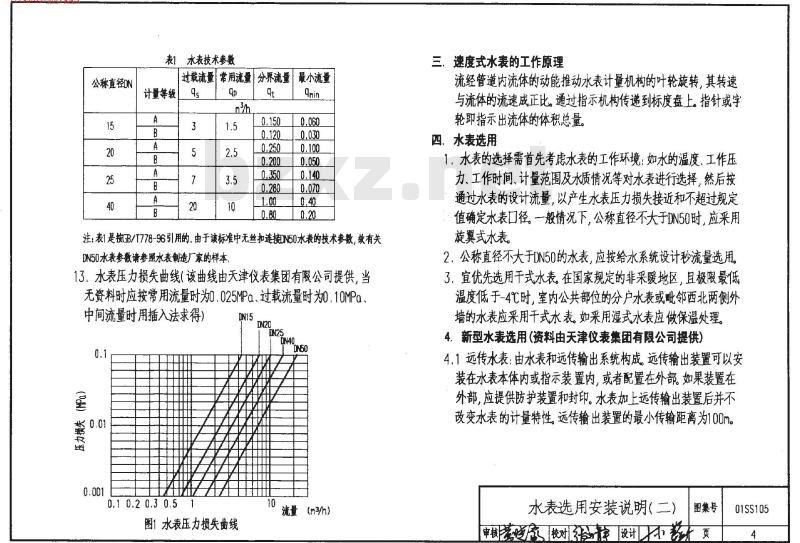

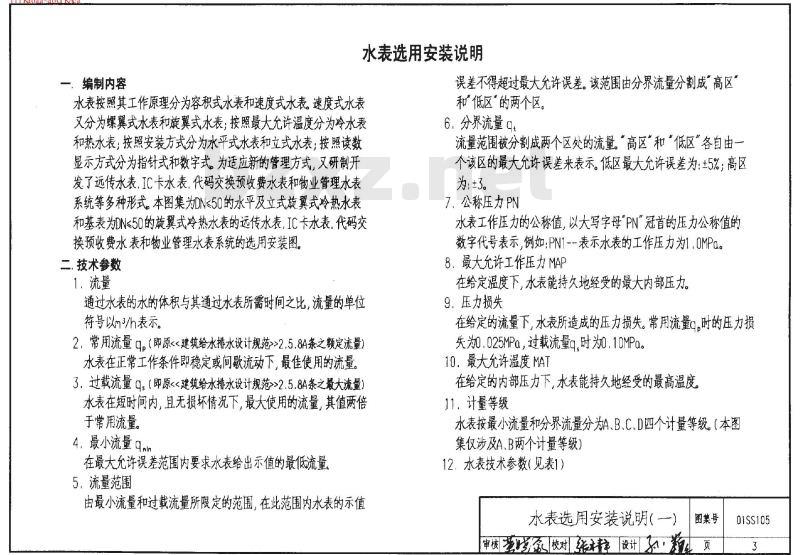

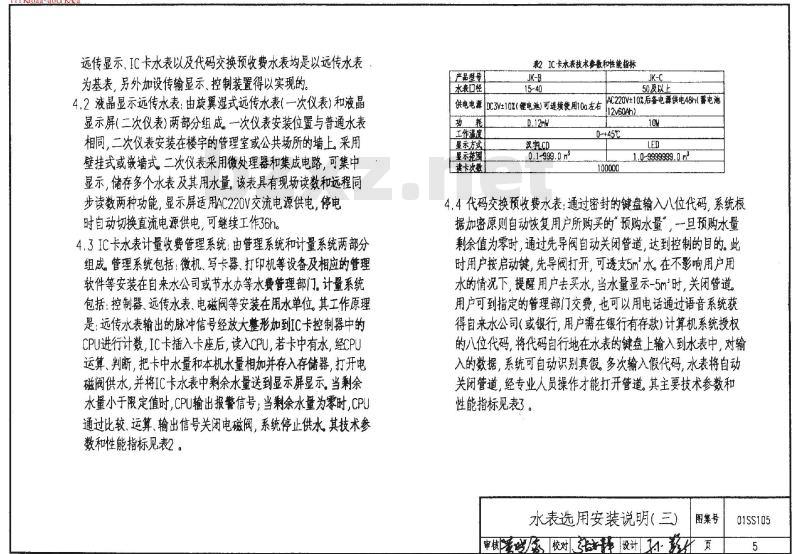

常用小型仪表及特种阀门选用安装 批准部门：中华人民共和国建设部 主编单位：机械工业部设计研究院 实行日期：二零零一年四月二十七日 图集号：GJBT-539 / 01SS105 目录 1. 总说明 2. 水表选用安装说明 - 水平式水表(甲型、乙型、丙型)安装 - 立式水表(甲型、乙型)安装 - 暗装水表及饮用水计量仪安装 - 远传式水表（IC卡水表、代码预收费水表等） 3. 温度计选型安装说明 - 温度计连接头及安装 4. 压力表选型安装说明 - 弹簧压力表安装 5. 液位阀选用安装说明 - 杠杆式浮球阀安装 - 活塞式/薄膜式液压水位控制阀安装等 6. 减压阀选用安装说明 - 减压阀组分区供水图式（生活/热水供水） - 减压阀特性曲线及减压阀安装图等 总说明 一、编制依据 1. 根据1998年6月建设部建设[1998]13号文下达的《一九九八年国家建筑标准设计编制工作计划》中给水排水专业标准图编制计划，新编本图集。 2. 国家标准和规范： - 建筑给水排水设计规范 GBJ15-88（1997年版） - 住宅设计规范 GB50096-1999 - 采暖与卫生工程施工及验收规范 GBJ242-82 - 给水排水管道工程施工及验收规范 GB50268-97 - 自动喷水灭火系统施工及验收规范 GB50261-96 - 冷水水表 GB/T 778-1996 3. 技术参数由天津仪表集团公司、上海冠龙阀门机械有限公司、上海高桥水暖设备有限公司、航天二院普惠机电技术开发公司、上海半江橡胶厂等单位提供。 二、适用范围 本标准图适用给水排水专业各类小型仪表和特种阀门的选用和安装。 三、本图尺寸单位 除注明者外均为 mm。 水表选用安装说明 一、编制内容 水表按照其工作原理分为容积式水表和速度式水表。速度式水表又分为螺翼式水表和旋翼式水表；按照最大允许温度分为冷水表和热水表；按照安装方式分为水平式水表和立式水表；按照读数显示方式分为指针式和数字式。为适应新的管理方式，又研制开发了远传水表、IC卡水表、代码交换预收费水表和物业管理水表系统等多种形式。本图集为 DN≤50 的水平及立式旋翼式冷热水表，以及基表为 DN<50 的旋翼式冷热水表的远传水表、IC卡水表、代码交换预收费水表和物业管理水表系统的选用安装图。 二、技术参数 1. 流量：通过水表的水的体积与其通过水表所需时间之比，流量的单位符号以 m³/h 表示。 2. 常用流量 $Q_n$：即原《建筑给水排水设计规范》2.5.8A 条之额定流量。水表在正常工作条件（即稳定或间歇流动）下，最佳使用的流量。 3. 过载流量 $Q$：即原《建筑给水排水设计规范》2.5.8A 条之最大流量。水表在短时间内，且无损坏情况下，最大使用的流量，其值两倍于常用流量。 4. 最小流量 $Q_{min}$：在最大允许误差范围内要求水表给出示值的最低流量。 5. 流量范围：由最小流量和过载流量所限定。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

目录 1 目录、总说明 2 水表选用安装说明 3 水平式水表(甲型、乙型、丙型)安装 8 立式水表(甲型、乙型)安装 9 暗装水表及饮用水计量仪安装图 10 远传式水表 11 IC卡水表 12 代码预收费水表 13 温度计选型安装说明 14 温度计连接头 17 温度计安装 18 压力表选型安装说明 19 弹簧压力表安装 24 止回阀 25 排气阀 33 液位阀选用安装说明 37 杠杆式浮球阀安装 38 活塞式液压水位控制阀安装 39 薄膜式液压水位控制阀安装 41 100x、100D液压水位控制阀安装 42 KYF-100X斜球式液压水位控制阀安装 45 YZFA远程液压水位控制阀安装 46 减压阀选用安装说明 47 减压阀组分区消防供水图式 48 减压阀组分区生活供水图式 49 减压阀组分区热水供水图式 50 减压阀气蚀曲线 51 弹簧膜片式减压阀选用安装说明 52 KR200P减压阀流量－水头损失特性关系表 53 Y系列KR200P弹簧膜片式减压阀结构简图 54 Y系列弹簧膜片式减压阀流量特性曲线 55 弹簧膜片式减压阀安装图 56 活塞式比例减压阀选用安装说明 64 活塞式比例减压阀安装图 65 先导式可调节减压阀选用安装说明 73 YW减压稳压阀产品结构及流量特性曲线 74 KR200X减压阀产品结构及流量压差特性曲线 75 先导式可调节减压阀安装图 76
