L91G401-1 预应力混凝土空心板

图集号:L91G401—1

标准设计研究所编 1993

预应力混凝土空心板

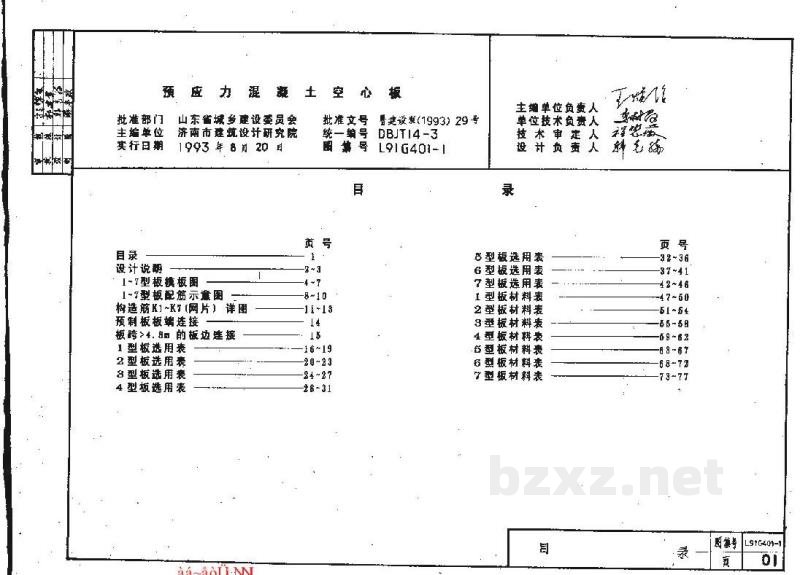

目录

目 录 图号 L91G401-1
页 01

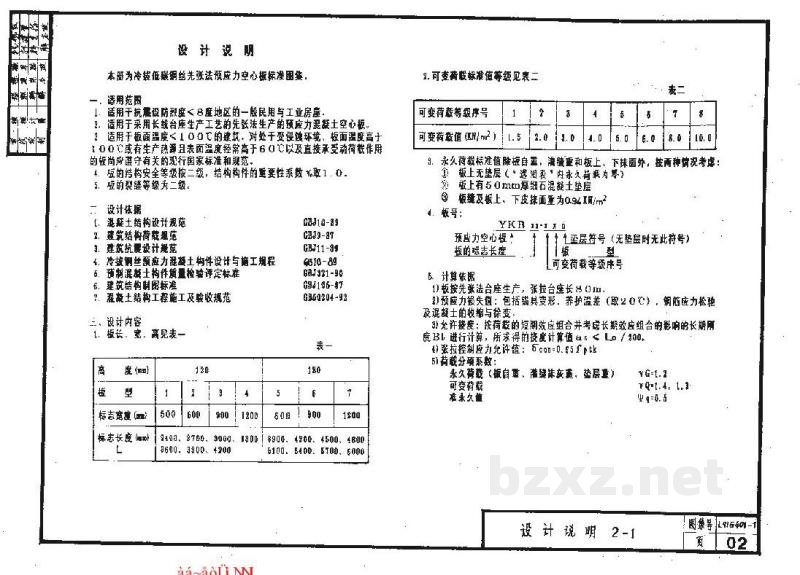

设计说明

本图为预应力混凝土空心板标准图集。

一、适用范围

1. 适用于抗震设防烈度≤8度地区的一般民用与工业房屋。
2. 用于采用长线张拉法生产工艺的预应力混凝土空心板。
3. 适用于板底荷载≤10kN/m²的房屋，对处于受压区环境、板顶标高高于+1.5m且有保护措施的屋面应控制低于-6℃以及直接承受动力作用的楼面和板面等不利情况需作专项验算。
4. 结构的安全等级取二级。构件的可靠性系数 R=1.0。
5. 板的抗震等级为三级。

二、设计依据

三、设计内容

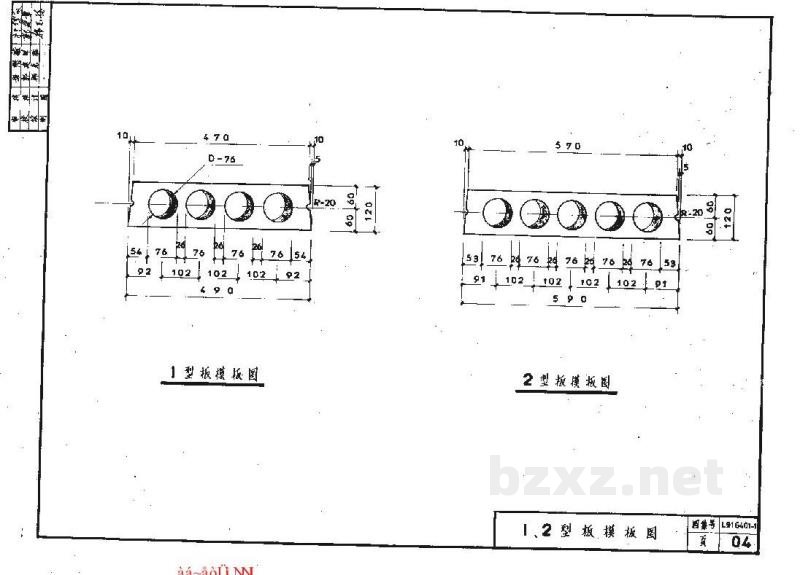

1. 板长、宽、高见下表一 表一

1. 可变荷载标准值等级见表二 表二

2. 永久荷载标准值等级见表三 表三

板上无垫层（“使用要求”栏中未注明者）：
(1) 板上有60mm厚细石混凝土面层
(2) 铺贴及抹灰，下皮自重为0.4kN/m²。

3. 板号

YKB a-a₀L NL

4. 计算数据

1. 板按实配台座生产，张拉台座长80m。
2. 预应力钢筋：采用钢绞线（见2-6），锚固端为镦头及混凝土的收缩与徐变。
3. 计算跨度：使荷载的短期效应组合并考虑长期效应组合的影响的长期挠度值 $f_{L}$。设计计算时，所采用的挠度限值 $[f] = L_0 / 250$。
4. 抗裂控制应力为允许值：

σ_tk ≤ σ_pt - σ_l1 + σ_pcII

5. 预应力分项系数

20. 永久荷载（含自重，混凝土徐变、收缩）：$\gamma_{G} = 1.2$
21. 可变荷载 $\gamma_Q = 1.4, 1.3$
22. 施工荷载 $\gamma_S = 1.5$

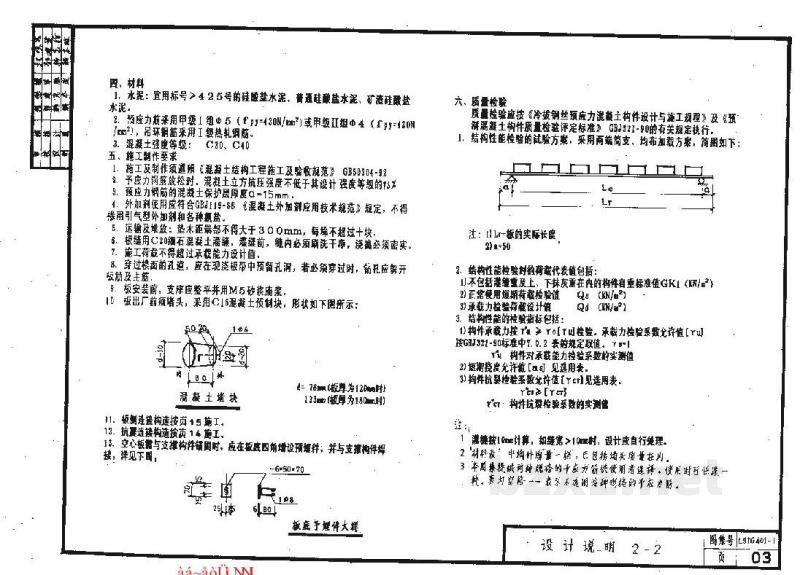

设计说明 2-1 图号 L068A-1
页 02
