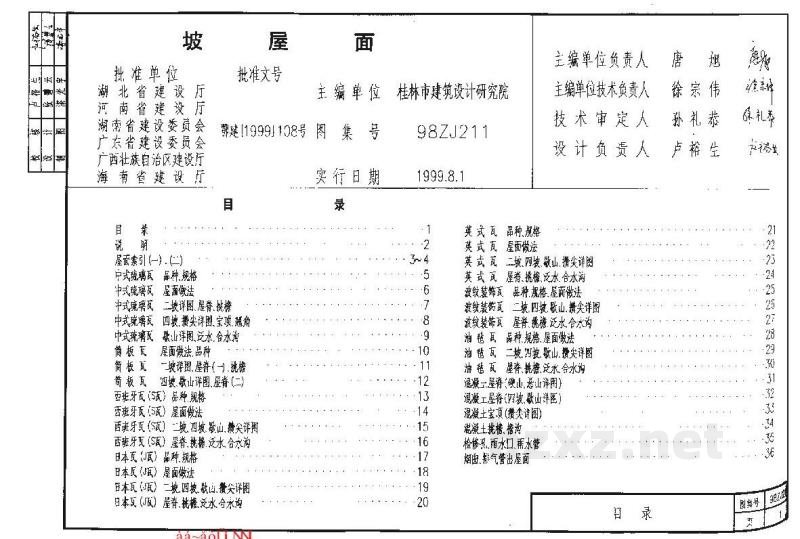

98ZJ211 坡屋面

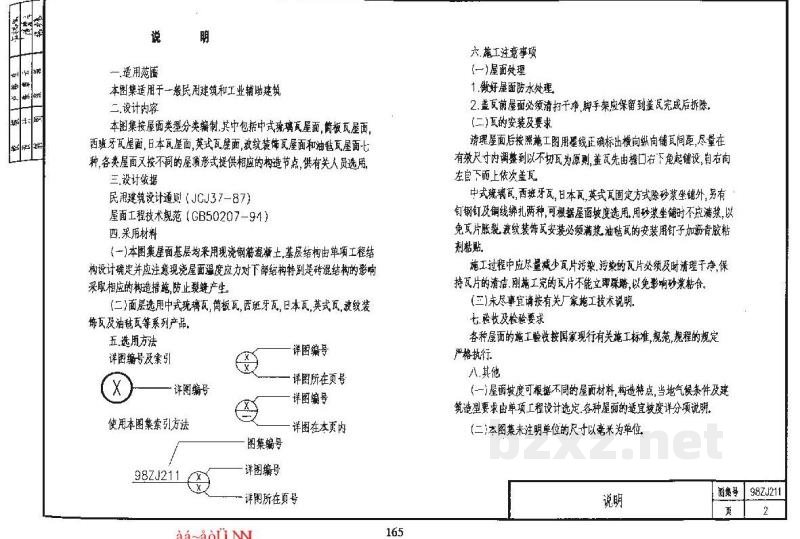

一、适用范围

本图集适用于一般民用建筑和工业附属建筑。

二、设计内容

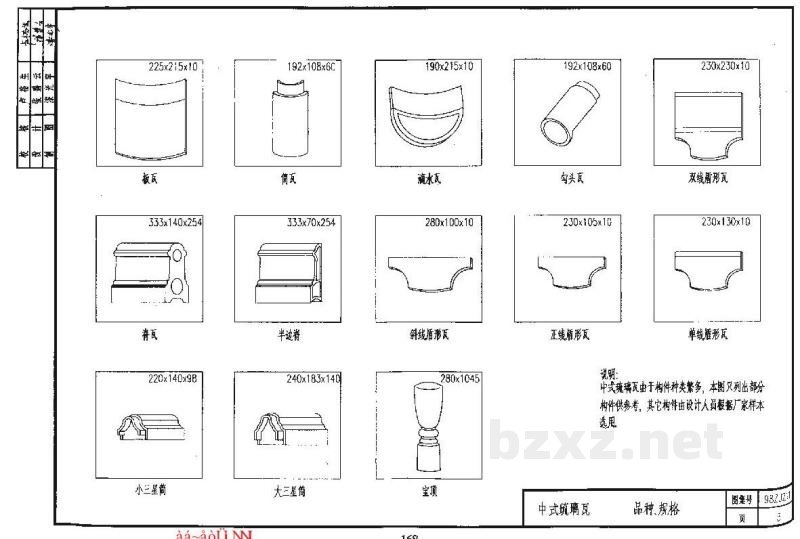

本图集屋面瓦类型分类编制，其中包括中式琉璃瓦屋面、筒板瓦屋面、西班牙瓦屋面、日式瓦屋面、英式瓦屋面、波纹玻璃钢瓦屋面和油毡瓦屋面七种。各类屋面又按不同的建筑形式提供相应的构造节点，供有关人员选用。

三、设计依据

民用建筑设计通则（JGJ37-87）
屋面工程技术规范（GB50207-94）

四、采用材料

(一)本图集屋面基层如采用现浇钢筋混凝土，基层结构由单项工程结构设计确定并应充分考虑温度应力对下部结构的影响以及传递热力的影响，采取相应的构造措施，防止裂缝产生。

(二)画后适用中式琉璃瓦、筒板瓦、西班牙瓦、日式瓦、英式瓦、波纹玻璃钢瓦及油毡瓦等系列产品瓦。

五、选用方法

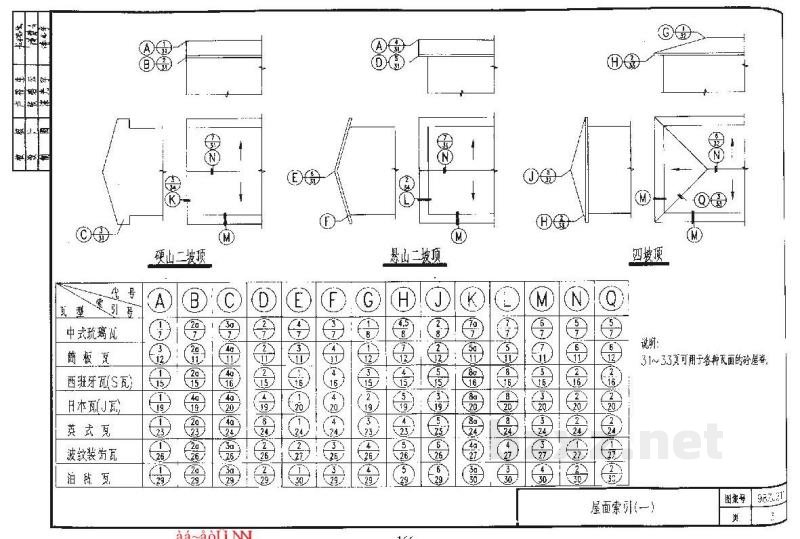

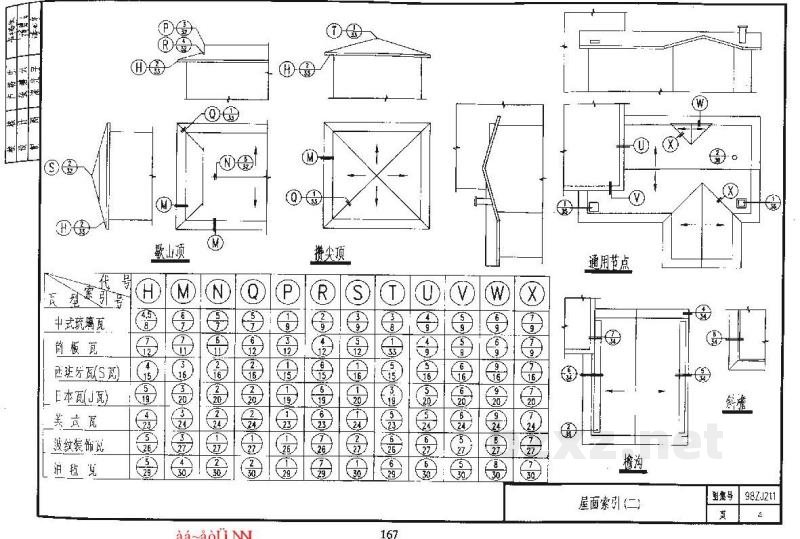

详图编号及索引
X  —— 详图编号
Z  —— 详图所在页号
X  —— 详图编号
使用本图集索引方法
XZ/211  —— 详图编号
                           —— 详图所在页号

六、施工注意事项

(一)屋面处理
1.做好屋面防水处理。
2.垂直墙面必须清理干净，脚手架保留到盖瓦完成并拆除后。

(二)瓦的安装及要求
琉璃屋顶板缝铺工时用墨线正确拉出横向和纵向间距尺，尽量使有灰片内调墨量以不切瓦为限。盖瓦先由檐口下向脊起铺设，自右向左自上而下依次盖瓦。

中式琉璃瓦、西班牙瓦、日式瓦、英式瓦固定方式或砂浆坐缝铺工，另有钉钢丝及铜线扎两种，可根据屋面坡度选用，用砂浆坐缝时不应满浆。以免瓦片膨胀。波纹玻璃钢瓦安装必须弹线。油毡瓦的安装用钉子加沥青胶粘结。

施工过程中应尽量减少污染，污染的瓦片应及时清理干净干燥保持瓦片的清洁，铺砌完成的瓦片不能立即踩踏，以免影响其粘合。

(三)未尽事宜按有关厂家施工技术规范。

七、验收及检验要求

各种屋面的施工验收按照国家现行有关施工和检修规程的规定严格执行。

八、其他

(一)本图集考虑了坡度不同的屋面材料，构造节点，当地气候条件及建筑造型要求由单项工程设计选定。各种屋面的适应坡度详见分项说明。

(二)本图集未注明单位的尺寸以毫米为单位。
