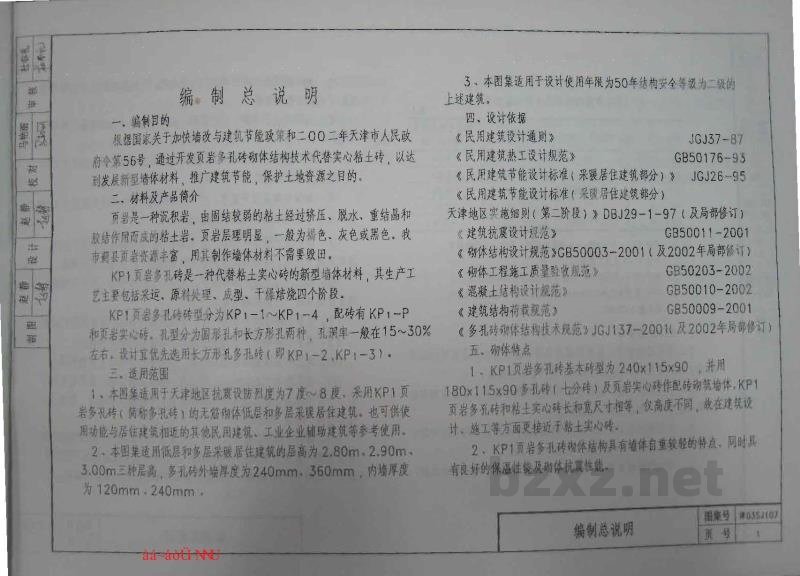

编制总说明
一、编制目的
根据国家和关于加快建设与建筑节能政策和二〇〇二年天津市人民政府令第56号，通过开发页岩多孔砖墙体结构技术代替实心粘土砖，以达到发展新型墙体材料，推广建筑节能，保护土地资源之目的。
二、材料及产品简介
页岩是一种沉积岩，由固结较弱的粘土经过挤压、脱水、重结晶和胶结成而形成的岩石。页岩层理明显，一般为红色、灰色或黑色，我市郊区页岩资源丰富，用其制作墙体材料不需要原料。
KP1页岩多孔砖是一种代替粘土实心砖的新型墙体材料，其生产工艺主要包括选泥、原料处理、成型、干燥烧结四个阶段。
KP1页岩多孔砖墙型分为KP1-1～KP1-4，配砖有KP1-P和页岩实心砖。混合设计为圆形孔和长方形孔两种。孔隙率一般在15～30%左右。设计上优先选用长条形多孔形（即KP1-2、KP1-3）。
三、适用范围
- 本图适用于天津市地区抗震设防烈度为7度～8度，采用KP1页岩多孔砖（常型实心砖）的无筋砌体结构建筑和多层房屋建筑。也可供使用其他与粘土砖性能相近的其他品种、规格、工业企业辅助用房等参考使用。
- 本图集选用低层和多层民用居住建筑的层高为2.80m、2.90m、3.00m三种层高，多孔砖外墙厚度为240mm～360mm，内墙厚度为120mm～240mm。
- 本图集适用于设计使用年限为50年结构安全等级为二级的上述建筑。
四、设计依据
- 《民用建筑设计通则》JGJ37-87
- 《民用建筑热工设计规范》GB50176-93
- 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95
- 《民用建筑节能设计规范（夏热冬冷地区部分）》
- 天津市施工图细则（第二阶段）DBJ29-1-97（及局部修订）
- 《建筑结构荷载规范》GB50001-2001
- 《砌体结构设计规范》GB50003-2001（及2002年局部修订）
- 《砌体工程施工质量验收规范》GB50203-2002
- 《混凝土结构设计规范》GB50010-2002
- 《建筑结构荷载规范》GB50009-2001
- 《多孔砖砌体结构技术规范》JGJ137-2001（及2002年局部修订）
五、砌体特点
- KP1页岩多孔基本墙型为 240x115x90，并用180x115x90多孔砖（七分砖）及页岩实心砖作配砖砌体墙体。KP1页岩多孔砖和粘土实心砖长和宽尺寸相等，仅高度不同，故在建筑设计、施工等方面更接近于粘土空心砖。
- KP1页岩多孔砖砌体结构具有墙身自重较轻的特点，同时具有良好的保温性能及砌体抗压性。
| 编制总说明 | 图号：05SSJ107 | 页号： |
