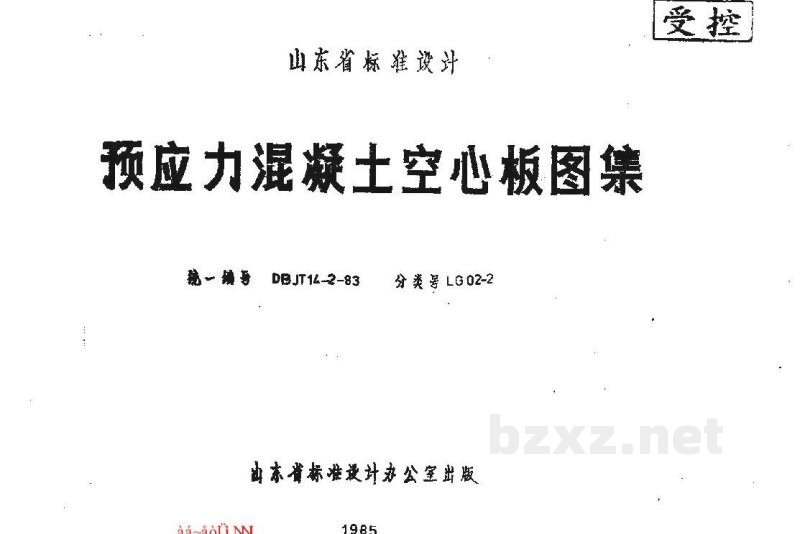

LG02-2 预应力混凝土空心板

山东省标准设计

预应力混凝土空心板图集

山东省标准设计办公室出版

预应力混凝土空心板图集

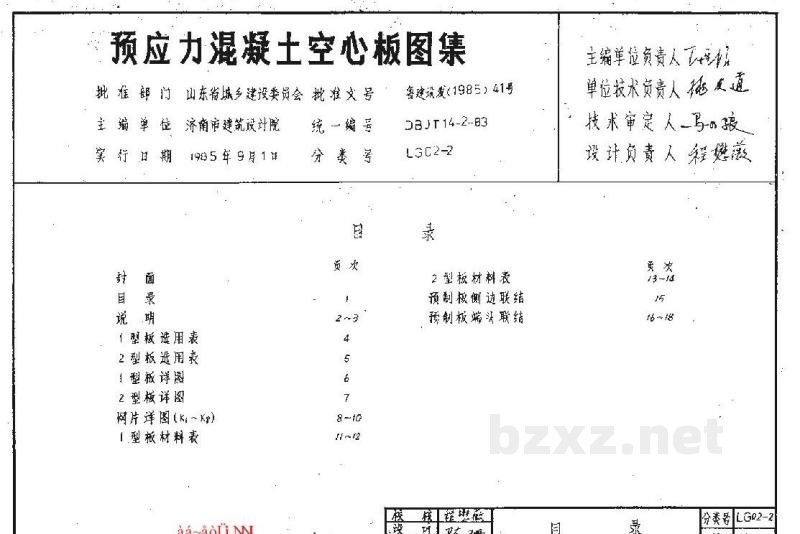

目 录

àà - àòÚ NN.

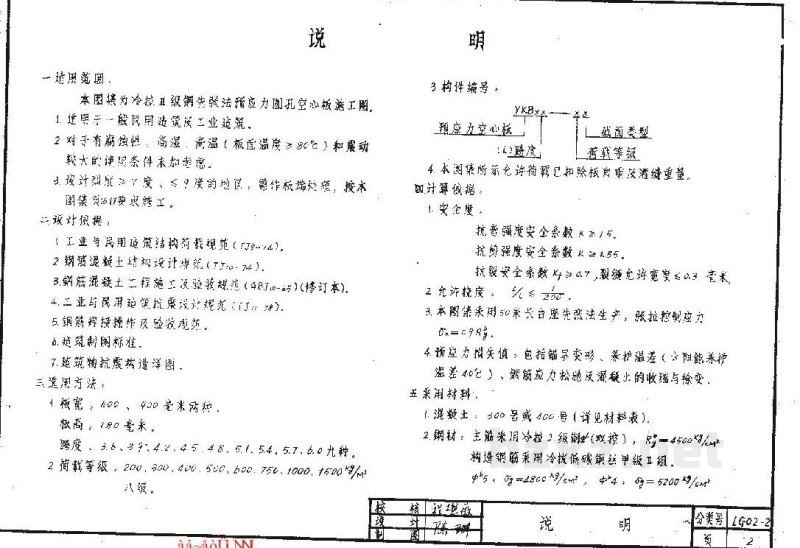

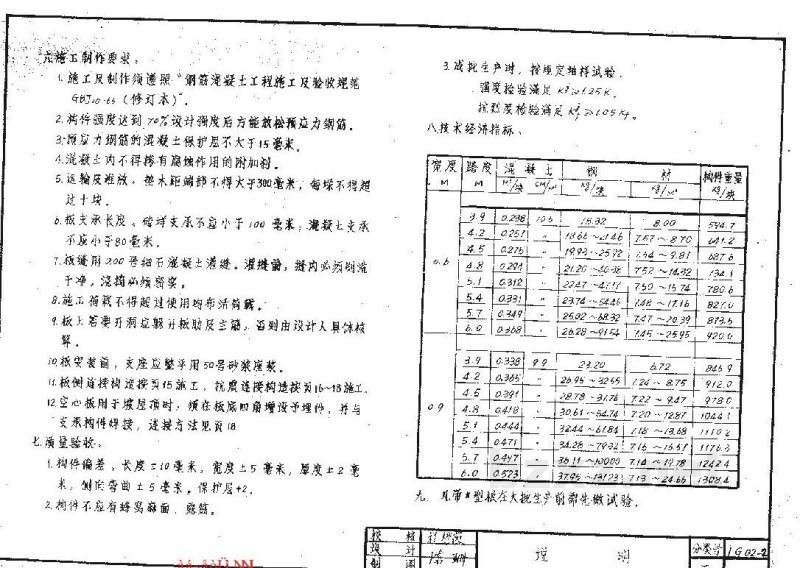

说 明

一、适用范围。

1. 本图集系为冷拉Ⅱ级钢筋先张法预应力圆孔空心板施工图，只适用于一般民用及轻工业建筑。
2. 对于有腐蚀性强、高温（板底温度≥80℃）和震动较大的使用条件未加考虑。
3. 设计烈度为7度、≤5.7的地区，暂作抗震构造。按本图集施工时要求施工。

二、设计依据：

1. 工业与民用建筑结构设计规范 (TJ9-74)；
2. 钢筋混凝土结构设计规范 (TJ10-74)；
3. 钢筋混凝土工程施工及验收规范 (GBl2-86)(修订本)。
4. 工业与民用建筑抗震设计规定 (TJ 11-78)；
5. 钢筋混凝土结构及验收规范。
6. 预应力钢筋标准。
7. 预应力混凝土构件详图。

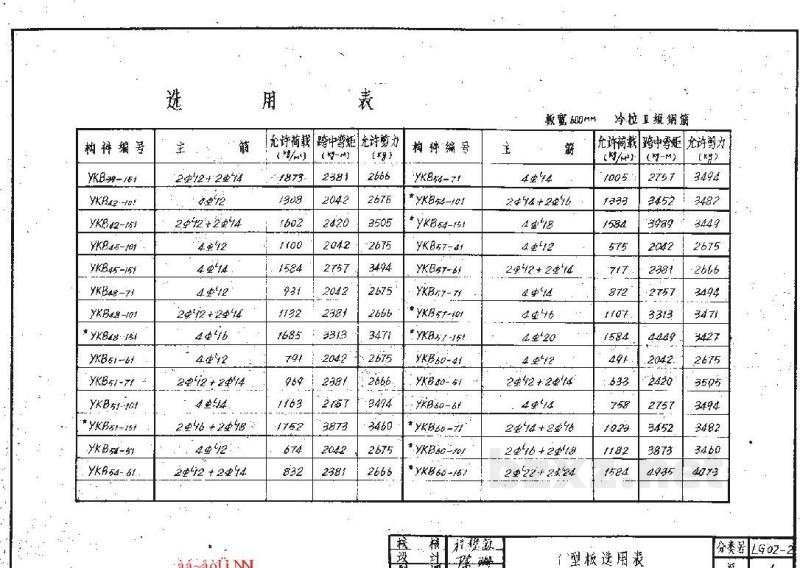

三、选用方法：

1. 板宽：600，900毫米两种。
   板高：120厘米。
   跨度：3.6, 3.9, 4.2, 4.5, 4.8, 5.1, 5.4, 5.7, 6.0九种。
2. 荷载等级：200、300、400、500、600、750、1000、1500kg/m²。
   八级。

3. 构件编号：

4. 本图除所示允许偏差已按规范及要求规定外，其计算依据：

1. 安全度。
   抗弯承载安全系数 K≥1.5。
   抗剪强度安全系数 K≥1.85。
   抗裂安全系数 $K_{cr}=0.7$，裂缝允许宽度 0.3 毫米。
2. 允许挠度：$f/L \leqslant 1/250$。
3. 本图采用50号水泥及砂法生产。张拉控制应力 $\sigma_{k}=0.7 R^b_p$。
4. 预应力损失值：包括锚具变形、摩擦温差（$\Delta t$）钢筋徐变总合 40°C，则预应力的松弛及混凝土的收缩与徐变。

五、采用材料：

1. 混凝土：300号或400号（详见材料表）。
2. 钢材：主筋用冷拉Ⅱ级钢筋(光圆)，$R^b_p=4500 kg/cm^2$。
   构造钢筋采用冷轧带肋钢丝甲组，$\sigma_s, \sigma_t = 4800 kg/cm^2$, $\phi_{中}, \phi_9 - 7200 kg/cm^2$。
