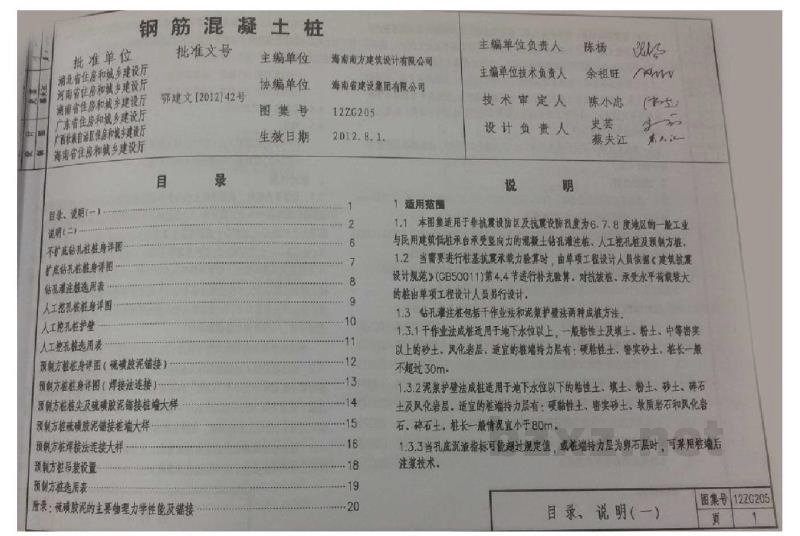

12ZG205 钢筋混凝土桩（中南标图集）

钢筋混凝土桩

目录

说明

1. 适用范围

1.1 本图集是适用于非抗震设防区及抗震设防烈度为6、7度地区的一层工业与民用建筑低承台承受竖向力的混凝土钻孔灌注桩，人工挖孔桩及其预制方桩。

1.2 当需要进行桩基或单桩承载力验算时，由承担工程设计人依据《建筑地基基础设计规范》(GB50007)第4.4节进行补充计算。对抗拔桩、承受水平荷载较大的桩由承担工程的设计人员另行设计。

1.3 钻孔灌注桩包括干作业法和泥浆护壁法两种成孔方法。

• 1.3.1 干作业法适用于地下水位以上，一般黏性土及粉质黏土、砂土。中等密实以上的卵石、风化岩层，适宜的桩端持力层有：硬塑黏土、密实砂土、桩长一般不超过30m。
• 1.3.2 泥浆护壁法适用于地下水位以下的粉质黏土、塑性土、砂土、砾石土及风化岩层。适宜的桩端持力层有：硬塑黏土、密实砂土、软质岩石及风化岩层，桩长一般不宜小于80m。
• 1.3.3 当孔底沉渣指标可能超过规定值，或桩端持力层为卵石层时，可采用清槽后注浆技术。

目录、说明（一）

1.4 在软弱淤泥层、饱和粉砂土层中，应防止含水量、饱和度较高土层以及可能发生液化的土层中不宜采用人工挖孔桩；人工挖孔桩深度不大于30m，直径不宜小于900mm。选用时应注意查看岩土工程勘察报告。

1.5 预制管桩适用于持力层顶面较浅的软弱淤泥、流态或软塑土层，粉砂和细砂土层等，且要求该土层上部主要为素填土。在中等饱和黏性土、中密以上碎石类场地不宜采用。从勘察报告资料判明在使用范围内有孤石时不适用。施工方法应结合当地经验及规范进行。

1.6 本项目地基承载力特征值可取为fak=250kPa（当桩端持力层为中密粉砂或稍硬黏性土，且桩端进入该土层深度不小于3d时）

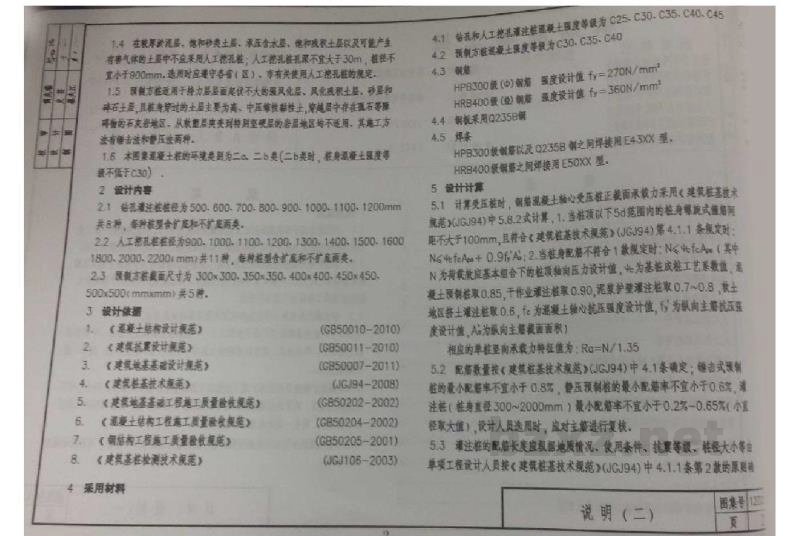

2 设计内容

2.1 桩径：预制管桩直径为600、800、900、1000、1100、1200mm等规格，每种桩型含不同长度。

2.2 人工挖孔灌注桩桩径为600、1000、1100、1200、1300、1400、1500、1600、1800、2000、2200/3mm等规格，每种桩型含不同长度。

2.3 预制管桩截面尺寸为300x300、350x350、400x400、450x450、500x500/mm²等规格，共5种。

3 设计依据

4 采用材料

4.1 钻机和人工挖孔灌注桩混凝土强度等级为C25、C30、C35、C40、C45。

4.2 预制管桩混凝土强度等级为C80、C95、C100。

4.3 钢筋

4.4 桩身混凝土采用C25及以上。

4.5 接桩

HPB300级钢筋与Q235钢之间焊接，E43型焊条；HRB400级钢筋之间焊接，E50型焊条。

5 设计计算

5.1 桩基承载力计算：根据《建筑桩基技术规范》(JGJ94-2008)中第5.3.6节，当桩端进入持力层深度不小于3d时，单桩竖向极限承载力标准值QUk = Qsk + Qpk。其中：

Qsk = Σ ui qi li

Qpk = qpk Ap

式中：ui为桩身周边长度；qi、li分别为第i层土的侧阻力特征值和厚度；qpk为桩端土端阻力特征值；Ap为桩底面积。

5.2 基础沉降计算：根据《建筑地基基础设计规范》(GB50007-2011)中4.1条，确定由荷载效应标准组合产生的基底附加压力。当采用复合地基时，其承载力特征值应满足要求，且桩间土压缩模量不宜小于0.8倍桩身混凝土弹性模量的1/3。

5.3 沉降控制：根据当地地质条件、使用要求和结构类型等确定。一般民用建筑总沉降量及差异沉降量应符合规范要求。

说明（二）

定。

5.4 有抗震设防要求的液化土中的桩配筋率，应从桩顶至液化深度以下符合全部消除液化反震所要求的深度。其纵向钢筋骨架不先于全长配置加箍。

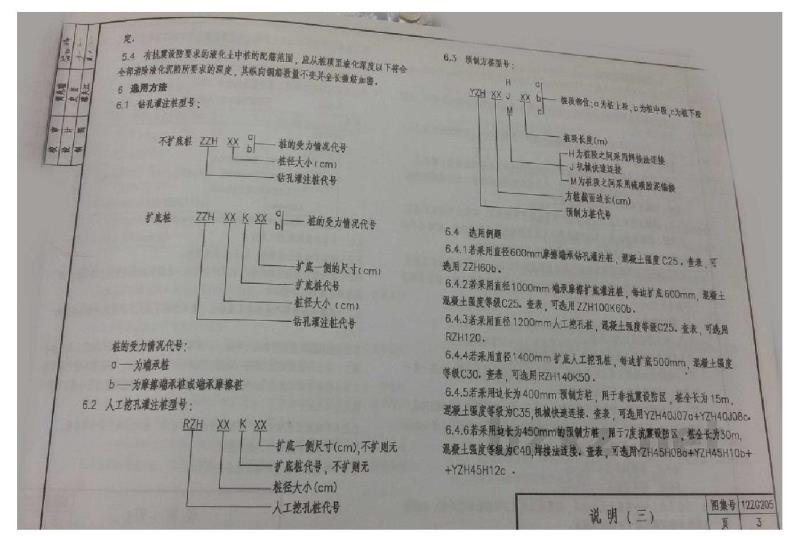

6 选用方法

6.1 钻孔灌注桩型号：

[图片]

桩的受力情况代号：

• a ——为端承桩
• b ——为摩擦或摩桩桩/端承摩擦桩

6.2 人工挖孔灌注桩型号：

[图片]

6.3 预制方桩型号：

[图片]

6.4 选用实例

1. 采用直径800mm端承摩擦钻孔灌注桩，混凝土强度C25。查表，可选用ZZH8cD。
2. 若采用直径1000mm端承摩擦扩底灌注桩，每处扩底600mm，混凝土强度等级为C25。查表，可选用ZZH100K6Db。
3. 若采用直径1200mm人工挖孔桩，桩端土强度等级C25。查表，可用RZH12D。

4. 采用直径1400mm扩大人工挖孔桩，每处扩底500mm，混凝土强度等级为C30。查表，可选用RZ14K5D。
5. 若采用边长为400mm预制方桩，用于无抗震设防区，桩全长为15m，混凝土强度等级为C35。插接式连接。查表，可选用YZH40-07+YZH60D8c。

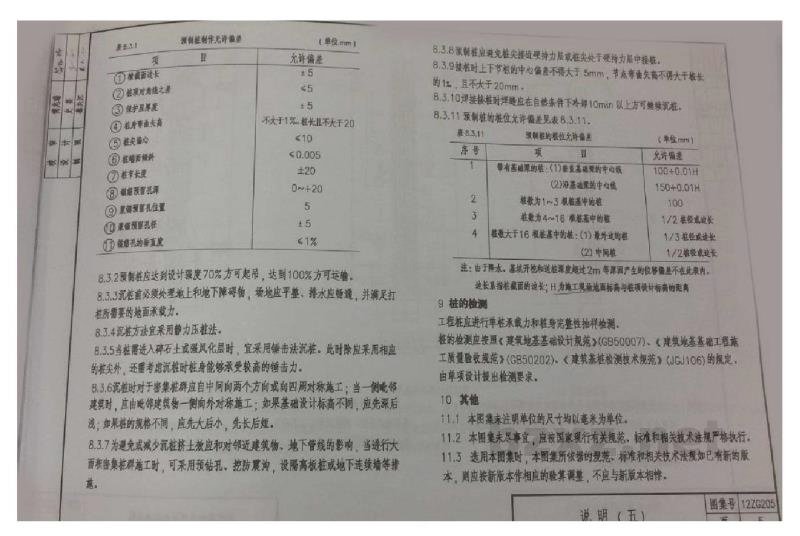

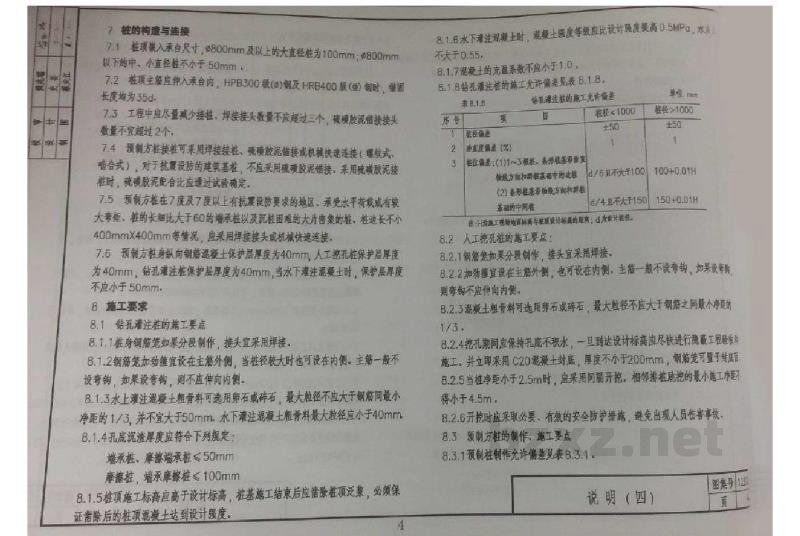

6. 若采用边长为450mm预制方桩，用于有抗震设防区，桩全长为33m，混凝土强度等级为C40。焊接式连接。查表，可选用YZH45H9b+YZH45H10a+YZH45H12c。
